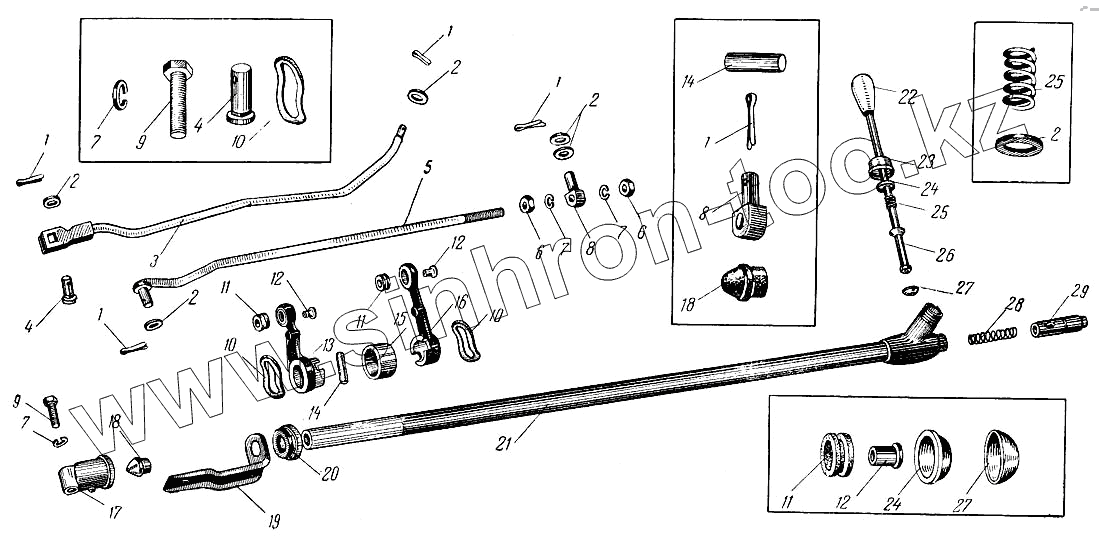

Каталог запасных частей к технике: АЗЛК Москвич-407. Механизм управления коробкой передач
1
1
1
1
1
2
2
2
2
2
3
4
4
5
6
6
7
7
7
7
7
8
8
9
9
10
10
10
11
11
11
12
12
12
13
14
14
15
16
17
18
18
19
20
21
22
23
24
24
25
25
26
27
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 402-1703145 | 402-1703145 | Тяга переключения первой передачи и заднего хода с сухарем в сборе | |
| 1 | 258025-П | Шплинт разводной | |
| 2 | 252005-П2 | Шайба | |
| 3 | 402-1703158-Б1 | Тяга переключения второй и третьей передачи в сборе | |
| 4 | 402-1703157-А | Палец тяги | |
| 5 | 402-1703149 | Тяга переключения первой передачи и заднего хода в сборе | |
| 6 | 250510-П8 | Гайка крепления дополнительного буфера | |
| 7 | 252135-П2 | Шайба пружинная | |
| 7 | 252155-П2 | Шайба пружинная | |
| 8 | 402-1703152 | Сухарь тяги регулировочный | |
| 9 | 201461-П2 | Болт крепления удлинителя к картеру коробки передач, нижний | |
| 10 | 365344-П2 | Шайба рычагов переключения передач нажимная | |
| 11 | 401-1702084 | Втулка рычагов | |
| 12 | 401-1702086 | Гильза втулки рычага переключателя передач | |
| 13 | 401-1703030 | Рычаг переключения второй и третьей передач в сборе | |
| 14 | 401-1703026 | Палец рычагов переключения передач | |
| 15 | 401-1703043 | Втулка пальца рычагов переключения передач защитная | |
| 16 | 401-1703028 | Рычаг переключения первой передачи и заднего хода в сборе | |
| 17 | 402-1703065 | Кронштейн вала управления коробкой передач нижний | |
| 18 | 401-1703025 | Буфер вала управления | |
| 19 | 402-1703052 | Накладка нижнего кронштейна вала управления коробкой передач в сборе | |
| 20 | 401-1703056 | Сальник накладки нижнего кронштейна вала управления коробкой передач | |
| 21 | 402-1703015 | Вал управления коробкой передач | |
| 22 | 402-1703088 | Рукоятка рычага управления коробкой передач ОК-3699 | |
| 23 | 401-1703085 | Гайка опоры рычага управления коробкой передач | |
| 24 | 401-1703083 | Чашка пружины рычага управления коробкой передач упорная | |
| 25 | 401-1703082 | Пружина переднего запора' спинки заднего сиденья | |
| 26 | 401-1703084-Б | Рычаг управления коробкой передач | |
| 27 | 401-1703081 | Чашка опоры рычага управления коробкой передач | |
| 28 | 40Ы703079-Б | Пружина вала управления коробкой передач отжимная | |
| 29 | 402-1703074 | Палец вала управления коробкой передач направляющий |
