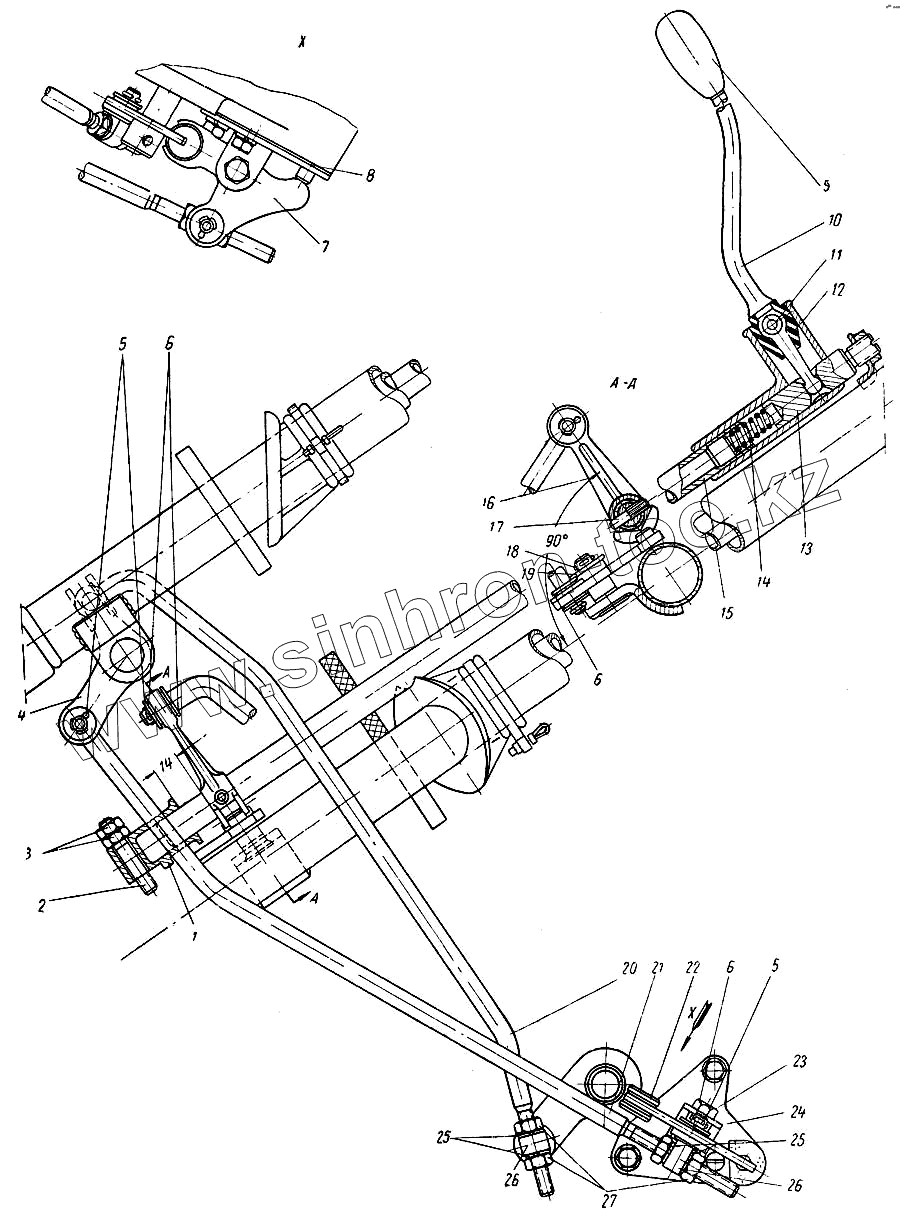

Каталог запасных частей к технике: АЗЛК Москвич-407. Механизм управления четырехступенчатой коробкой передач
1
2
3
3
4
5
5
5
6
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 252005-П8 | 252005-П8 | Шайба | |
| 250975-П8 | 250975-П8 | Гайка крепления пальца нижнего рычага управления переключателем | |
| 1 | 407-1703065 | Кронштейн вала управления коробкой передач нижний | |
| 2 | 363037-П8 | Шпилька крепления нижнего кронштейна | |
| 3 | 250511-П8 | Гайка | |
| 3 | 258024-П | Шплинт разводной | |
| 4 | 407-1703050 | Рычаг управления переключателем верхний, в сборе | |
| 5 | 258025-П | Шплинт разводной | |
| 5 | 258025-П | Шплинт разводной | |
| 6 | 252005-П2 | Шайба | |
| 6 | 252005-П2 | Шайба | |
| 7 | 407-1703100 | Рычаг управления переключателем, нижний с втулкой в сборе | |
| 8 | 407-1703114 | Прокладка кронштейна нижнего рычага управления переключателем | |
| 9 | 407-1703088 | Рукоятка рычага управления коробкой передач ОК-3699 | |
| 10 | 407-1703084 | Рычаг управления коробкой передач | |
| 11 | 407-1703086 | Ось рычага управления коробкой передач | |
| 12 | 407-1703091 | Втулка рычага управления коробки передач противошумная | |
| 13 | 407-1703074 | Палец вала управления коробкой передач, направляющий | |
| 14 | 407-1703079 | Пружина вала отжимная | |
| 15 | 407-1703015 | Вал управления коробкой передач | |
| 16 | 407-1703028 | Рычаг переключения передач в сборе | |
| 17 | 367155-П | Штифт рычага переключения передач | |
| 18 | 258039-П | Шплинт разводной | |
| 19 | 252006-П | Шайба специальная тонкая | |
| 20 | 407-1703150 | Тяга рычага переключения передач | |
| 21 | 407-1703160 | Тяга рычага управления переключателем | |
| 22 | 407-1703105 | Вкладыш нижнего рычага управления переключателем | |
| 23 | 407-1703116 | Палец кронштейна нижнего рычага управления переключателем | |
| 24 | 407-1703111 | Кронштейн нижнего рычага управления переключателем в сборе | |
| 25 | 252155-П2 | Шайба пружинная | |
| 26 | 407-1703152 | Сухарь тяги рычага управления переключателем передач регулировочный | |
| 27 | 250510-П8 | Гайка крепления дополнительного буфера |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
