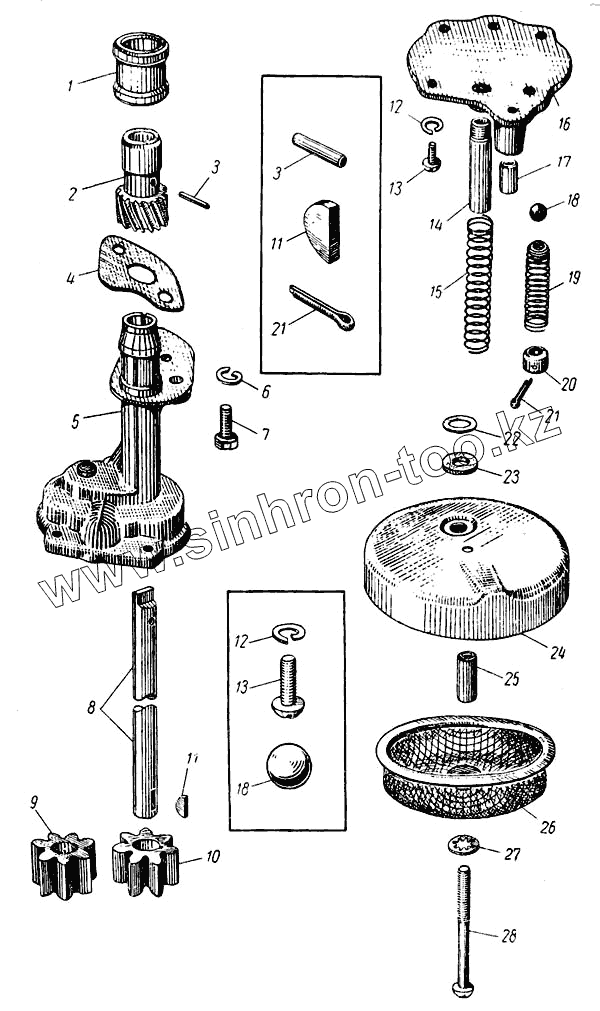

Каталог запасных частей к технике: АЗЛК Москвич-407. Маслоприемник и масляный насос двигателя
1
2
3
3
4
5
6
7
8
9
10
11
11
12
12
13
13
14
15
16
17
18
18
19
20
21
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 402-1011050 | 402-1011050 | Крышка масляного насоса в сборе | |
| 402-1011010 | 402-1011010 | Насос масляный в сборе | |
| 400-1011040 | 400-1011040 | Валик масляного насоса в сборе | |
| 1 | 400-1011095 | Втулка шестерни привода масляного насоса направляющая | |
| 2 | 400-1011070 | Шестерня привода масляного насоса | |
| 3 | 258615-П | Штифт соединения шестерни привода к валику масляного насоса | |
| 4 | 400-1011080 | Прокладка корпуса масляного насоса к блоку | |
| 5 | 400-1011015 | Корпус масляного насоса в сборе | |
| 6 | 252135-П2 | Шайба пружинная | |
| 7 | 201458-П2 | Болт скобы крепления кронштейна | |
| 8 | 400-1011042 | Валик масляного насоса | |
| 9 | 400-1011032 | Шестерня масляного насоса ведомая | |
| 10 | 400-1011045 | Шестерня масляного насоса ведущая | |
| 11 | 367066-П | Шпонка сегментная ведущей шестерни масляного насоса | |
| 12 | 252134-П2 | Шайба пружинная | |
| 13 | 220105-П2 | Винт крепления средней стойки рамки окна передней двери верхний | |
| 14 | 402-1011054-Б | Трубка крышки масляного насоса, маслоприемная | |
| 15 | 402-1010021 | Пружина сальника колпака маслоприемника | |
| 16 | 400-1011052-Г | Крышка масляного насоса | |
| 17 | 402-1010041-Б | Трубка винта крепления маслоприемника | |
| 18 | 263013-П | Шарик редукционного клапана масляного насоса | |
| 19 | 400-1011058-А | Пружина редукционного клапана масляного насоса | |
| 20 | 400-1011059 | Втулка пружины редукционного клапана опорная | |
| 21 | 258015-П | Шплинт втулки пружины редукционного клапана | |
| 22 | 365116-П | Шайба уплотнительная | |
| 23 | 400-1010014 | Сальник колпака маслоприемника | |
| 24 | 400-1010012 | Колпак маслоприемника | |
| 25 | 400-1010023 | Трубка распорная | |
| 26 | 400-1010025 | Сетка маслоприемника в сборе | |
| 27 | 252174-П2 | Шайба пружинная зубчатая | |
| 28 | 220123-П2 | Винт крепления маслоприемника |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
