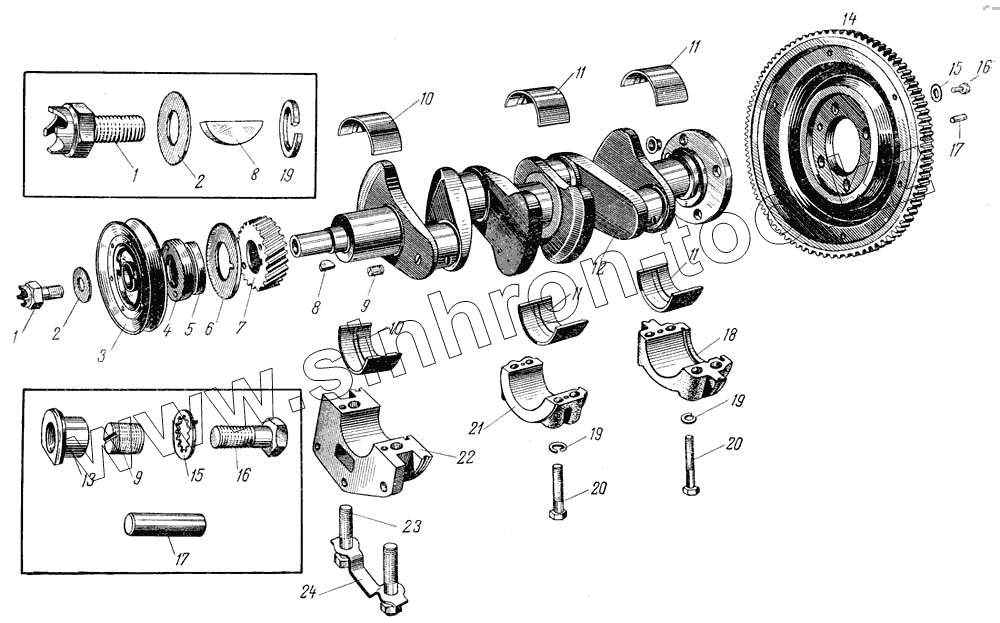

Каталог запасных частей к технике: АЗЛК Москвич-407. Коленчатый вал, маховик и коренные подшипники
1
1
2
2
3
4
5
6
7
8
8
9
9
10
10
11
11
11
11
12
13
14
15
15
16
16
17
17
18
19
19
19
20
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 407-1005010 | 407-1005010 | Вал коленчатый с маховиком и сцеплением в сборе | |
| 367159-П18 | 367159-П18 | Штифт крышки коренного подшипника | |
| 407-1005350 | 407-1005350 | Шкив коленчатого вала с сальником и уплотнительным кольцом (комплект) | |
| 407-1005060 | 407-1005060 | Шкив коленчатого вала | |
| 402-1005172-Р7 | 402-1005172-Р7 | Комплект вкладышей среднего и заднего коренных подшипников коленчатого вала, уменьшенных на 1,25 мм | |
| 402-1005172-Р6 | 402-1005172-Р6 | Комплект вкладышей среднего и заднего коренных подшипников коленчатого вала, уменьшенных на 1,00 мм | |
| 402-1005172-Р5 | 402-1005172-Р5 | Комплект вкладышей среднего и заднего коренных подшипников коленчатого вала, уменьшенных на 0,75 мм | |
| 402-1005172-Р4 | 402-1005172-Р4 | Комплект вкладышей среднего и заднего коренных подшипников коленчатого вала, уменьшенных на 0,50 мм | |
| 402-1005172-Р2 | 402-1005172-Р2 | Комплект вкладышей среднего и заднего коренных подшипников коленчатого вала, уменьшенных на 0,25 мм | |
| 402-1005172-Р1 | 402-1005172-Р1 | Комплект вкладышей среднего и заднего коренных подшипников коленчатого вала, уменьшенных на 0,05 мм | |
| 402-1005172-Р | 402-1005172-Р | Комплект вкладышей среднего и заднего коренных подшипников коленчатого вала нормального размера | |
| 402-1005169-Р7 | 402-1005169-Р7 | Комплект вкладышей переднего коренного подшипника, уменьшенных на 1,25 мм | |
| 402-1005169-Р6 | 402-1005169-Р6 | Комплект вкладышей переднего коренного подшипника, уменьшенных на 1,00 мм . | |
| 402-1005169-Р5 | 402-1005169-Р5 | Комплект вкладышей переднего коренного подшипника, уменьшенных на 0,75 мм | |
| 402-1005169-Р4 | 402-1005169-Р4 | Комплект вкладышей переднего коренного подшипника, уменьшенных на 0,50 мм | |
| 402-1005169-Р2 | 402-1005169-Р2 | Комплект вкладышей переднего коренного подшипника, уменьшенных на 0,25 мм | |
| 402-1005170-Р5 | 402-1005170-Р5 | Вкладыш переднего коренного подшипника коленчатого вала, уменьшенный на 0,75 мм | |
| 402-1005169-Р1 | 402-1005169-Р1 | Комплект вкладышей переднего коренного подшипника, уменьшенных на 0,05 мм | |
| 407-1005012 | 407-1005012 | Вал коленчатый с маховиком в сборе | |
| 402-1005125 | 402-1005125 | Обод зубчатый маховика | |
| 402-1005170-Р1 | 402-1005170-Р1 | Вкладыш переднего коренного подшипника коленчатого вала, уменьшенный на 0,05 мм | |
| 402-1005170-Р2 | 402-1005170-Р2 | Вкладыш переднего коренного подшипника коленчатого вала, уменьшенный на 0,25 мм | |
| 402-1005170-Р4 | 402-1005170-Р4 | Вкладыш переднего коренного подшипника коленчатого вала, уменьшенный на 0,50 мм | |
| 402-1005170-Р6 | 402-1005170-Р6 | Вкладыш переднего коренного подшипника коленчатого вала, уменьшенный на 1,00 мм | |
| 402-1005170-Р7 | 402-1005170-Р7 | Вкладыш переднего коренного подшипника коленчатого вала, уменьшенный на 1,25 мм | |
| 402-1005171-Р1 | 402-1005171-Р1 | Вкладыш среднего и заднего коренных подшипников коленчатого вала, уменьшенный на 0,05 мм | |
| 402-1005171-Р2 | 402-1005171-Р2 | Вкладыш среднего и заднего коренных подшипников коленчатого вала, уменьшенный на 0,25 мм | |
| 402-1005171-Р4 | 402-1005171-Р4 | Вкладыш среднего и заднего коренных подшипников коленчатого вала, уменьшенный на 0,50 мм | |
| 402-1005171-Р5 | 402-1005171-Р5 | Вкладыш среднего и заднего коренных подшипников коленчатого вала, уменьшенный на 0,75 мм | |
| 402-1005171-Р6 | 402-1005171-Р6 | Вкладыш среднего и заднего коренных подшипников коленчатого вала, уменьшенный на 1,00 мм | |
| 402-1005171-Р7 | 402-1005171-Р7 | Вкладыш среднего и заднего коренных подшипников коленчатого вала, уменьшенный на 1,25 мм | |
| 402-1005169-Р | 402-1005169-Р | Комплект вкладышей переднего коренного подшипника нормального размера | |
| 1 | 400-1005054 | Храповик | |
| 2 | 365014-П2 | Шайба храповика стопорная | |
| 3 | 402-1005060 | Шкив коленчатого вала | |
| 4 | 402-1005036 | Корпус (обойма) сальника коленчатого вала в крышке распределительных шестерен | |
| 5 | 402-1005042 | Кольцо сальника коленчатого вала | |
| 6 | 400-1005032 | Маслоотражатель коленчатого вала | |
| 7 | 400-1005031-А | Шестерня коленчатого вала распределительная | |
| 8 | 260417-П | Шпонка сегментная шкива коленчатого пала | |
| 9 | 367089-П | Пробка канала грязеуловителя | |
| 10 | 402-1005170 | Вкладыш переднего коренного подшипника коленчатого вала, нормального размера | |
| 11 | 402-1005171 | Вкладыш среднего и заднего коренных подшипников коленчатого вала нормального размера | |
| 12 | 407-1005015 | Вал коленчатый | |
| 13 | 400-1005128 | Гайка болта маховика | |
| 14 | 407-1005115-А | Маховик в сборе | |
| 15 | 252176-П2 | Шайба пружинная | |
| 16 | 400-1005127 | Болт маховика | |
| 17 | 400-1005130 | Штифт маховика установочный | |
| 18 | 402-1005152 | Крышка заднего коренного подшипника коленчатого вала | |
| 19 | 365019-П2 | Шайба пружинная | |
| 20 | 360027-П2 | Болт крепления крышек среднего и заднего подшипников | |
| 21 | 402-1005145 | Крышка среднего коренного подшипника коленчатого вала | |
| 22 | 402-1005140 | Крышка переднего коренного подшипника коленчатого вала | |
| 23 | 360026-П2 | Болт крепления крышки переднего подшипника | |
| 24 | 401-1005142 | Пластина болтов крышки подшипника стопорная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
