Каталог запасных частей к технике: АЗЛК Москвич-407. Карданный вал и его шарниры
1
2
2
3
3
3
3
3
4
4
4
4
4
5
5
5
5
5
6
6
6
6
7
7
9
10
11
11
12
12
13
13

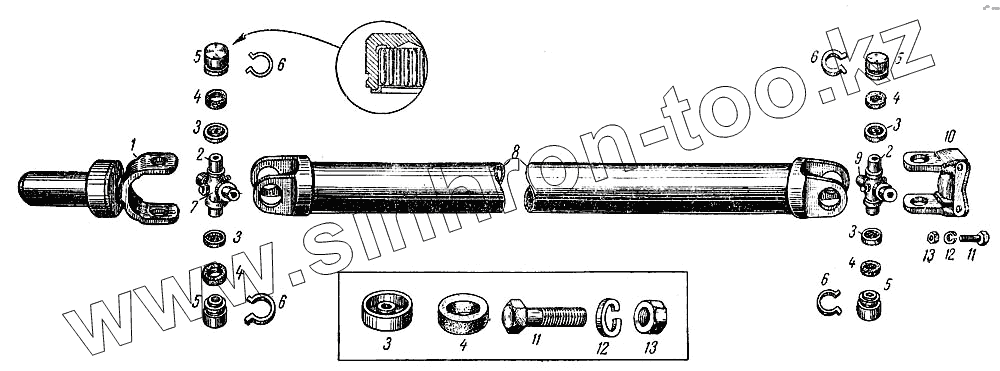

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 402-2201010-А | 402-2201010-А | Карданный вал в сборе | |
| 402-2201025-А | 402-2201025-А | Крестовина карданного шарнира с сальниками, подшипниками, пресс-масленкой и предохранительным клапаном в сборе | |
| 1 | 402-2201047 | Вилка карданного шарнира скользящая в сборе | |
| 2 | 400-2201030 | Крестовина карданного шарнира | |
| 3 | 400-2201031 | Обойма сальника кардана | |
| 4 | 400-2201032 | Кольцо пробковое сальника кардана | |
| 5 | 704902 | Подшипник карданного шарнира, игольчатый в сборе | |
| 5 | 400-2201033 | Подшипник игольчатый кардана в сборе | |
| 6 | 400-2201043 | Кольцо подшипника карданного шарнира стопорное | |
| 7 | 367116-П | Клапан крестовины предохранительный в сборе | |
| 7 | 402-2201015 | Трубка карданного вала с вилкой в сборе | |
| 9 | 367877-П | Пресс-масленка (угловая) в сборе | |
| 10 | 400-2201023 | Вилка фланцевая кардана | |
| 11 | 360015-П8 | Болт соединения вилки карданного вала с фланцем ведущей шестерни редуктора заднего моста | |
| 12 | 252135-П2 | Шайба пружинная | |
| 13 | 250511-П8 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
