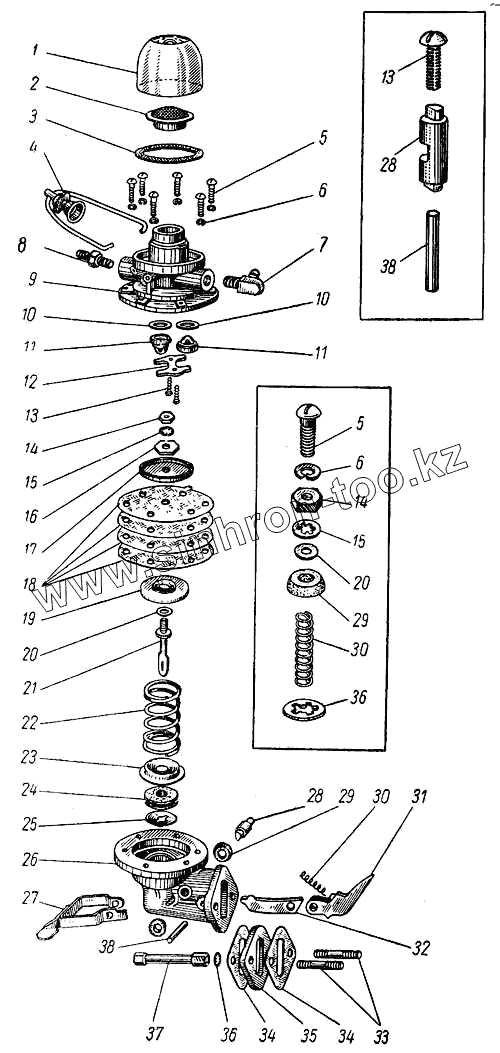

Каталог запасных частей к технике: АЗЛК Москвич-407. Бензиновый насос
1
2
3
4
5
5
6
6
7
8
9
10
10
11
11
12
13
13
14
14
15
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
28
29
29
30
30
31
32
33
34
34
35
36
36
37
38
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 402-1106140 | 402-1106140 | Диафрагма насоса в сборе | |
| 400-1106015-Б | 400-1106015-Б | Головка бензинового насоса в сборе | |
| 402-1106108-Б | 402-1106108-Б | Тяга рычага | |
| 402-1106090-Б | 402-1106090-Б | Корпус насоса в сборе | |
| 402-1106010 | 402-1106010 | Насос бензиновый в сборе | |
| 1 | 400-1106056-А | Стакан отстойника насоса | |
| 2 | 400-1106045 | Фильтр бензинового насоса в сборе | |
| 3 | 400-1106058 | Прокладка стакана отстойника бензинового насоса | |
| 4 | 400-1106062 | Коромысло отстойника бензинового насоса в сборе | |
| 5 | 222499-П8 | Винт крепления тяга к соединительной оси | |
| 6 | 252133-П2 | Шайба пружинная | |
| 7 | 367602-П2 | Угольник конечный трубки от бензонасоса к карбюратору | |
| 8 | 367624-П8 | Ниппель трубки от гибкого шланга к бензиновому насосу | |
| 9 | 400-1106018-Б | Головка бензинового насоса | |
| 10 | 400-1106035 | Прокладка клапана бензинового насоса | |
| 11 | 400-1106020 | Клапан бензинового насоса в сборе | |
| 12 | 400-1106036 | Держатель клапанов бензинового насоса | |
| 13 | 220028-П8 | Винт крепления держателя клапанов бензинового насоса | |
| 14 | 250608-П8 | Гайка | |
| 15 | 252174-П2 | Шайба пружинная зубчатая | |
| 16 | 400-1106148-Б | Шайба диафрагмы бензинового насоса предохранительная | |
| 17 | 400-1106147-Б | Шайба диафрагмы бензинового насоса верхняя | |
| 18 | 400-1106142 | Диафрагма бензинового насоса | |
| 19 | 400-1106146-Б | Шайба диафрагмы бензинового насоса нижняя | |
| 20 | 365031-П | Шайба диафрагмы бензинового насоса уплотнительная | |
| 21 | 400-1106144-Б | Тяга диафрагмы бензинового насоса | |
| 22 | 400-1106150-А | Пружина диафрагмы бензинового насоса | |
| 23 | 400-1106153 | Держатель уплотнителя тяги диафрагмы бензинового насоса | |
| 24 | 400-1106154 | Уплотнитель тяги диафрагмы бензинового насоса | |
| 25 | 400-1106155 | Шайба уплотнителя тяги диафрагмы | |
| 26 | 402-1106094 | Корпус насоса | |
| 27 | 402-1106102 | Рычаг ручного привода насоса в сборе | |
| 28 | 402-1106098 | Валик ручного привода насоса | |
| 29 | 400-1106100 | Уплотнитель валика ручного привода бензинового насоса | |
| 30 | 400-1106118 | Пружина рычага привода бензинового насоса | |
| 31 | 400-1106110-Б | Рычаг привода насоса | |
| 32 | 400-1106120-Б | Рычаг тяги диафрагмы бензинового насоса | |
| 33 | 216235-П | Шпилька крепления впускной трубы к выпускному коллектору | |
| 34 | 400-1106170 | Прокладка бензинового насоса к блоку цилиндров | |
| 35 | 400-1106165 | Прокладка бензинового насоса теплоизоляционная | |
| 36 | 252175-П2 | Шайба пружинная плоская, с внутренним зубом | |
| 37 | 402-1106175 | Гайка специальная длинная | |
| 38 | 400-1106128-Б | Ось рычага привода бензинового насоса |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
