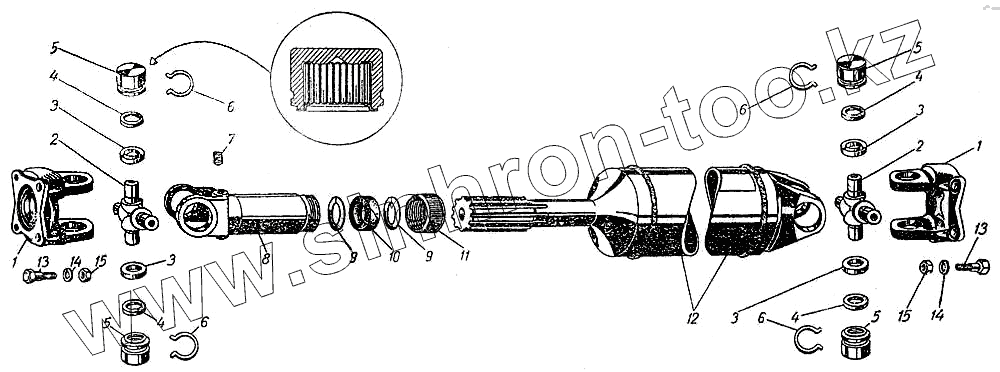

Каталог запасных частей к технике: АЗЛК Москвич-400-420. Вал карданный
1
1
2
2
3
3
3
3
4
4
4
4
5
5
5
5
6
6
6
6
7
8
9
9
10
11
12
13
13
14
14
15
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-2201045 | 400-2201045 | Кардан передний в сборе | |
| 400-2201010 | 400-2201010 | Вал карданный в сборе | |
| 1 | 400-2201023 | Вилка фланцевая кардана | |
| 2 | 400-2201025 | Крестовина кардана с сальниками и подшипниками в сборе | |
| 3 | 400-2201031 | Обойма сальника кардана | |
| 4 | 400-2201032 | Кольцо пробковое сальника кардана | |
| 5 | 400-2201033 | Подшипник игольчатый кардана в сборе | |
| 6 | 400-2201043 | Кольцо подшипника карданного шарнира стопорное | |
| 7 | 262531-П | Пробка скользящей вилки кардана | |
| 8 | 400-2201047 | Вилка скользящая кардана с заглушкой в сборе | |
| 9 | 400-2201089 | Шайба сальника скользящей вилки кардана | |
| 10 | 400-2201088 | Набивка сальника скользящей вилки кардана | |
| 11 | 400-2201087 | Обойма сальника скользящей вилки кардана | |
| 12 | 400-2201015 | Вал карданный | |
| 13 | 360015-П4 | Болт крепления карданного вала к коробке передач и к заднему мосту | |
| 14 | 252135-П2 | Шайба пружинная | |
| 15 | 250511-П4 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
