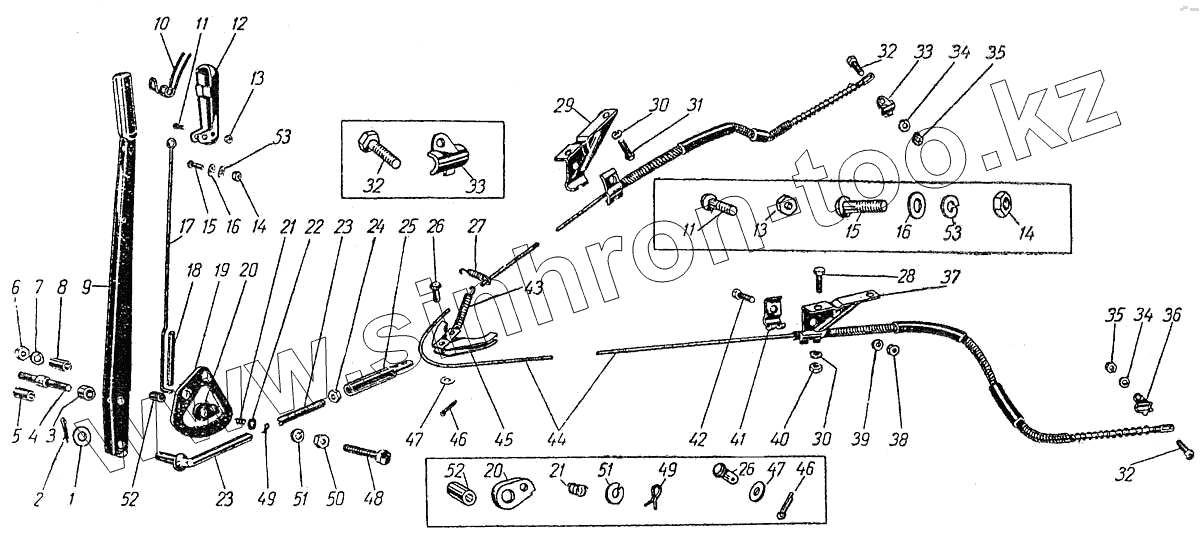

Каталог запасных частей к технике: АЗЛК Москвич-400-420. Управление ручным тормозом
1
2
3
4
5
6
7
8
9
10
11
11
12
13
13
14
14
15
15
16
16
17
18
19
20
20
21
21
22
23
23
24
25
26
26
27
28
29
30
30
31
32
32
32
33
33
34
34
35
35
36
37
38
39
40
41
42
43
44
45
46
46
47
47
48
49
49
50
51
51
52
52
53
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-3508150 | 400-3508150 | Втулка защитная оболочки троса 400-3508120 короткая | |
| 400-3508151 | 400-3508151 | Втулка защитная оболочки троса 400-3508120 длинная | |
| 400-3508040 | 400-3508040 | Тяга привода ручного тормоза с наконечником в сборе | |
| 400-3508120-А | 400-3508120-А | Трос ручного привода тормоза с оболочками и защитными втулками в сборе | |
| 400-3508015 | 400-3508015 | Рычаг ручного тормоза с рукояткой, собачкой, тягой собачки, сектором и тягой привода в сборе | |
| 400-3508180 | 400-3508180 | Зажим крепления оболочки троса ручного привода тормоза к кронштейну правый | |
| 400-3508150-Б | 400-3508150-Б | Втулка защитная оболочки троса 400-3508120-А короткая | |
| 400-3508151-Б | 400-3508151-Б | Втулка защитная оболочки троса 400-3508120-А длинная | |
| 400-3508190 | 400-3508190 | Рычаг разжимной ручного привода тормоза правый | |
| 1 | 365106-П2 | Шайба тяги привода ручного тормоза | |
| 2 | 258038-П | Шплинт разводной | |
| 3 | 400-3508049 | Втулка сектора рычага ручного тормоза | |
| 4 | 400-3508052 | Ось крепления рычага ручного тормоза и сектора к кронштейну задней опоры двигателя | |
| 5 | 400-3508055 | Втулка распорная оси крепления рычага ручного тормоза и сектора длинная | |
| 6 | 250765-П2 | Гайка | |
| 7 | 252135-П2 | Шайба пружинная | |
| 8 | 400-3508055 | Втулка распорная оси крепления рычага ручного тормоза и сектора длинная | |
| 9 | 400-3508020 | Рычаг ручного тормоза с усилителями в сборе | |
| 10 | 400-3508027 | Пружина рукоятки ручного тормоза | |
| 11 | 220083-П2 | Винт крепления рукоятки ручного тормоза к рычагу | |
| 12 | 400-3508026 | Рукоятка ручного тормоза | |
| 13 | 250763-П2 | Гайка | |
| 14 | 250763-П2 | Гайка | |
| 15 | 220083-П2 | Винт крепления рукоятки ручного тормоза к рычагу | |
| 16 | 365107-П | Шайба | |
| 17 | 400-3508028 | Тяга собачки рычага ручного тормоза | |
| 18 | 400-3508033 | Втулка защитная тяги собачки рычага ручного тормоза | |
| 19 | 400-3508048 | Сектор рычага ручного тормоза | |
| 20 | 400-3508030 | Собачка рычага ручного тормоза | |
| 21 | 400-1108065 | Пружина | |
| 22 | 252002-П | Шайба | |
| 23 | 400-3508042 | Тяга привода ручного тормоза | |
| 24 | 250765-П2 | Гайка | |
| 25 | 400-3508044 | Наконечник тяги привода ручного тормоза, регулировочный | |
| 26 | 260031-П | Палец уравнителя троса ручного привода тормоза | |
| 27 | 400-3508160 | Пружина троса ручного привода тормоза поддерживающая | |
| 28 | 201455-П2 | Болт | |
| 29 | 400-3508170 | Кронштейн крепления оболочки троса ручного привода тормоза к основанию кузова правый | |
| 30 | 252135-П2 | Шайба пружинная | |
| 31 | 201455-П2 | Болт | |
| 32 | 201454-П2 | Болт крепления ребра крыши к боковине кузова | |
| 33 | 400-3508185 | Зажим крепления оболочки троса ручного привода к щиту заднего тормоза правый | |
| 34 | 252155-П2 | Шайба пружинная | |
| 35 | 250765-П2 | Гайка | |
| 36 | 400-3508186 | Зажим крепления оболочки троса ручного привода к щиту заднего тормоза левый | |
| 37 | 400-3508172 | Кронштейн крепления оболочки троса ручного привода тормоза к основанию кузова левый | |
| 38 | 250765-П2 | Гайка | |
| 39 | 252155-П2 | Шайба пружинная | |
| 40 | 250765-П2 | Гайка | |
| 41 | 400-3508181 | Зажим крепления оболочки троса ручного привода тормоза к кронштейну левый | |
| 42 | 201455-П2 | Болт | |
| 43 | 400-3508095 | Пружина рычага педали акселератора | |
| 44 | 400-3508120 | Трос ручного привода тормоза с оболочками и защитными втулками в сборе | |
| 45 | 400-3508080 | Уравнитель троса ручного привода тормоза в сборе | |
| 46 | 258038-П | Шплинт разводной | |
| 47 | 252037-П | Шайба | |
| 48 | 201469-П2 | Болт крепления сектора рычага ручного тормоза к задней опоре двигателя | |
| 49 | 258000-П | Шплинт | |
| 50 | 250765-П2 | Гайка | |
| 51 | 252135-П2 | Шайба пружинная | |
| 52 | 400-3508058 | Втулка распорная болта крепления сектора рычага ручного тормоза, короткая | |
| 53 | 252153-П2 | Шайба пружинная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
