Каталог запасных частей к технике: АЗЛК Москвич-400-420. Стеклоочиститель и привод
1
2
2
3
3
4
5
6
7
8
9
10
10
10
10
11
11
11
11
12
12
12
12
12
12
12
12
13
14
15
16
17
18
18
19
20
21
22
23
23
24
25
25
25
25
26
26
27
27
27
27
28
28
28
28
29
30
31
32
33
33

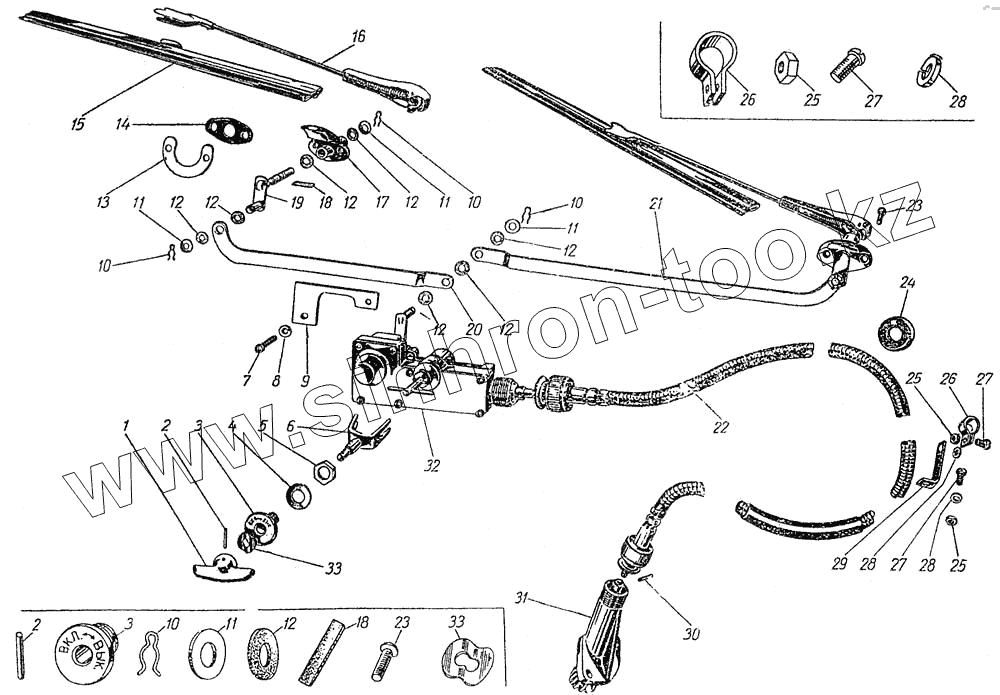

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Шайба уплотнительная тяг редуктора | Шайба уплотнительная тяг редуктора | Шайба уплотнительная тяг редуктора | |
| Вилка включателя стеклоочистителя с осью в сборе | Вилка включателя стеклоочистителя с осью в сборе | Вилка включателя стеклоочистителя с осью в сборе | |
| Щетка стеклоочистителя в сборе | Щетка стеклоочистителя в сборе | Щетка стеклоочистителя в сборе | |
| Штифт ручки включателя стеклоочистителя | Штифт ручки включателя стеклоочистителя | Штифт ручки включателя стеклоочистителя | |
| Шплинт пружинный пальца кривошипа стеклоочистителя | Шплинт пружинный пальца кривошипа стеклоочистителя | Шплинт пружинный пальца кривошипа стеклоочистителя | |
| Шайба пальца кривошипа стеклоочистителя | Шайба пальца кривошипа стеклоочистителя | Шайба пальца кривошипа стеклоочистителя | |
| Шайба волнистая включателя стеклоочистителя | Шайба волнистая включателя стеклоочистителя | Шайба волнистая включателя стеклоочистителя | |
| Шайба включателя стеклоочистителя | Шайба включателя стеклоочистителя | Шайба включателя стеклоочистителя | |
| 420-5205000 | 420-5205000 | Стеклоочиститель в сборе (комплект) | |
| Ручка включателя стеклоочистителя | Ручка включателя стеклоочистителя | Ручка включателя стеклоочистителя | |
| Гайка муфты включателя стеклоочистителя | Гайка муфты включателя стеклоочистителя | Гайка муфты включателя стеклоочистителя | |
| Гибкий вал стеклоочистителя с оболочкой в сборе | Гибкий вал стеклоочистителя с оболочкой в сборе | Гибкий вал стеклоочистителя с оболочкой в сборе | |
| Держатель щетки стеклоочистителя в сборе | Держатель щетки стеклоочистителя в сборе | Держатель щетки стеклоочистителя в сборе | |
| Муфта включателя стеклоочистителя | Муфта включателя стеклоочистителя | Муфта включателя стеклоочистителя | |
| Накладка стеклоочистителя наружная | Накладка стеклоочистителя наружная | Накладка стеклоочистителя наружная | |
| Редуктор стеклоочистителя с тягами в сборе | Редуктор стеклоочистителя с тягами в сборе | Редуктор стеклоочистителя с тягами в сборе | |
| 420-5205010 | 420-5205010 | Редуктор стеклоочистителя с тягами в сборе | |
| Сальник кривошипа стеклоочистителя | Сальник кривошипа стеклоочистителя | Сальник кривошипа стеклоочистителя | |
| 1 | 420-5205058 | Ручка включателя стеклоочистителя (СЛ-17-5205024) | |
| 2 | 258584-П | Штифт ручки включателя стеклоочистителя | |
| 3 | 420-5205059 | Муфта включателя стеклоочистителя (СЛ-17-5205023) | |
| 4 | 365355-П8 | Шайба включателя стеклоочистителя | |
| 5 | 362090-П8 | Гайка муфты включателя стеклоочистителя | |
| 6 | 420-5205060 | Вилка включателя стеклоочистителя с осью в сборе (СЛ-17-5205020) | |
| 7 | 220080-П2 | Винт крепления кожуха пола к основанию | |
| 8 | 252173-П2 | Шайба пружинная, зубчатая | |
| 9 | 420-5205012 | Пластина крепления редуктора стеклоочистителя | |
| 10 | 420-5205022 | Шплинт пружинный пальца кривошипа стеклоочистителя (СЛ-17-5205315) | |
| 11 | 365354-П | Шайба пальца кривошипа стеклоочистителя (Н-24-16) | |
| 12 | 420-5205020 | Шайба уплотнительная тяг редуктора стеклоочистителя (Н-24-08) | |
| 13 | 420-5205046 | Накладка стеклоочистителя внутренняя | |
| 14 | 420-5205042 | Подкладка наружной накладки стеклоочистителя | |
| 15 | 420-5205050 | Щетка стеклоочистителя в сборе (ЩТКГ 2/2) | |
| 16 | 420-5205048 | Держатель щетки стеклоочистителя в сборе (СЛ-17-5205510) | |
| 17 | 420-5205040 | Накладка стеклоочистителя наружная (СЛ-17-5205321) | |
| 18 | 420-5205033 | Сальник кривошипа стеклоочистителя (СЛ-17-5205324) | |
| 19 | СЛ-17-5205310 | Ось в сборе | |
| 20 | СЛ-17-5205314 | Тяга редуктора левая | |
| 21 | СЛ-17-5205401 | Тяга редуктора правая | |
| 22 | 420-5205065-А | Гибкий вал стеклоочистителя с оболочкой в сборе | |
| 23 | 223012-П2 | Винт крепления накладок стеклоочистителя | |
| 24 | 400-3802035 | Втулка вала уплотнительная | |
| 25 | 250508-П2 | Гайка | |
| 25 | 250508-П2 | Гайка | |
| 26 | 420-5205071 | Скоба крепления гибкого вала стеклоочистителя к кронштейну | |
| 27 | 220103-П2 | Винт крепления кронштейна гибкого вала стеклоочистителя | |
| 27 | 220103-П2 | Винт крепления кронштейна гибкого вала стеклоочистителя | |
| 28 | 252134-П2 | Шайба пружинная | |
| 28 | 252134-П2 | Шайба пружинная | |
| 29 | 420-5205069 | Кронштейн гибкого вала стеклоочистителя | |
| 30 | 258000-П2 | Шплинт проволочный наконечника гибкого вала стеклоочистителя | |
| 31 | 420-5205075 | Привод стеклоочистителя в сборе | |
| 32 | СЛ-17-5205000 | Редуктор стеклоочистителя в сборе без тяг | |
| 33 | 365343-П2 | Шайба волнистая включателя стеклоочистителя |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
