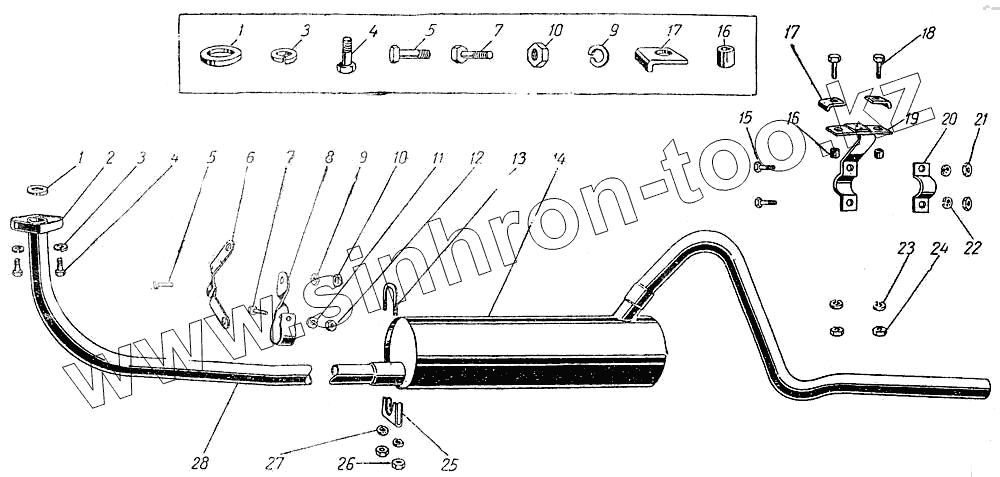

Каталог запасных частей к технике: АЗЛК Москвич-400-420. Глушитель
1
1
2
3
3
4
4
5
5
6
7
7
8
9
9
10
10
11
12
13
14
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 400-1203019 | Прокладка приемной трубы глушителя в сборе | |
| 2 | 400-1203067 | Фланец приемной трубы глушителя | |
| 3 | 252136-П2 | Шайба пружинная | |
| 4 | 201497-П2 | Болт крепления скобы к лонжерону | |
| 5 | 201455-П2 | Болт | |
| 6 | 400-1203025 | Кронштейн крепления приемной трубы к двигателю в сборе | |
| 7 | 201457-П2 | Болт крепления крышки распределительных шестерен к блоку длинный | |
| 8 | 400-1203031 | Хомут крепления приемной трубы глушителя к кронштейну | |
| 9 | 252135-П2 | Шайба пружинная | |
| 10 | 250765-П2 | Гайка | |
| 11 | 252135-П2 | Шайба пружинная | |
| 12 | 250765-П2 | Гайка | |
| 13 | 400-1203033 | Стремянка крепления приемной трубы глушителя | |
| 14 | 400-1201005 | Глушитель с выхлопной трубой в сборе | |
| 15 | 201458-П2 | Болт скобы крепления кронштейна | |
| 16 | 400-1203084 | Втулка болта крепления выхлопного конца глушителя | |
| 17 | 400-1203082 | Подкладка болта крепления выхлопного конца глушителя | |
| 18 | 201457-П2 | Болт крепления крышки распределительных шестерен к блоку длинный | |
| 19 | 400-1203070 | Кронштейн крепления выхлопного конца глушителя в сборе | |
| 20 | 400-1203074 | Скоба кронштейна крепления выхлопного конца глушителя | |
| 21 | 250765-П2 | Гайка | |
| 22 | 252135-П2 | Шайба пружинная | |
| 23 | 252135-П2 | Шайба пружинная | |
| 24 | 250765-П2 | Гайка | |
| 25 | 400-1203034 | Накладка стремянки крепления приемной трубы глушителя | |
| 26 | 250508-П2 | Гайка | |
| 27 | 252134-П2 | Шайба пружинная | |
| 28 | 400-1203010 | Труба приемная глушителя в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
