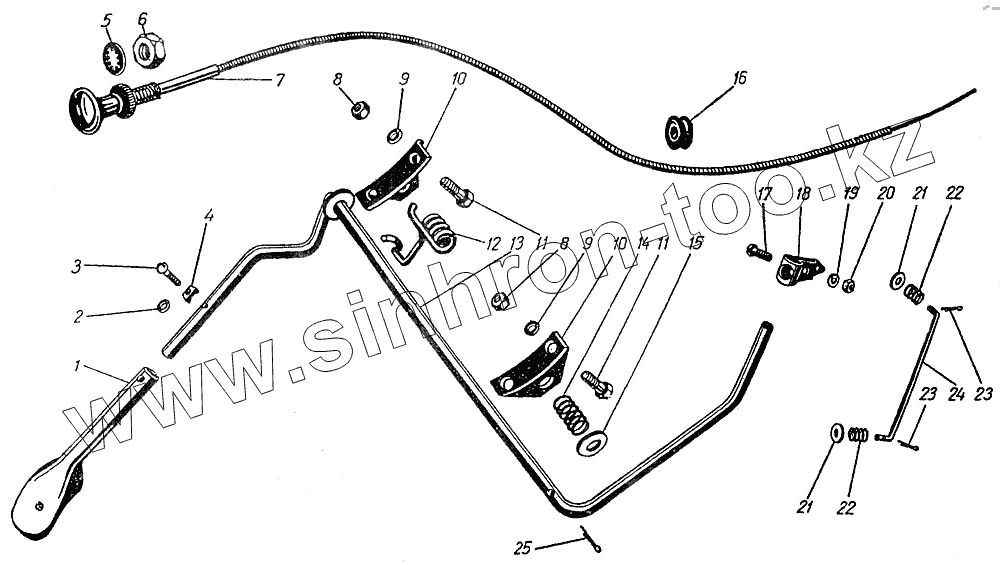

Каталог запасных частей к технике: АЗЛК Москвич-400-420. Акселератор и управление воздушной заслонкой
1
2
3
4
5
6
7
8
8
9
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
21
22
22
23
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 400-1108008 | 400-1108008 | Педаль акселератора в сборе с валиком, кронштейнами, пружинами и тягой | |
| 1 | 400-1108010 | Педаль акселератора | |
| 2 | 252153-П2 | Шайба пружинная | |
| 3 | 220078-П8 | Винт крепления реостата указателя уровня бензина к топливному баку | |
| 4 | 400-1108015 | Подкладка винта педали акселератора | |
| 5 | 252176-П8 | Шайба пружинная с внутренним зубом | |
| 6 | 250613-П8 | Гайка крепления тяги воздушной заслонки и кронштейна | |
| 7 | 400-1108100 | Тяга воздушной заслонки с оболочкой в сборе | |
| 8 | 250511-П8 | Гайка | |
| 9 | 252135-П2 | Шайба пружинная | |
| 10 | 400-1108039 | Кронштейн валика акселератора | |
| 11 | 201474-П8 | Болт крепления кронштейна валика акселератора | |
| 12 | 400-1108068 | Пружина акселератора | |
| 13 | 400-1108030 | Валик акселератора в сборе | |
| 14 | 400-1108026 | Пружина валика акселератора | |
| 15 | 252006-П8 | Шайба | |
| 16 | 400-1108119 | Втулка | |
| 17 | 220078-П8 | Винт крепления реостата указателя уровня бензина к топливному баку | |
| 18 | 400-1108045 | Хомут валика акселератора | |
| 19 | 252153-П8 | Шайба пружинная | |
| 20 | 251084-П8 | Гайка | |
| 21 | 252002-П8 | Шайба | |
| 22 | 400-1108065 | Пружина | |
| 23 | 258001-П | Шплинт упорной шайбы тяги акселератора | |
| 24 | 400-1108050 | Тяга от валика акселератора к карбюратору | |
| 25 | 258039-П8 | Шплинт разводной |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
