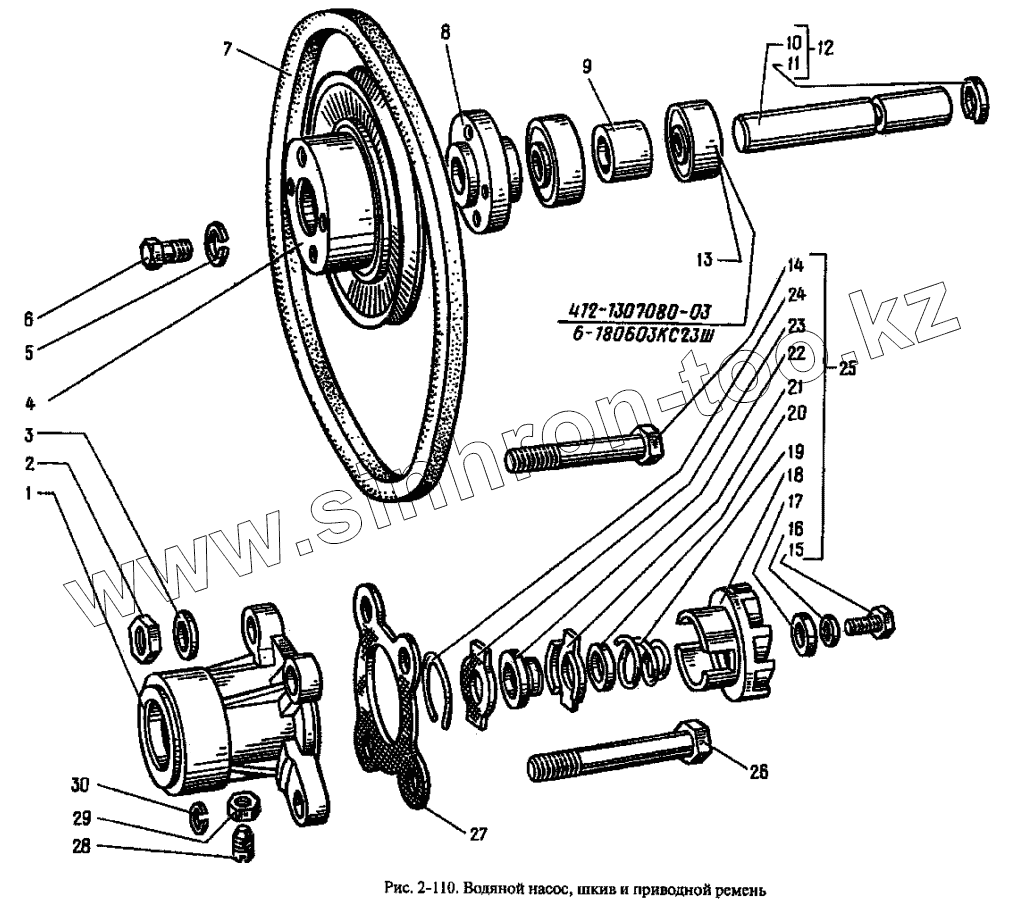

Каталог запасных частей к технике: АЗЛК Москвич-2335. Водяной насос, шкив и приводной ремень

Тип техники

Марка

Модель

Схема

6-180603КС23Ш

412-1307010-12

412-1307080-03

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

Позиция на иллюстрации	Заводской номер детали		Название детали
6-180603КС23Ш	6-180603КС23Ш		Корпус насоса в сборе
412-1307010-12	412-1307010-12		Насос водяной в сборе
412-1307080-03	412-1307080-03		Подшипник насоса (взаимозаменяемые с 412-1307080-02, 6-180603КС9Ш, 412-1307080-03)
1	412-1307014-40		Корпус водяного насоса в сборе
2	250511-29		Шайба 8 пружинная
3	252005-29		Шайба 8
4	412-1308026-01		Шкив вентилятора
5	252134-29		Болт М6х12
6	201416-29		Болт М6х12
7	412-1308020		Ремень привода вентилятора
8	412-1307024		Втулка распорная подшипников
9	412-1307026-30		Втулка распорная подшипников
10	412-1307023-40		Валик водяного насоса
11	401-1307029		Кольцо стопорное подшипников
12	412-1307022-40		Подшипник насоса (взаимозаменяемые с 6-180603КС9Ш, 412-1307080-03, 6-180603КС23Ш)
13	412-1307080-02		Подшипник насоса (взаимозаменяемые с 412-1307080-02, 412-1307080-03, 6-180603КС23Ш)
14	200304-29		Болт М8х1х95
15	201452-29		Болт М8х12
16	252155-29		Шайба 8 пружинная
17	365010-29		Шайба 8
18	412-1307032-22		Крыльчатка водяного насоса
19	401-1307034-11		Пружина упорная сальника
20	401-1307051-11		Манжета сальника
21	401-1307052-11		Обойма пружины сальника
22	401-1307038-02		Манжета сальника
23	412-1307041-10		Шайба уплотняющая сальника
24	401-1307042-01		Кольцо стопорное сальника
25	412-1307030		Крыльчатка с сальником в сборе
26	360127-29		Прокладка насоса
27	412-1307048		Прокладка водяного насоса
28	364026-29		Винт М6х20 стопорный
29	250508-29		Гайка
30	252135-29		Шайба 8 пружинная

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
