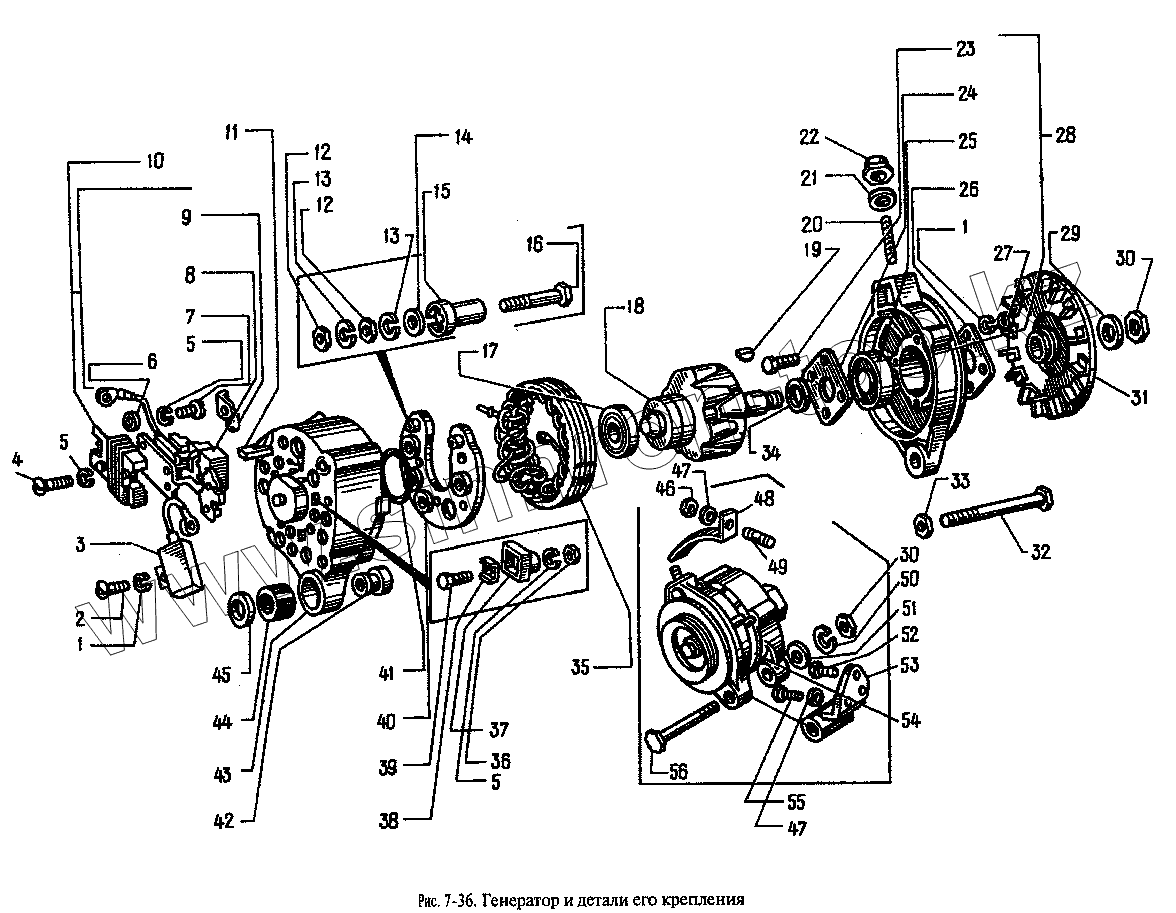

Каталог запасных частей к технике: АЗЛК Москвич-2335. Генератор и детали его крепления

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
3
4
5
5
5
6
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
20
21
21
22
23
23
24
24
25
25
26
26
27
28
28
29
30
30
31
31
32
32
33
34
34
35
35
36
37
37
38
38
39
40
40
41
41
42
42
43
43
44
44
45
45
46
47
47
48
49
50
51
52
53
54
54
55
56
Позиция на иллюстрации Заводской номер детали Название детали
1 11195471 Шайба 5 пружинная
2 14063401 Винт М5х8
3 К73-21В Конденсатор в сборе
3 2105-3701600 Конденсатор в сборе
4 13272001 Винт М4х12
5 11195370 Шайба 4 пружинная
6 2105-3701521 Шайба
7 13272201 Винт М4х16
8 2105-3701470-10 Щеткодержатель со щетками в сборе
8 Г222-3701050 Щеткодержатель со щетками в сборе
9 2105-3701473 Основание
9 Г222-3701009 Основание
10 Я112В Регулятор напряжения в сборе
10 2101-3701500-10 Регулятор напряжения в сборе
11 12058880 Колодка соединительная
11 Г221-3701326 Колодка соединительная
12 10725911 Гайка М6 низкая
13 10516470 Шайба 6 пружинная
14 2101-3701356 Шайба
14 НО-1067 Шайба
15 2105-3701337 Втулка изоляционная
15 Г222-3701337 Втулка изоляционная
16 2105-3701352 Болт контактный
16 Г222-3701352Б Болт контактный
17 6-180201У1С9 Подшипник со стороны контактных колец
17 24940220 Подшипник со стороны контактных колец
18 2105-3701200 Ротор в сборе
18 Г222-3701200 Ротор в сборе
19 10205710 Шпонка сегментная
20 13453521 Шпилька М10х1,25х25
21 2101-3701490 Шайба
21 Г221-3701084 Шайба
22 12574511 Гайка М10х1,25 самоконтрящаяся
23 2101-3701409 Винт
23 Г221-3701409 Винт
24 2101-3701405 Шайба
24 Г221-3701405 Шайба
25 6-180302У1С9 Подшипник со стороны привода
25 24940230 Подшипник со стороны привода
26 2101-3701424 Держатель сальника наружный
26 Г221-3701404 Держатель сальника наружный
27 15896411 Гайка М5
28 2101-3701400 Крышка со стороны привода в сборе
28 Г221-3701400 Крышка со стороны привода в сборе
29 11198673 Шайба 12 пружинная коническая
30 16101511 Гайка М12х1,25
31 2101-3701051 Шкив с вентилятором
31 Г221-3701051 Шкив с вентилятором
32 2101-3701480 Болт стяжной
32 Г221-3701080 Болт стяжной
33 12574211 Гайка М6 самоконтрящаяся
34 2101-3701426 Шайба упорная подшипника
34 Г222-3701005 Шайба упорная подшипника
35 Г222-3701100 Статор с обмоткой в сборе
35 2105-3701100 Статор с обмоткой в сборе
36 10794011 Гайка М4 низкая
37 2101-3701340-10 Втулка изоляционная
37 Г221-3701354Б Втулка изоляционная
38 2101-3701342 Пластина
38 Г221-3701342 Пластина
39 10445211 Болт М4х25
40 2101-37-1315 Блок выпрямителей в сборе
40 БПВ6-50 Блок выпрямителей в сборе
41 Г221-3701322 Кольцо уплотнительное
41 2101-3701358 Кольцо уплотнительное
42 2101-3701484 Втулка
42 Г221-3701071 Втулка
43 2105-3701301 Крышка со стороны контактных колец в сборе
43 Г222-3701301 Крышка со стороны контактных колец в сборе
44 2101-3701486 Втулка буферная
44 П21-3701072 Втулка буферная
45 2101-3701488 Втулка поджимная
45 Г221-3701073 Втулка поджимная
46 12164711 Гайка М10х1,25
47 11198373 Шайба 10 пружинная коническая
48 2101-3701635 Планка установочная
49 13546121 Шпилька М10х1,25х20
50 10517070 Шайба 12 пружинная
51 105200001 Шайба 12
52 15970521 Болт М10х1,25х20
53 2101-3701630 Кронштейн
54 2105-3701010 Генератор в сборе
54 Г222-3701000 Генератор в сборе
55 11307021 Болт М10х1.25х40
56 15541821 Болт М12х1,25х120
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
