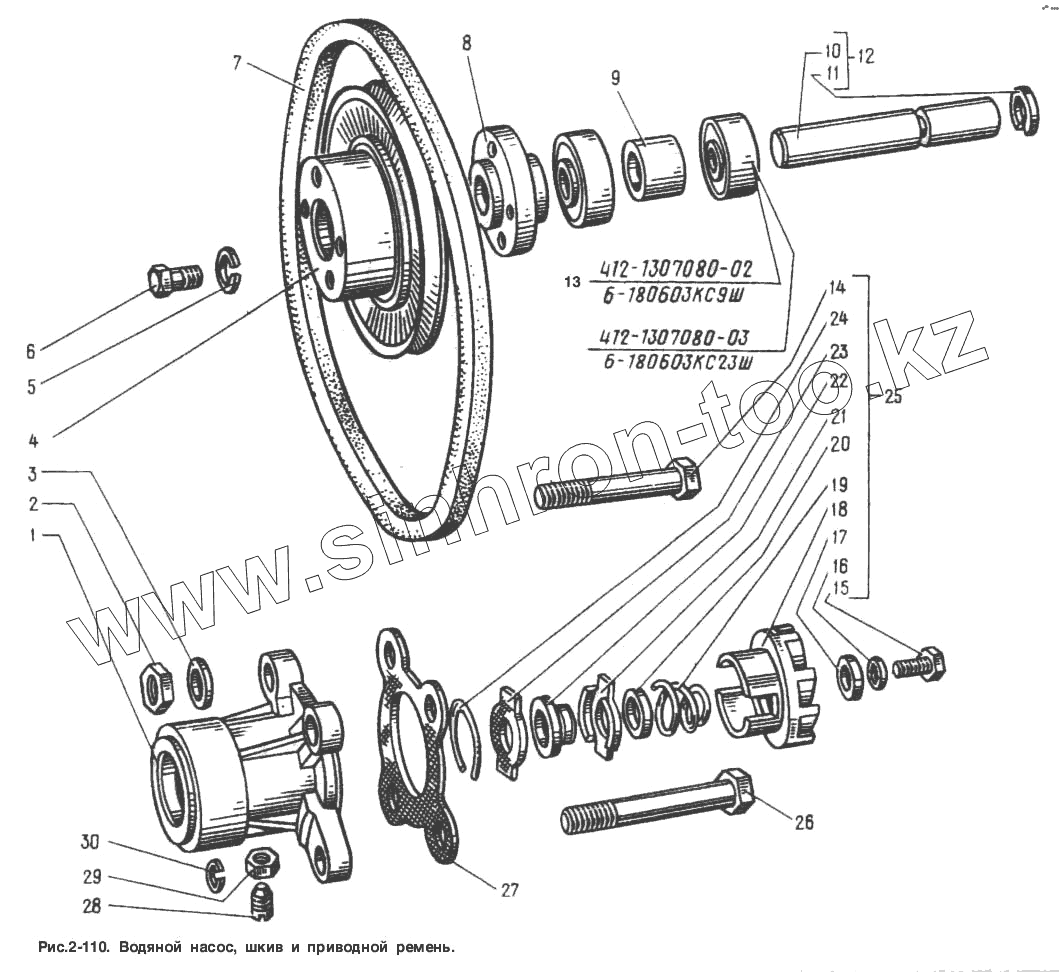

Каталог запасных частей к технике: АЗЛК Москвич-2141. Водяной насос, шкив и приводной ремень

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

Позиция на иллюстрации	Заводской номер детали		Название детали
412-1307080-03	412-1307080-03		Подшипник насоса (взаимозаменяемые с 412-1307080-02, 6-180603КС9Ш, 412-1307080-03)
2101-1004045	2101-1004045		Насос водяной в сборе
412-1307010-12	412-1307010-12		Насос водяной в сборе
1	6-180603КС23Ш		Корпус насоса в сборе
2	412-1307014-40		Корпус водяного насоса в сборе
3	250511-29		Шайба 8 пружинная
4	252005-29		Шайба 8
5	412-1308026-01		Шкив вентилятора
6	252134-29		Болт М6х12
7	201416-29		Болт М6х12
8	412-1308020		Ремень привода вентилятора
9	412-1307024		Втулка распорная подшипников
10	412-1307026-30		Втулка распорная подшипников
11	412-1307023-40		Валик водяного насоса
12	401-1307029		Кольцо стопорное подшипников
13	412-1307080-02		Подшипник насоса (взаимозаменяемые с 412-1307080-02, 412-1307080-03, 6-180603КС23Ш)
13	412-1307022-40		Подшипник насоса (взаимозаменяемые с 6-180603КС9Ш, 412-1307080-03, 6-180603КС23Ш)
14	6-180603КС9Ш		Подшипник водяного насоса
15	200304-29		Болт М8х1х95
16	201452-29		Болт М8х12
17	252155-29		Шайба 8 пружинная
18	365010-29		Шайба 8
19	412-1307032-22		Крыльчатка водяного насоса
20	401-1307034-11		Пружина упорная сальника
21	401-1307051-11		Манжета сальника
22	401-1307052-11		Обойма пружины сальника
23	401-1307038-02		Манжета сальника
24	412-1307041-10		Шайба уплотняющая сальника
25	401-1307042-01		Кольцо стопорное сальника
26	412-1307030		Крыльчатка с сальником в сборе
27	360127-29		Прокладка насоса
28	412-1307048		Прокладка водяного насоса
29	364026-29		Винт М6х20 стопорный
30	250508-29		Гайка

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
