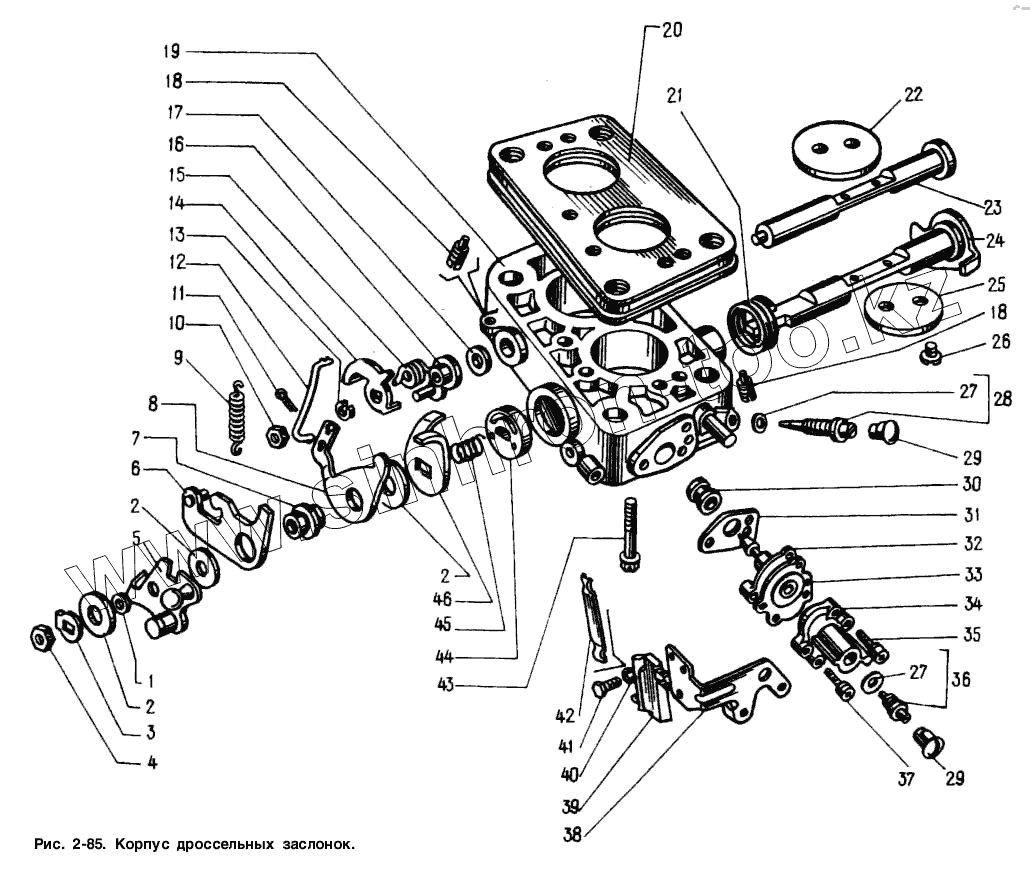

Каталог запасных частей к технике: АЗЛК Москвич-2141. Корпус дроссельных заслонок
1
2
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
27
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2105-1107975 | Втулка | |
| 2 | 2101-1107105 | Шайба 7,1 | |
| 3 | 2101-1107104 | Шайба стопорная | |
| 4 | 2101-1107904 | Гайка М7х1 | |
| 5 | 2105-1107100 | Рычаг управления дроссельной заслонкой в сборе | |
| 6 | 2101-1107150 | Рычаг дроссельной заслонки в сборе | |
| 7 | 2101-1107107 | Втулка рычага привода дроссельной заслонкой второй камеры | |
| 8 | 2101-1107106-01 | Рычаг управления дроссельной заслонкой | |
| 9 | 2101-1107142 | Пружина рычага | |
| 10 | 15896411 | Гайка М5 | |
| 11 | 2101-1107905 | Шплинт | |
| 12 | 2101-1107645 | Тяга соединительная | |
| 13 | 2101-1107084 | Шайба 5,3 пружинная | |
| 14 | 2105-1107146 | Рычаг привода заслонки | |
| 15 | 2105-1107156 | Пружина | |
| 16 | 2105-1107160 | Рычаг пневмопривода в сборе | |
| 17 | 12642701 | Шайба 8 | |
| 18 | 2101-1107131 | Винт стопорный М5х12,5 | |
| 19 | 2107-1107020 | Корпус дроссельных заслонок в сборе | |
| 20 | 2107-1107014 | Прокладка изоляционная в сборе | |
| 21 | 2101-1197089 | Пружина оси | |
| 22 | 2105-1107066-10 | Заслонка дроссельная | |
| 23 | 2105-1107130 | Ось дроссельной заслонки в сборе | |
| 24 | 2105-1107080-10 | Ось дроссельной заслонки в сборе | |
| 25 | 2105-1107066 | Заслонка дроссельная первой камеры | |
| 26 | 2103-1107067 | Винт М4х0,7х6 крепления дроссельный | |
| 27 | 2101-1107018 | Прокладка | |
| 28 | 2105-1107120 | Винт холостого хода с прокладкой в сборе | |
| 29 | 412-1107121 | Втулка ограничительная | |
| 30 | 2105-1107264 | Распылитель | |
| 31 | 2105-1107965 | Прокладка | |
| 32 | 2101-1107952 | Корпус экономайзера | |
| 33 | 2101-1107951 | Шток экономайзера в сборе | |
| 34 | 2105-1107961 | Крышка экономайзера | |
| 35 | 2101-1107892 | Винт М4х0,7х14,8 с шайбой в сборе | |
| 36 | 2105-1107962 | Винт регулировочный | |
| 37 | 2101-1107896 | Винт М4х0,7х25 с шайбой в сборе | |
| 38 | 2105-1107976 | Кронштейн микропереключателя | |
| 39 | 2105-1107530 | Микропереключатель в сборе (421.3709) | |
| 40 | 11195170 | Шайба 3 пружинная | |
| 41 | 2105-1107532 | Винт | |
| 42 | 2105-1107534 | Фиксатор | |
| 43 | 2101-1107900 | Винт смесительной камеры | |
| 44 | 2103-1107035 | Золотник отсоса картерных газов | |
| 45 | 2101-1107031 | Пружина клапана отсоса картерных газов | |
| 46 | 2105-1107116-10 | Рычаг управления дроссельной заслонкой |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
