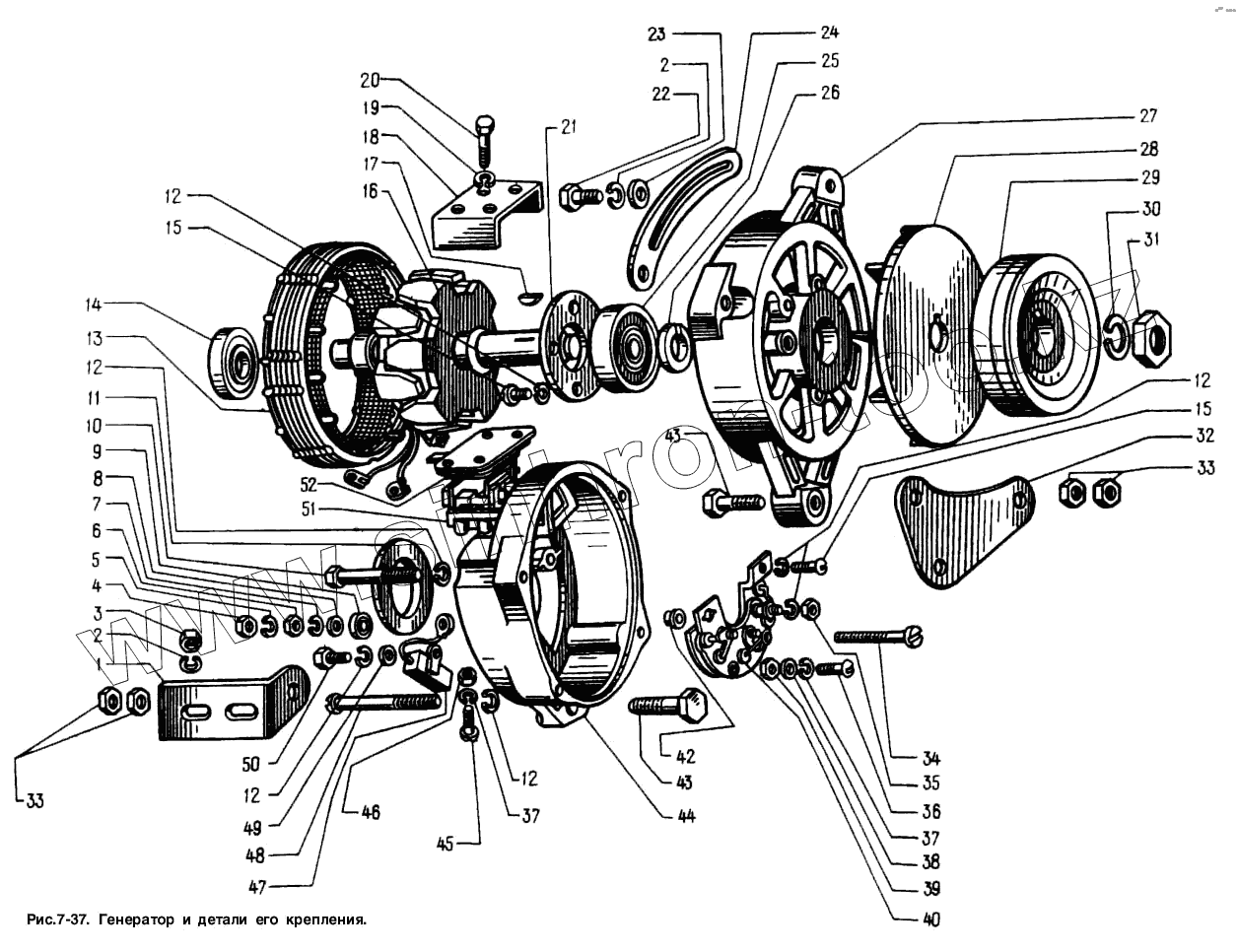

Каталог запасных частей к технике: АЗЛК Москвич-2141. Генератор и детали его крепления
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
40
42
43
44
45
46
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 412-3701010-14 | 412-3701010-14 | Генератор в сборе (взаимозаменяемые с 412-3701010-12, 58.3701010, 24.3771) | |
| 58.3701010 | 58.3701010 | Генератор в сборе (взаимозаменяемые с 412-3701010-12, 412-3701010-14, 24.3771) | |
| 29-3701010-01 | 29-3701010-01 | Щеткодержатель с регулятором в сборе (включает Я112, ФЭ3.5961022, 29.3701014, 17-3701016, М11-71079 | |
| 16.3771100 | 16.3771100 | Статор в сборе (для генератора 24.3771) | |
| 19.3771200 | 19.3771200 | Ротор в сборе (для генератора 24.3771) | |
| 292.3701013 | 292.3701013 | Колодка | |
| 412-3701010-12 | 412-3701010-12 | Генератор в сборе (взаимозаменяемые с 58.3701010, 412-3701010-14, 24.3771) | |
| 24.3771 | 24.3771 | Генератор в сборе (взаимозаменяемые с 412-3701010-12, 58.3701010, 412-3701010-14) | |
| 29.3701400 | 29.3701400 | Крышка со стороны привода в сборе (включает Г250Ж-3701401-Б, Г250-3701054-А, 6-180603К1С9Ш | |
| 1 | 412-3701632-01 | Кронштейн задний | |
| 2 | 252135-29 | Шайба 8 пружинная | |
| 3 | 250511-29 | Шайба 8 пружинная | |
| 4 | 8Х-1523 | Гайка М6 | |
| 5 | М11-40076 | Шайба 6 пружинная | |
| 6 | 8Х-1533 | Гайка М6 | |
| 7 | Х-1482 | Шайба 6 пружинная | |
| 8 | МХ-0276 | Шайба б | |
| 9 | Г250-3701319-А1 | Втулка изоляционная | |
| 10 | МХ-0139 | Винт М5х35 | |
| 11 | 58.3701060 | Крышка подшипника | |
| 12 | Х-4001 | Шайба 5 пружинная | |
| 13 | 58370100 | Статор в сборе (для генератора 58.3701) | |
| 14 | 6-180502К1С9Ш1 | Подшипник | |
| 15 | МХ-0093 | Винт М5х15 | |
| 16 | 58.3701200 | Ротор в сборе (для генератора 58.3701) | |
| 17 | 4598240259 | Шпонка 4х6,5 | |
| 18 | 29-3701014 | Кожух | |
| 19 | М11-41079 | Шайба 4 пружинная | |
| 20 | 17-3701016 | Болт М4х35 | |
| 21 | Г250-3701404 | Шайба специальная | |
| 22 | 201460-29 | Болт М8х30 | |
| 23 | 252038-29 | Шайба 8 | |
| 24 | 412-3701635 | Планка установочная | |
| 25 | 6-180603КС9Ш1 | Подшипник | |
| 26 | Г250-3701054-А | Втулка | |
| 27 | Г250Ж1-3701401-Б | Крышка со стороны привода | |
| 28 | Г250Ж-3701055 | Вентилятор в сборе | |
| 29 | 58.3701050 | Шкив в сборе | |
| 30 | МХ-0234 | Шайба 16 пружинная | |
| 31 | МХ-0235 | Гайка М16х1,5 | |
| 32 | 412-3701630 | Кронштейн передний | |
| 33 | 250517-29 | Гайка М10х1,25 | |
| 34 | Г250-3701352-А1 | Болт М6х47 | |
| 35 | Х-4003 | Гайка М5 | |
| 36 | МХ-1246 | Винт М4х32 | |
| 37 | Х-1012 | Шайба 4 пружинная | |
| 38 | МХ-0524 | Шайба 4 | |
| 40 | МХ-1303 | Шайба изоляционная | |
| 41 | БПВ-46-65-02 | Блок полупроводниковый (БЛВ4-60-02) | |
| 42 | Бхх.2102008 | Втулка | |
| 43 | 201682-29 | Болт М10х1,25х40 | |
| 44 | 292.3701300-01 | Крышка со стороны контактных колец в сборе | |
| 45 | МХ-1287 | Винт М4х25 | |
| 46 | М11-40028 | Шайба 4 | |
| 47 | К73-21В | Конденсатор в сборе | |
| 48 | 49.3701061 | Винт специальный | |
| 49 | 8Х-1497 | Шайба 5,3 | |
| 50 | МХ-1239 | БолтМ5 | |
| 51 | ФЭ3.5961022 | Щетка в сборе | |
| 52 | Я112А | Регулятор интегральный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
