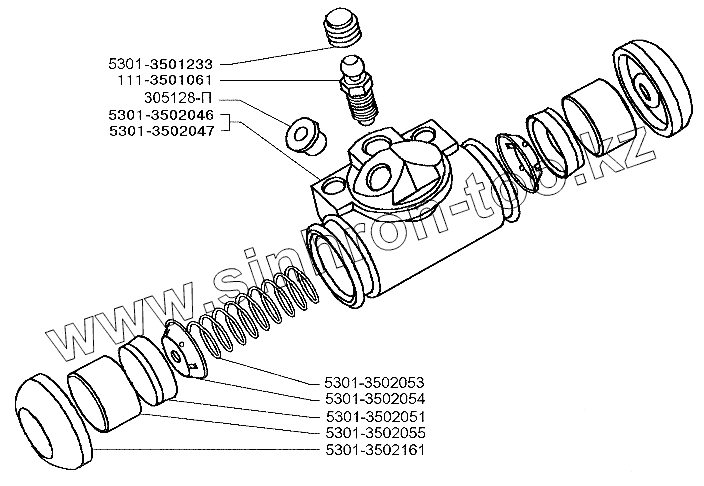

Каталог запасных частей к технике: ЗИЛ-5301 (2006). Цилиндр заднего тормоза

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано BAW DAF DongFeng FAW Foton HOWO Hyundai IVECO JAC Motors LGMG MAN Shaanxi SITRAK Studebaker Tata Volvo Автокомпонент Плюс БелАЗ Брянский Арсенал ГАЗ ЗИЛ КАЗ Камский автозавод КрАЗ Мадара МАЗ МЗКТ МоАЗ Нефтекамский автозавод Ставропольский Завод АвтоПрицепов ТАТРА Тонар УралАЗ ЧМЗАП

Модель Не выбрано ЗИЛ-130 (1985) ЗИЛ-131 ЗИЛ-133Г40 (Каталог 2003 года) ЗИЛ-133ГЯ ЗИЛ-133Д42 (Каталог 2003 года) ЗИЛ-431410 (130) ЗИЛ-431410 Каталог 1989 г. (1989) ЗИЛ-431416 (1990) ЗИЛ-43272Н, 43273Н (2004) ЗИЛ-433100 ЗИЛ-433100 (Каталог 2003 года) ЗИЛ-433110 (2003) ЗИЛ-433360 (1995) ЗИЛ-441517 Каталог 1987 г. (1987) ЗИЛ-442160 (1995) ЗИЛ-494560 (1995) ЗИЛ-5301 (2000) ЗИЛ-5301 (2006) (2006)

Схема > Не выбрано Кузов автобуса Установка фургона автобуса ЗИЛ-3250 и ЗИЛ-32501 Крепление кабины автомобиля ЗИЛ-5301 Кабина без дверей Обмыв ветрового стекла Панели щитка приборов Крыша Вентиляционный люк автобусов ЗИЛ-3250 и ЗИЛ-32501 Вентиляционный люк автомобиля ЗИЛ-5301 Установка сдвижного стекла Установка люков боковин автобуса Дверь кабины Стеклоподъемник двери Замок и ручка двери кабины и задней правой двери фургона Установка привода двери Установка сдвижной двери Дверь распашная Замок задней левой двери автобусов ЗИЛ-3250 и ЗИЛ-32501 Задняя дверь Сиденье водителя Механизм подрессоривания сиденья водителя Амортизатор сиденья водителя Сиденье двухместное автомобиля ЗИЛ-5301 Пассажирское сиденье автобусов ЗИЛ-3250 и ЗИЛ-32501 Установка отопителей салона автобусов ЗИЛ-3250 и ЗИЛ-32501 Отопитель салона автобусов ЗИЛ-3250 и ЗИЛ-32501 Трубопроводы системы отопления Отопитель кабины Привод управления отоплением Воздуховоды отопителя кабины Вентилятор отопителя кабины Противосолнечные козырьки Зеркало кабины Оперение Замок капота и его привод Платформа автомобиля ЗИЛ-5301 Двигатель и его подвеска Блок цилиндров, крышка распределительных шестерен Головка блока цилиндров, клапаны и толкатели двигателя Д-245.12С Головка блока цилиндров, клапаны и толкатели двигателя Д-245.9Е2 Поршень, шатун, коленчатый вал и маховик двигателя Д-245.12С Поршень, шатун, коленчатый вал и маховик двигателя Д-245.9Е2 Распределительный механизм Электрофакельный подогреватель дизеля Д-245.12С Масляный картер Масляный насос, приемник масляного насоса Масляный фильтр (центрифуга) (вариант 1) Установка масляного фильтра (вариант 2) Установка масляного радиатора дизеля Д-245.12С Установка масляного радиатора дизеля Д-245.9Е2 Выпускной газопровод Насос рулевого усилителя двигателя Д-245.12С Насос рулевого усилителя двигателя Д-245.9Е2 Установка пускового подогревателя на автомобиль ЗИЛ-5301 Установка пускового подогревателя на автобусы ЗИЛ-3250 и ЗИЛ-32501 Установка системы питания жидкостного подогревателя на автомобиль ЗИЛ-5301 Установка системы питания жидкостного подогревателя на автобусы ЗИЛ-3250 и ЗИЛ-32501 Воздухоподводящий тракт и маслопроводы турбокомпрессора Установка топливоподающей аппаратуры на дизеле Д-245.9Е2 Установка топливоподающей аппаратуры на дизеле Д-245.12С Топливный насос высокого давления 4УТНИ-1111010 Регулятор топливного насоса высокого давления 4УТНМ-Т-1110010-01 Топливный насос высокого давления 4УТНЗ-1111010-10 Регулятор топливного насоса высокого давления 4УТНМ-Т-1110610-01 Корректор по наддуву Подкачивающий насос Форсунка ФДМ-22 дизеля Д245.12С Фильтр тонкой очистки топлива Система питания автомобиля ЗИЛ-5301 Установка системы питания автобусов ЗИЛ-3250 и ЗИЛ-32501 Фильтр грубой очистки топлива Установка воздушного фильтра и воздуховодов охладителя наддувочного воздуха дизеля Д-245.9Е2 Установка воздушного фильтра дизеля Д-245.12С Привод управления подачей топлива (ТНВД ЯЗДА мод. 773-20.06) Привод управления подачей топлива (ТНВД мод. 4УТНИ-Т-1111116-50) Привод управления подачей топлива (ТНВД мод. 4УТНИ-Т-1111007-20) Установка системы выпуска отработавших газов Система охлаждения дизеля Д-245.12С Система охлаждения дизеля Д-245.9Е2 Расширительный бачок Термостат Жидкостный насос и вентилятор Сцепление Ведомый диск сцепления (усиленный) Картер сцепления Педаль и привод управления сцеплением Установка педалей сцепления и тормоза Главный цилиндр управления сцеплением Бачок главного цилиндра управления сцеплением и его установка Пневмогидравлический усилитель привода управления сцеплением Детали коробки передач Верхняя крышка и механизм переключения передач Карданная передача Картер, полуоси и главная передача заднего моста Рама автомобиля ЗИЛ-5301 Рама автобусов ЗИЛ-3250 и ЗИЛ-32501 Передняя подвеска Малолистовая передняя подвеска Задняя подвеска Амортизатор передней и задней подвески Передняя ось и рулевые тяги (вариант 1) Усиленная передняя ось и рулевые тяги (вариант 2) Колеса и шины Держатель запасного колеса Рулевой механизм Колонка рулевого управления Карданный вал рулевого управления Установка трубопроводов гидроусилителя руля Бачок насоса гидроусилителя рулевого управления Схема тормозного привода автомобиля ЗИЛ-5301 без АБС, разделенного по мостам Схема тормозного привода автомобиля ЗИЛ-5301 без АБС, разделенного по бортам Схема тормозного привода автобусов и автомобилей с АБС Пневмокомпрессор и его установка Установка трубопроводов тормозного привода автомобиля ЗИЛ-5301, разделенного по мостам Установка трубопроводов тормозного привода автомобиля ЗИЛ-5301, разделенного по бортам Установка трубопроводов тормозного привода автобусов и автомобилей с АБС Установка привода стояночного тормоза Тормозной механизм и ступица переднего колеса Тормозной механизм и ступица переднего колеса (вариант с усиленной передней осью) Тормозной механизм и ступица заднего колеса Тормозной механизм и ступица заднего колеса (с автоматическим регулятором зазора) Цилиндр заднего тормоза Главный цилиндр гидротормозов Главный цилиндр гидротормозов Пружинный энергоаккумулятор Установка регулятора тормозных сил Регулятор тормозных сил Упругий элемент регулятора тормозных сил Модулятор АБС Тормозной кран стояночной системы Установка воздушных баллонов Установка тормозного крана на автомобиль ЗИЛ-5301 без АБС Установка тормозного крана, модулятора АБС и главного цилиндра гидротормозов на автобусы и автомобили с АБС Установка контрольно-предохранительной аппаратуры пневматического привода тормозов Установка регулятора тормозных сил и модуляторов АБС на автобусы и автомобили с АБС Установка регулятора тормозных сил гидропривода, разделенного по бортам, на автомобиль ЗИЛ-5301 Установка двухполостной пневмокамеры и главного цилиндра гидропривода на автомобиль ЗИЛ-5301 Установка однополостной пневмокамеры и главного цилиндра гидропривода на автомобиль ЗИЛ-5301 Влагомаслоотделитель Регулятор давления Кран слива конденсата Двухсекционный тормозной кран Одинарный защитный клапан Тройной защитный клапан Клапан контрольного вывода Клапан быстрого выпуска воздуха Однополостная пневмокамера Двухполостная пневмокамера Устройство сигнальное Установка тормозной пневмоаппаратуры в кабине (вариант 1) Установка тормозной пневмоаппаратуры в кабине (вариант 2) Схема расположения пучков проводов и приборов Генератор автомобиля ЗИЛ-5301 Генератор автобусов ЗИЛ-3250 и ЗИЛ-32501 Стартер Установка аккумуляторных батарей на автомобиль ЗИЛ-5301 Установка аккумуляторных батарей на автобусы ЗИЛ-3250 и ЗИЛ-32501 Фара, плафон, фонарь боковой указателей поворота, фонарь габаритный и фара противотуманная Лампы переносная и подкапотная Установка задних фонарей Установка звукового сигнала Установка предохранителей и реле Щиток приборов Установка гибкого вала привода спидометра №1 №2 №3 №4 №5 №6 №7 №8 №9 №10 №11 №12 №13 №14 Схема установки подшипников

5301-3502054

111-3501061

5301-3502161

5301-3501233

5301-3502051

5301-3502055

305128-П

5301-3502053

5301-3502047

5301-3502041

5301-3502046

5301-3502040

Позиция на иллюстрации	Заводской номер детали		Название детали
5301-3502054	5301-3502054		Держатель пружины
111-3501061	111-3501061		Клапан перепускной
5301-3502161	5301-3502161		Колпак защитный цилиндра
5301-3501233	5301-3501233		Колпачок перепускного клапана
5301-3502051	5301-3502051		Манжета цилиндра тормоза
5301-3502055	5301-3502055		Поршень цилиндра тормоза
305128-П	305128-П		Пробка
5301-3502053	5301-3502053		Пружина цилиндра тормоза
5301-3502047	5301-3502047		Цилиндр заднего тормоза левый
5301-3502041	5301-3502041		Цилиндр заднего тормоза левый в сборе
5301-3502046	5301-3502046		Цилиндр заднего тормоза правый
5301-3502040	5301-3502040		Цилиндр заднего тормоза правый в сборе

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
