Главный цилиндр гидротормозов
Главный цилиндр гидротормозов
Пружинный энергоаккумулятор
Установка регулятора тормозных сил
Регулятор тормозных сил
Упругий элемент регулятора тормозных сил
Модулятор АБС
Тормозной кран стояночной системы
Установка воздушных баллонов
Установка тормозного крана на автомобиль ЗИЛ-5301 без АБС
Установка тормозного крана, модулятора АБС и главного цилиндра гидротормозов на автобусы и автомобили с АБС
Установка контрольно-предохранительной аппаратуры пневматического привода тормозов
Установка регулятора тормозных сил и модуляторов АБС на автобусы и автомобили с АБС
Установка регулятора тормозных сил гидропривода, разделенного по бортам, на автомобиль ЗИЛ-5301
Установка двухполостной пневмокамеры и главного цилиндра гидропривода на автомобиль ЗИЛ-5301
Установка однополостной пневмокамеры и главного цилиндра гидропривода на автомобиль ЗИЛ-5301
Влагомаслоотделитель
Регулятор давления
Кран слива конденсата
Двухсекционный тормозной кран
Одинарный защитный клапан
Тройной защитный клапан
Клапан контрольного вывода
Клапан быстрого выпуска воздуха
Однополостная пневмокамера
Двухполостная пневмокамера
Устройство сигнальное
Установка тормозной пневмоаппаратуры в кабине (вариант 1)
Установка тормозной пневмоаппаратуры в кабине (вариант 2)
Схема расположения пучков проводов и приборов
Генератор автомобиля ЗИЛ-5301
Генератор автобусов ЗИЛ-3250 и ЗИЛ-32501
Стартер
Установка аккумуляторных батарей на автомобиль ЗИЛ-5301
Установка аккумуляторных батарей на автобусы ЗИЛ-3250 и ЗИЛ-32501
Фара, плафон, фонарь боковой указателей поворота, фонарь габаритный и фара противотуманная
Лампы переносная и подкапотная
Установка задних фонарей
Установка звукового сигнала
Установка предохранителей и реле
Щиток приборов
Установка гибкого вала привода спидометра
№1
№2
№3
№4
№5
№6
№7
№8
№9
№10
№11
№12
№13
№14

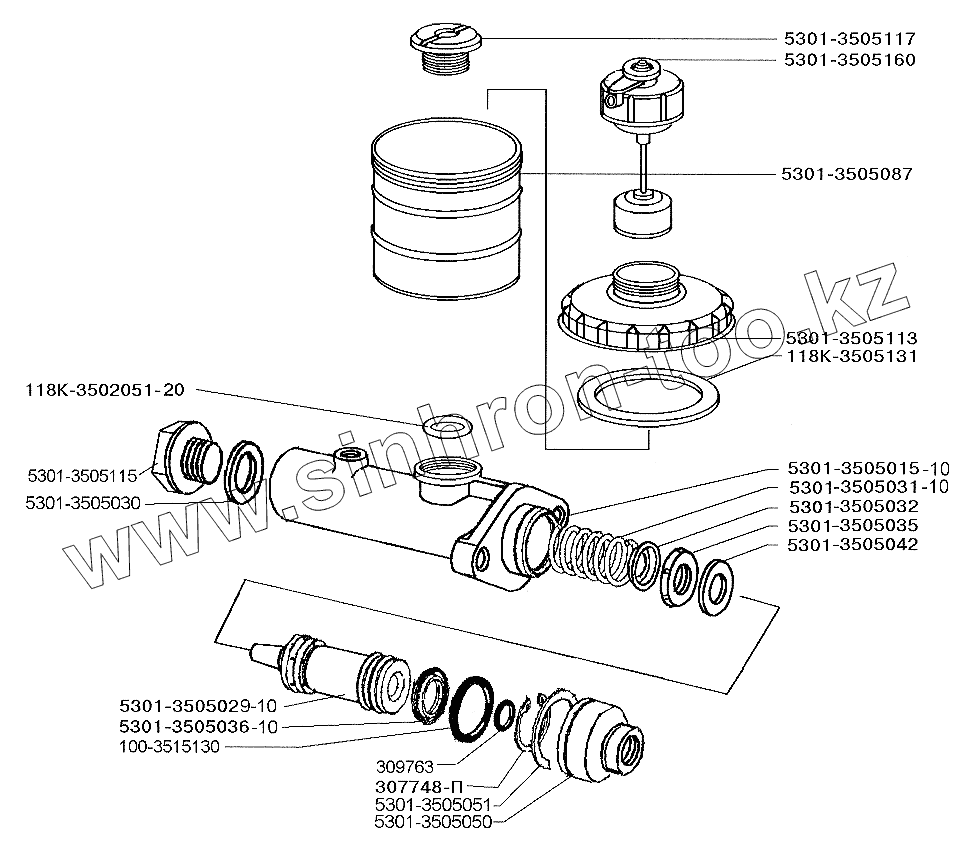

Схема установки подшипников
5301-3505113
5301-3505117
5301-3505160
5301-3505031-10
118К-3505131
5301-3505030
5301-3505029-10
5301-3505050
5301-3505035
5301-3505036-10
5301-3505115
5301-3505087
307748-П
118К-3502051-20
5301-3505051
309763
100-3515130
5301-3505042
5301-3505015-10
5301-3505032
5301-3505010-10
Позиция на иллюстрации
Заводской номер детали
Название детали
5301-3505113
5301-3505113
Крышка бачка
5301-3505117
5301-3505117
Штуцер бачка
100-3521135
100-3521135
Фильтр
5301-3505160
5301-3505160
Устройство по контролю уровня тормозной жидкости в сборе
5301-3505031-10
5301-3505031-10
Пружина
118К-3505131
118К-3505131
Прокладка крышки бачка
5301-3505030
5301-3505030
Прокладка крышки
5301-3505029-10
5301-3505029-10
Поршень
5301-3505050
5301-3505050
Муфта соединительная
5301-3505035
5301-3505035
Манжета передняя
5301-3505036-10
5301-3505036-10
Манжета задняя
5301-3505115
5301-3505115
Крышка главного тормозного цилиндра
5301-3505084
5301-3505084
Бачок цилиндра в сборе
5301-3505087
5301-3505087
Корпус бачка цилиндра
307748-П
307748-П
Кольцо упорное
118К-3502051-20
118К-3502051-20
Кольцо уплотнительное
5301-3505051
5301-3505051
Кольцо стопорное
309763
309763
Кольцо
100-3515130
100-3515130
Кольцо
5301-3505042
5301-3505042
Клапан поршня
5301-3505015-10
5301-3505015-10
Картер главного тормозного цилиндра
5301-3505032
5301-3505032
Держатель задний
5301-3505010-10
5301-3505010-10
Цилиндр главный гидротормозов в сборе
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
