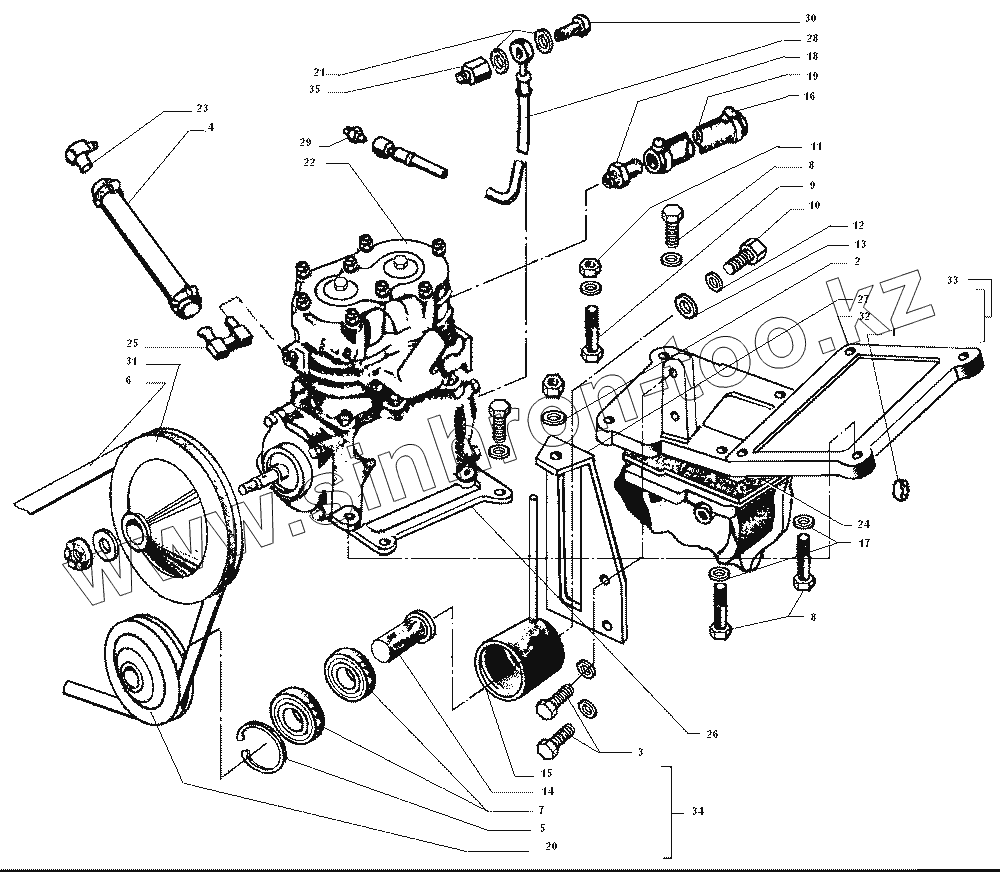

Каталог запасных частей к технике: ЗИЛ-43272Н, 43273Н. Установка пневмокомпрессора

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

Позиция на иллюстрации	Заводской номер детали		Название детали
1	Д 02-003-А		Заглушка
2	10.01.08кп.019		Шайба
3	М10-6gх20.88.35.019		Болт
4	20х29-545-1,6		Рукав
5	С40		Кольцо
6	1кл.-11х10-1400		Ремень
7	6-180203К1С17		Подшипник
8	М10-6gх30.88.35.019		Болт
9	М10-6gх40.88.35.016		Болт
10	М14-6gх25.88.35.016		Болт
11	М10-6Н.6.019		Гайка
12	14.65Г.06		Шайба
13	14.01.08кп.019		Шайба
14	245-3509502-А		Ось
15	245-3509510		Корпус ролика
16	ХС26-0.19		Хомут стяжной
17	10.65Г.06		Шайба
18	245-1307027		Штуцер
19	20х29-360-1,6		Рукав
20	245-3509501-А		Шкив ролика
21	36-1104788-01		Прокладка
22	4331-3509009		Компрессор
23	265-3509030-А		Штуцер
24	240-3509037-А		Прокладка
25	265-3509040-А		Штуцер
26	245-3509103		Прокладка
27	245-3509410		Стойка
28	240-3509150-01		Маслопровод
29	240-3509232		Штуцер
30	240-3509233		Болт штуцера
31	245-3509300		Шкив
32	245-3509400-А		Кронштейн
33	245-3509420		Кронштейн
34	245-3509500-А		Ролик натяжной
35	245-3509104		Штуцер

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
