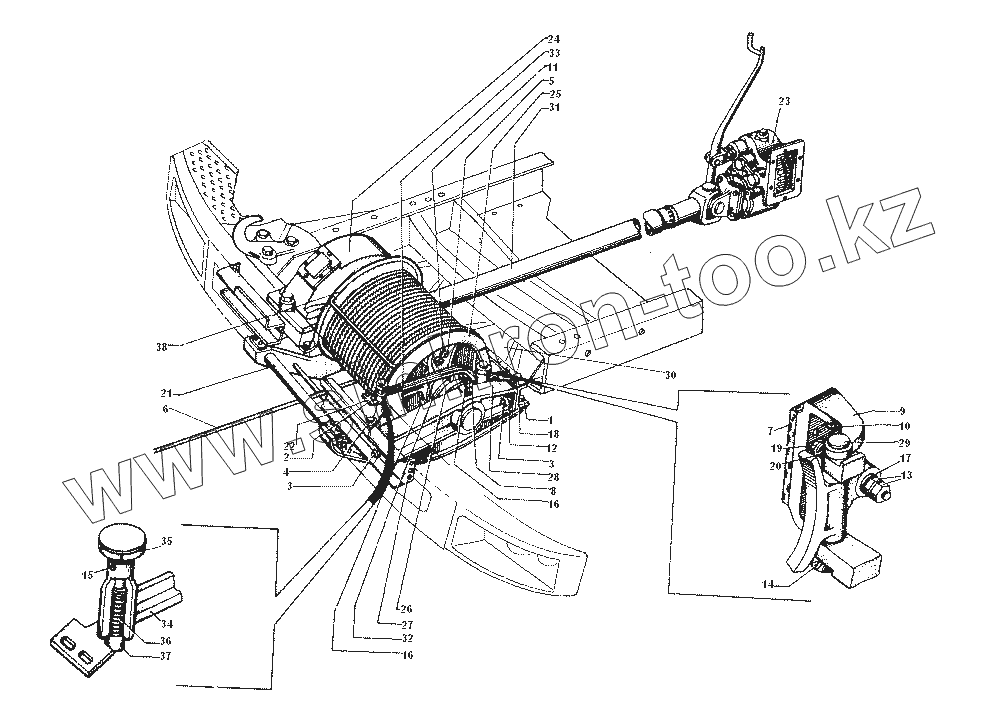

Каталог запасных частей к технике: ЗИЛ-43272Н, 43273Н. Установка лебедки
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 252136-П2 | 252136-П2 | Шайба пружинная | |
| 304910-П | 304910-П | Шпонка муфты | |
| 252139-П2 | 252139-П2 | Шайба пружинная | |
| 252137-П2 | 252137-П2 | Шайба пружинная | |
| 250512-П8 | 250512-П8 | Гайка | |
| 201563-П29 | 201563-П29 | Болт | |
| 201499-П8 | 201499-П8 | Болт | |
| 433480-4501010 | 433480-4501010 | Лебедка с редуктором и поперечинами в сборе | |
| 252157-П2 | 252157-П2 | Шайба пружинная | |
| 250517-П29 | 250517-П29 | Гайка | |
| 1 | 201678-П29 | Болт | |
| 2 | 201565-П29 | Болт | |
| 3 | 201561-П29 | Болт | |
| 4 | 201497-П29 | Болт | |
| 5 | 121-4504017 | Скоба крепления троса | |
| 6 | 123В-4504010 | Трос лебедки в сборе | |
| 7 | 121-4503058 | Накладка фрикционная колодки тормоза | |
| 8 | 305293-П8 | Переходник | |
| 9 | 131-4503055 | Колодка тормоза барабана лебедки | |
| 10 | 221579-П8 | Винт крепления накладки | |
| 11 | 250514-П8 | Гайка | |
| 12 | 250561-П8 | Гайка | |
| 13 | 250615-П8 | Гайка | |
| 14 | 258040-П8 | Шплинт | |
| 15 | 258726-П | Штифт крепления рукоятки | |
| 16 | 304814-П | Масленка в сборе | |
| 17 | 123В-4503047 | Направляющая нажимного болта | |
| 18 | 433480-4501214 | Поперечина установки лебедки задняя | |
| 19 | 301271-П8 | Болт нажимной пружины | |
| 20 | 485-4222017 | Пружина нажимная колодки тормоза | |
| 21 | 131-4501250-Б | Ролик направляющей с кронштейнами в сборе | |
| 22 | 131-4503042-Б | Пластина запора фиксатора | |
| 23 | 432720-4206010 | Коробка отбора мощности реверсивная в сборе | |
| 23 | 131-4206011 | Коробка отбора мощности реверсивная без рычага управления | |
| 24 | 131-4501014-Б | Редуктор лебедки в сборе | |
| 25 | 131-4501110 | Барабан троса лебедки с втулками в сборе | |
| 26 | 123В-4501120 | Кольцо упорное барабана лебедки | |
| 27 | 131-4501200-Б | Поперечина установки лебедки передняя в сборе | |
| 28 | 131-4501230 | Траверса вала барабана лебедки в сборе | |
| 29 | 123В-4503035 | Палец вилки крепления барабана | |
| 30 | 433480-4501338 | Кронштейн крепления лебедки к поперечине | |
| 31 | 433480-4502010 | Вал карданный лебедки в сборе | |
| 32 | 123В-4503020 | Муфта скользящая включения барабана лебедки | |
| 33 | 131-4503030 | Вилка включения барабана лебедки в сборе | |
| 34 | 131-4503034 | Вилка включения барабана лебедки | |
| 35 | 123В-4503036 | Рукоятка вилки включения барабана | |
| 36 | 120-3514041 | Пружина | |
| 37 | 121-4503040 | Фиксатор вилки включения барабана | |
| 38 | 131-4501276 | Предохранительная скоба лебедки в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
