Каталог запасных частей к технике: ЗИЛ-43272Н, 43273Н. Тройной защитный клапан

Тип техники

Марка

Модель

Схема

1

1

2

3

3

4

4

5

6

7

7

8

8

9

9

10

10

11

12

12

13

13

14

15

16

17

17

18

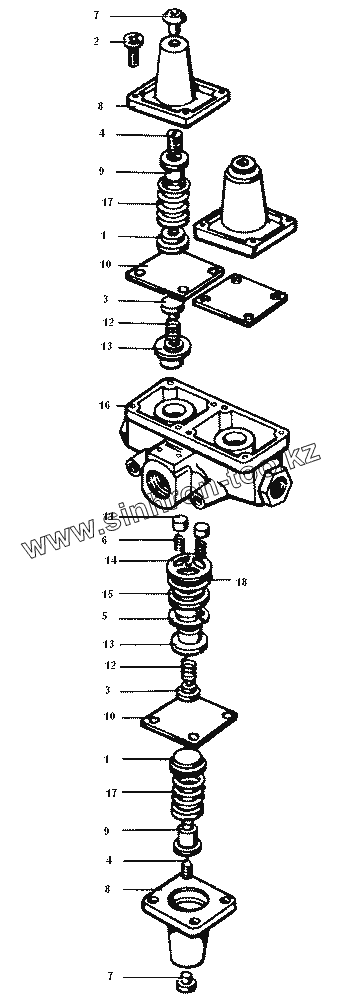

Позиция на иллюстрации	Заводской номер детали		Название детали
100-3515210	100-3515210		Клапан защитный тройной в сборе
1	100-3515233		Направляющая пружины
2	302209-П29		Винт
3	100-3515221		Толкатель пружины
4	302199-П29		Винт
5	489313-П2		Кольцо упорное
6	100-3515245		Пружина клапана
7	100-3515243		Колпачок защитный
8	100-3515240		Крышка корпуса клапана
9	100-3515234		Тарелка пружины
10	100-3515230		Диафрагма
11	100-3515228		Клапан корпуса
12	100-3515227		Пружина клапана
13	100-3515225		Клапан корпуса
14	100-3515224		Шайба
15	100-3515222		Направляющая пружины
16	100-3515220		Корпус тройного защитного клапана
17	100-3515232		Пружина
18	100-3515223		О-образное кольцо

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
