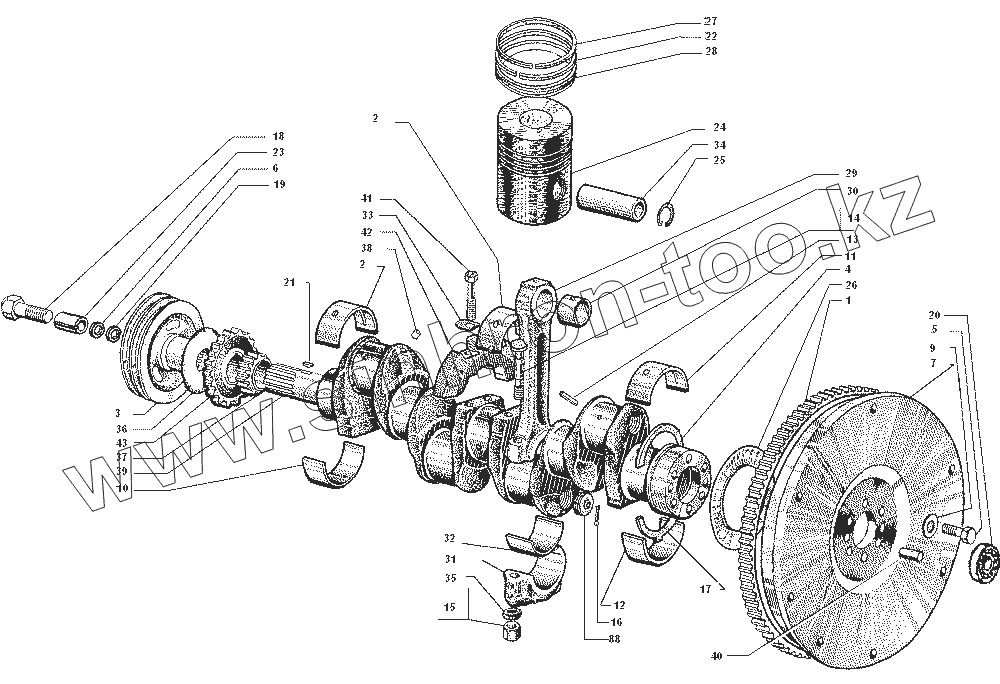

Каталог запасных частей к технике: ЗИЛ-43272Н, 43273Н. Поршень, коленчатый вал и маховик
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 245-1004010 | 245-1004010 | Поршень с шатуном в сборе | |
| 240-1004100-А | 240-1004100-А | Шатун в сборе | |
| А20.07.000 | А20.07.000 | Болт шатунный с гайкой в сборе | |
| 245-1005014-Б | 245-1005014-Б | Вал коленчатый в сборе | |
| 245-1004140 ТБ | 245-1004140 ТБ | Комплект вкладышей шатунных (состоит из деталей 245-1004158) | |
| 245-1005015-Б | 245-1005015-Б | Вал коленчатый в сборе | |
| 245-1005010-Б | 245-1005010-Б | Вал коленчатый с вкладышами в сборе | |
| 1 | 50-1005121-А | Венец маховика | |
| 2 | 245-1005170 | Вкладыш коренной | |
| 3 | 245-1005131-С | Шкив | |
| 4 | А23.01-10401 | Полукольцо | |
| 5 | 245-1005127 | Болт крепления маховика | |
| 6 | 245-1005133-В | Кольцо наружное | |
| 7 | 245-1005114-10 | Маховик в сборе | |
| 8 | 50-1005157-В | Заглушка | |
| 9 | 245-1005128 | Шайба | |
| 10 | 245-1005171 | Вкладыш коренной | |
| 11 | 245-1005177 | Вкладыш коренной | |
| 12 | 245-1005179 | Вкладыш коренной | |
| 13 | 50-1005191-А | Трубка | |
| 14 | А20.07.002 | Болт шатунный | |
| 15 | А20.03.001 | Гайка | |
| 16 | 4х22.019 | Шплинт | |
| 17 | А23.01-10403 | Полукольцо | |
| 18 | 245-1005054-В | Болт коленчатого вала | |
| 19 | 245-1005132-В | Кольцо внутреннее | |
| 20 | 306621-П | Подшипник | |
| 22 | 260-1004063 | Кольцо компрессионное | |
| 23 | 245-1005134-В | Втулка | |
| 24 | А260-1004021-Ж | Поршень | |
| 25 | 240-1004022 | Кольцо стопорное | |
| 26 | 50-1005043 | Маслоотражатель | |
| 27 | 260-1004062 | Кольцо компрессионное | |
| 28 | 260-1004080 | Кольцо маслосъемное | |
| 29 | 240-1004112-А | Шатун | |
| 30 | 240-1004115-А | Втулка | |
| 31 | 240-1004125-А | Крышка шатуна | |
| 32 | 245-1004158 | Вкладыш шатунный | |
| 33 | 240-1005024 | Пластина стопорная | |
| 34 | 50-1004042-А1 | Палец поршневой | |
| 35 | 245-1004190 | Шайба | |
| 36 | 245-1005042 | Маслоотражатель | |
| 37 | 240-1005030-А | Шестерня | |
| 38 | 50-1005021-А | Заглушка | |
| 39 | 240-1005020-Б | Вал коленчатый | |
| 40 | 50-1005019 | Штифт | |
| 41 | 240-1005018 | Болт крепления противовеса | |
| 42 | 240-1005017 | Противовес | |
| 43 | 240-1005033-01 | Шестерня |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
