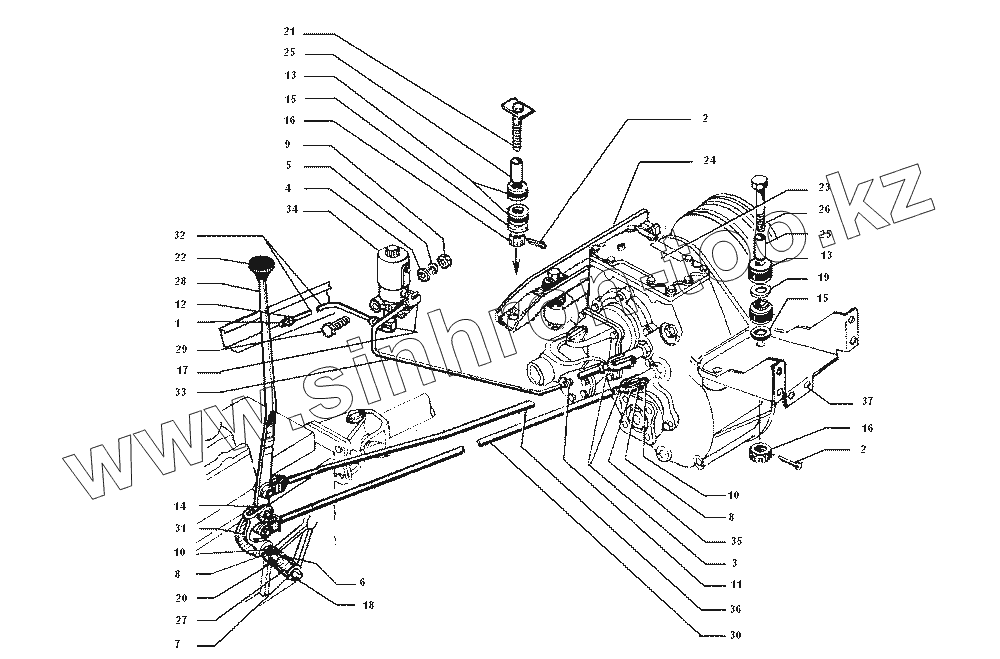

Каталог запасных частей к технике: ЗИЛ-43272Н, 43273Н. Подвеска и управление раздаточной коробкой
1
2
2
3
4
5
6
7
8
8
9
10
10
11
12
13
13
14
15
15
16
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 307908-П | 307908-П | Сапун в сборе | |
| 1 | 305914-П | Шайба | |
| 2 | 258054-П29 | Шплинт | |
| 3 | 250515-П29 | Гайка | |
| 4 | 252038-П29 | Шайба | |
| 5 | 252135-П2 | Шайба пружинная | |
| 6 | 252136-П2 | Шайба пружинная | |
| 7 | 252137-П2 | Шайба пружинная | |
| 8 | 258053-П29 | Шплинт | |
| 9 | 250510-П29 | Гайка | |
| 10 | 260088-П29 | Палец | |
| 11 | 300200-П29 | Штуцер | |
| 12 | 300420-01 | Штуцер | |
| 13 | 131-1801028 | Подушка подвески раздаточной коробки в сборе | |
| 14 | 303361-П2 | Шайба | |
| 15 | 305826-П29 | Шайба | |
| 16 | 413005-П29 | Гайка шестигранная прорезная специальная (d=М16, S=24, H=19, h=13) | |
| 17 | 421171-П | Угольник ввертной | |
| 18 | 201542-П29 | Болт | |
| 19 | 305603-П | Шайба | |
| 20 | 201499-П29 | Болт | |
| 21 | 131-1801046-Б | Болт с опорной пластиной в сборе | |
| 22 | 130-1702159 | Рукоятка рычага переключения передач в сборе | |
| 23 | 432720-1800012 | Раздаточная коробка с коробкой отбора мощности и кронштейном стояночного тормоза в сборе | |
| 23 | 432720-1800020 | Раздаточная коробка в сборе | |
| 24 | 131-1801023-30 | Балка подвески раздаточной коробки | |
| 25 | 131-1801040-Б | Втулка подушек распорная | |
| 26 | 131-1801046-В | Болт с опорной пластиной в сборе | |
| 27 | 131-1804031-А | Кронштейн рычага | |
| 28 | 433420-1804040 | Рычаг управления раздаточной коробкой | |
| 29 | 200272-П29 | Болт | |
| 30 | 432720-1804086 | Тяга включения первой передачи раздаточной коробки | |
| 31 | 131-1804173 | Серьга | |
| 32 | 433420-1804244-10 | Трубка к клапану | |
| 33 | 433420-1804260 | Трубка от клапана управления к камере привода переднего моста раздаточной коробки | |
| 34 | 4331-3747100-10 | Клапан электромагнитный в сборе | |
| 35 | 122-2104136 | Вилка тяг резьбовая | |
| 36 | 432720-1804067 | Тяга включения второй передачи раздаточной коробки | |
| 37 | 131-1801022 | Кронштейн подвески раздаточной коробки |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
