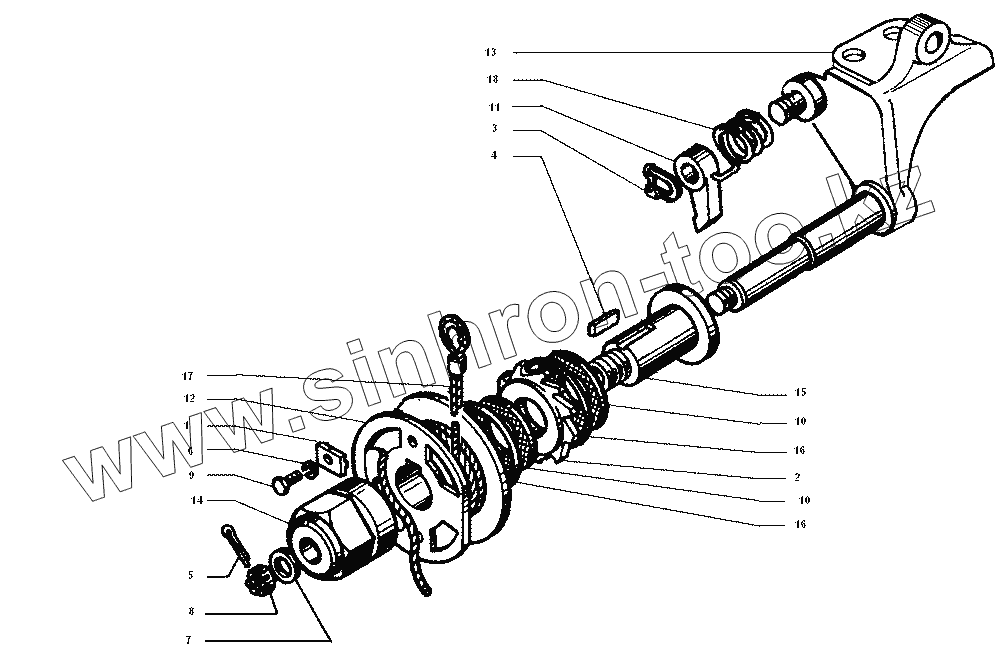

Каталог запасных частей к технике: ЗИЛ-43272Н, 43273Н. Лебедка держателя запасного колеса

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

10

10

11

12

13

14

15

16

16

17

18

Позиция на иллюстрации	Заводской номер детали		Название детали
131Д-3105814	131Д-3105814		Лебедка держателя запасного колеса в сборе
1	157-3925229		Планка крепления троса лебедки к барабану
2	131-3105837		Колесо лебедки храповое
3	416006-П29		Шайба замочная
4	304926-П29		Шпонка призматическая специальная (bномин=12, bпред.откл=-0,035, h=8, l=25)
5	258040-П29		Шплинт
6	252134-П2		Шайба пружинная
7	252016-П29		Шайба
8	250978-П29		Гайка
10	131-3105847-Б		Шайба лебедки фрикционная
11	131-3105839		Собачка храпового колеса
12	131-3105833		Барабан лебедки
13	131Д-3105824		Кронштейн лебедки в сборе
14	131В-3105819-30		Гайка левой лебедки
15	131В-3105817-20		Втулка левой лебедки
16	130-2202225		Манжета скользящей вилки
17	131-3105880-А		Трос лебедки в сборе
18	131В-3105841		Пружина собачки храпового колеса левой лебедки (для модели 137Т деталь устанавливается по требованию заказчика)

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
