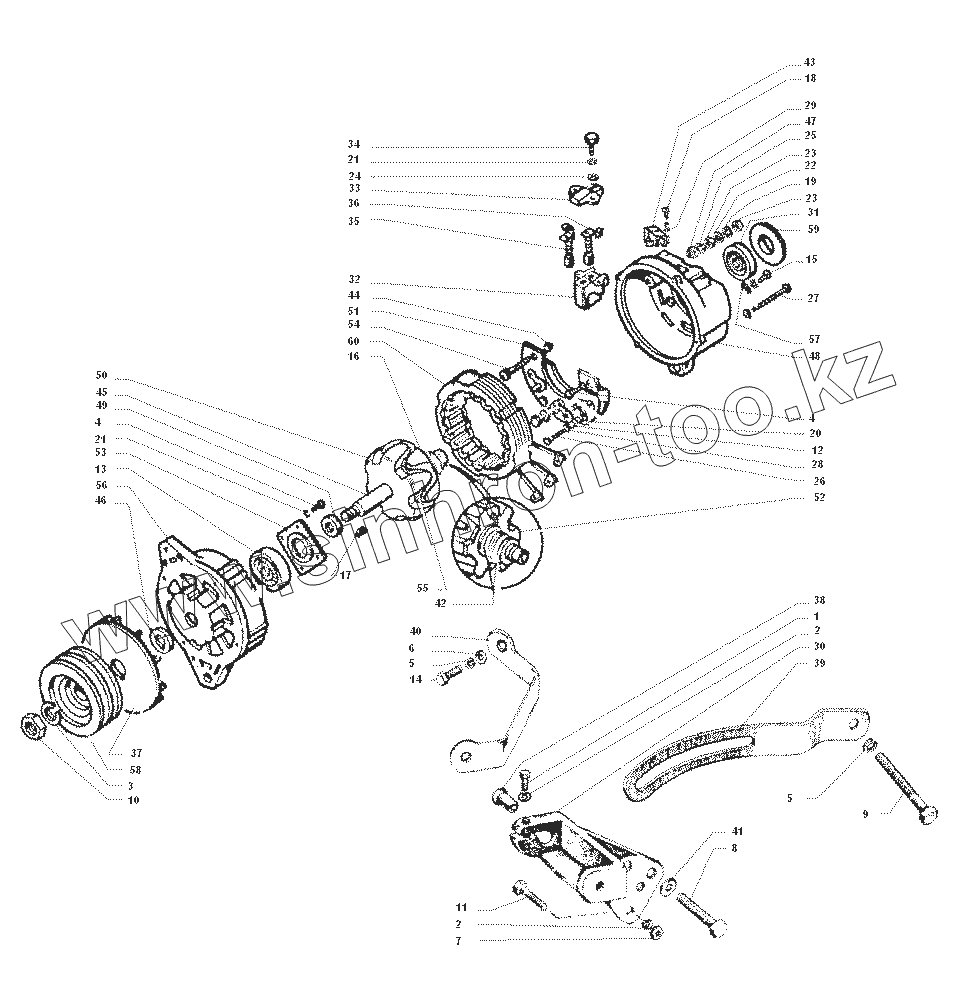

Каталог запасных частей к технике: ЗИЛ-43272Н, 43273Н. Генератор и его установка
1
2
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 432900-3701010 | 432900-3701010 | Генератор 2022.3771 | |
| 2022-3771010-06 | 2022-3771010-06 | Генератор без шкива и вентилятора для запасных частей | |
| ИАЕЮ.435214.014-05 | ИАЕЮ.435214.014-05 | Блок выпрямительный БПВ46-90-02 | |
| Х-4003 | Х-4003 | Гайка | |
| 1 | М8-6gх20.88.35.019 | Болт | |
| 2 | 8.65Г.06 | Шайба | |
| 3 | МХ-0234Т | Шайба пружинная | |
| 4 | МХ-0093-10 | Винт | |
| 5 | 10.65Г.06 | Шайба | |
| 6 | 10.01.08кп.019 | Шайба | |
| 7 | М8-6Н.6.06 | Гайка | |
| 8 | М12-6gх30.88.35.019 | Болт | |
| 9 | М10-6gх50.88.35.019 | Болт | |
| 10 | МХ-0235-01 | Гайка | |
| 11 | М8-6gх95.88.35.019 | Болт | |
| 12 | 8Х-1496 | Шайба | |
| 13 | В6-180603КС9 | Подшипник | |
| 14 | М10-6gх20.88.35.019 | Болт | |
| 15 | 7Х-1598 | Винт | |
| 16 | 1702.3771213 | Наконечник полюсный со стороны контактных | |
| 17 | 45 9824 1259 | Шпонка | |
| 18 | 8Х-4166 | Винт | |
| 19 | М11-40076Т | Шайба пружинная | |
| 20 | МХ-1303Т | Шайба изоляционная | |
| 21 | Х-4001Т | Шайба пружинная | |
| 22 | МХ-0276 | Шайба | |
| 23 | 8Х-1533 | Гайка | |
| 24 | 8Х-1497 | Шайба | |
| 25 | Х-1482Т | Шайба пружинная | |
| 26 | МХ-1246 | Винт | |
| 27 | МХ-1210 | Винт | |
| 28 | Х-1012Т | Шайба | |
| 29 | М11-40028 | Шайба | |
| 30 | 240-3701056-Г | Кронштейн | |
| 31 | В6-180502К1С9Ш1 | Подшипник | |
| 32 | Г250П1-3701010 | Щеткодержатель в сборе | |
| 32 | Г250П1-3701011 | Щеткодержатель | |
| 33 | Г250П1-3701012 | Крышка щеткодержателя | |
| 34 | Г250-3701016 | Болт специальный | |
| 35 | Г250П1-3701020 | Щетка | |
| 36 | Г250П1-3701030 | Щетка | |
| 37 | 32.3701055 | Вентилятор | |
| 38 | 245-3701057 | Втулка | |
| 39 | 245-3701063-В | Планка | |
| 40 | 240-3701068-Г | Растяжка | |
| 41 | 245-3701069 | Шайба | |
| 42 | Г250-3701205-01 | Кольцо контактное | |
| 43 | 3802.3701306 | Колодка | |
| 44 | Г250И1-3701308 | Втулка | |
| 45 | 1702.3771211 | Вал | |
| 46 | 581.3701054 | Втулка | |
| 47 | Г250-3701319А1Т | Втулка изоляционная | |
| 48 | 2022.3771300 | Крышка со стороны контактных колец с выпрямительным блоком в сборе | |
| 48 | 2022.3771301 | Крышка со стороны контактных колец | |
| 49 | 1702.3771216 | Втулка распорная | |
| 50 | 1702.3771212 | Наконечник полюсный | |
| 51 | 2022.3771320 | Выпрямительный блок со жгутом в сборе | |
| 52 | 2002.3771200 | Ротор | |
| 53 | Г250-3701404 | Шайба специальная | |
| 54 | Г250-3701352А1-01 | Болт контактный | |
| 55 | 2002.3771220 | Катушка возбуждения | |
| 56 | 32.3701400 | Крышка со стороны привода | |
| 57 | ВК14-3708053 | Скоба | |
| 58 | 2022.3771051 | Шкив | |
| 59 | 2022.3771060 | Крышка подшипника | |
| 60 | 2002.3771100 | Статор |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
