Каталог запасных частей к технике: ЗИЛ-43272Н, 43273Н. Двухсекционный тормозной кран

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

10

11

12

13

14

15

16

17

18

18

19

20

21

22

23

24

25

25

26

26

27

27

28

29

29

30

31

31

31

32

33

34

35

36

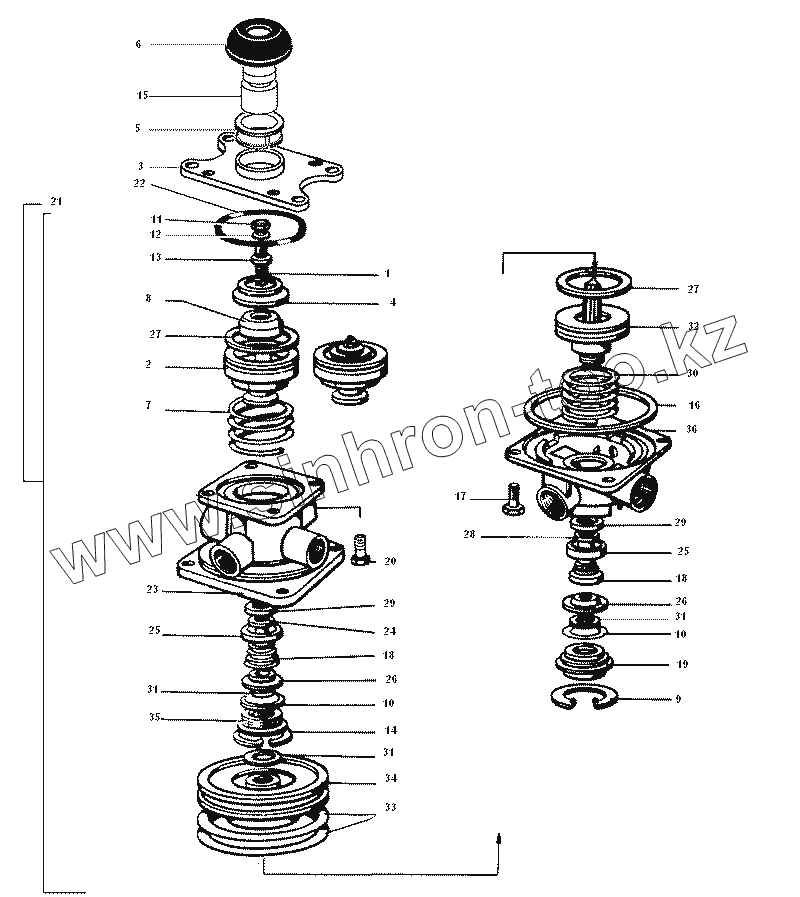

Позиция на иллюстрации	Заводской номер детали		Название детали
100-3514208	100-3514208		Кран тормозной в сборе
1	302200-П29		Винт установочный
2	100-3514052		Поршень верхний
3	100-3514212		Крышка
4	100-3514056		Тарелка пружины
5	100-3514077		Втулка рычага
6	100-3514180-01		Оболочка защитная
7	100-3514050		Пружина
8	100-3514055		Элемент уравновешивающий
9	489310-П2		Кольцо упорное
10	100-3536029		Кольцо
11	250508-П29		Гайка
12	305887-П2		Шайба пружинная
13	305893-П29		Шайба
14	489306-01		Кольцо упорное
15	100-3514278		Толкатель
16	100-3514049		О-образное кольцо
17	201458-П29		Болт
18	100-3514026		Пружина
19	100-3514044		Окно выпускное в сборе
20	201454-П29		Болт
21	100-3514010		Кран тормозной двухсекционный в сборе
22	100-3514013		Кольцо прокладочное опорной плиты
23	100-3514020		Корпус верхний тормозного крана
24	100-3514022		Корпус клапана
25	100-3514024		Колпачок
26	100-3514027		Кольцо опорное
27	100-3514035		Кольцо
28	100-3514042		Корпус клапана
29	100-3514023		Кольцо клапана
30	100-3514036		Пружина
31	100-3514028		О-образное кольцо
32	100-3514034		Поршень малый
33	100-3514033		Кольцо
34	100-3514032		Поршень большой
35	100-3514030		Обойма
36	100-3514040		Корпус нижний

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
