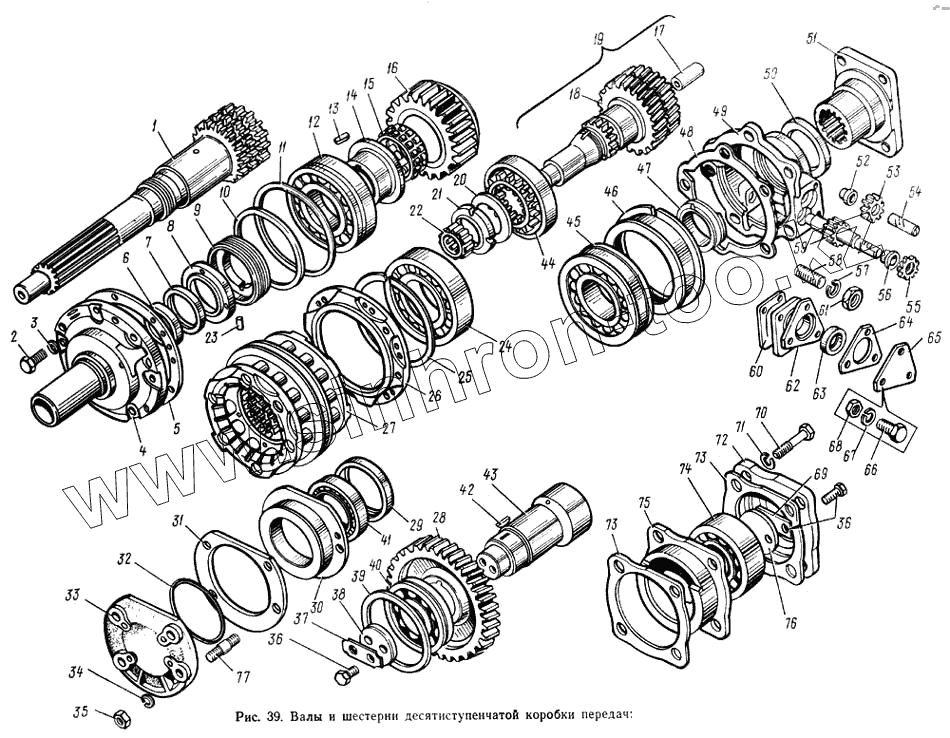

Каталог запасных частей к технике: ЗИЛ-133ГЯ. Валы и шестерни десятиступенчатой коробки передач
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
49
50
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
73
74
75
76
77
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4 593 569 023 | 4 593 569 023 | Болт крепления датчика | |
| 1/55407/21 | 1/55407/21 | Болт крепления крышки | |
| 1/55414/21 | 1/55414/21 | Болт | |
| 870014-П2 | 870014-П2 | Болт крышки заднего подшипника | |
| 15.1770210 | 15.1770210 | Вал промежуточный делителя передач в сборе | |
| 14.1701047 | 14.1701047 | Вал промежуточный коробки передач в сборе _ | |
| 15.3802050 | 15.3802050 | Валик привода спидометра в сборе | |
| 1/33013/01 | 1/33013/01 | Винт гнезда заднего подшипника | |
| 870510-П29 | 870510-П29 | Гайка крепления фланца | |
| 15.1770174 | 15.1770174 | Каретка синхронизатора | |
| 14.1701246 | 14.1701246 | Каркас | |
| 14.1701234 | 14.1701234 | Каркас задней манжеты | |
| 14.1701212 | 14.1701212 | Каркас манжеты крышки заднего подшипника вторичного вала | |
| 14.1701344 | 14.1701344 | Каркас передней манжеты | |
| 14.1601330 | 14.1601330 | Кожух защитный фланца картера сцепления (транспортный) | |
| 15.1770056 | 15.1770056 | Кольцо конусное | |
| 15.1770196 | 15.1770196 | Кольцо конусное зубчатой муфты | |
| 15.1770176 | 15.1770176 | Кольцо фрикционное синхронизатора | |
| 14.3802060 | 14.3802060 | Манжета валика привода спидометра | |
| 14.1701211 | 14.1701211 | Манжета крышки заднего подшипника вторичного вала | |
| 14.1701210 | 14.1701210 | Манжета крышки заднего подшипника вторичного вала с пружиной в сборе | |
| 14.1701233-01 | 14.1701233-01 | Манжета первичного вала задняя | |
| 14.1701342 | 14.1701342 | Манжета первичного вала передняя | |
| 14.1701340 | 14.1701340 | Манжета первичного вала передняя с пружиной в сборе | |
| 15.1770194 | 15.1770194 | Муфта зубчатая синхронизатора | |
| 15.1770178 | 15.1770178 | Палец блокирующий синхронизатора | |
| 15.1770182 | 15.1770182 | Палец фиксирующий синхронизатора | |
| 14.17011235 | 14.17011235 | Пружина задней манжеты | |
| 14.1701245 | 14.1701245 | Пружина манжеты | |
| 14.1701220 | 14.1701220 | Пружина манжеты крышки заднего подшипника | |
| 14.17011346 | 14.17011346 | Пружина передней манжеты | |
| 14.1701170 | 14.1701170 | Пружина фиксирующего пальца синхронизатора | |
| 14.1701440 | 14.1701440 | Указатель уровня масла в коробке передач в сборе | |
| 14.3802042 | 14.3802042 | Фланец датчика спидометра в сборе | |
| 1/05200/01 | 1/05200/01 | Шайба плоская | |
| 14.1701243 | 14.1701243 | Шайба-пружина крепления фланца | |
| 867711-П | 867711-П | Шарик БV 7,938 мм Н | |
| 864709-П | 864709-П | Шарикоподшипник первичного вала передний | |
| 15.1770054 | 15.1770054 | Шестерня первичного сала делителя передач | |
| 258250-П29 | 258250-П29 | Шплинт-проволока | |
| 870754-П2 | 870754-П2 | Штифт-заглушка | |
| 1 | 15.1770044 | Вал первичный делителя передач | |
| 2 | 1/13069/21 | Болт | |
| 3 | 870851-П29 | Шайба замковая | |
| 4 | 14.1701039 | Крышка заднего подшипника первичного вала в сборе | |
| 5 | 14.1701042 | Прокладка крышки заднего подшипника | |
| 6 | 14.1701238 | Манжета в сборе | |
| 7 | 14.1701230 | Манжета первичного вала задняя с пружиной в сборе | |
| 8 | 870512-П2 | Гайка кольцевая первичного вала | |
| 9 | 15.1770092 | Кольцо маслонагнетающее первичного вала | |
| 10 | 14.1701035 | Прокладка регулировочная толщиной 0,2 мм | |
| 10 | 14.1701036 | Прокладка регулировочная толщиной 0,3 мм | |
| 11 | 14.1701034 | Кольцо стопорное | |
| 12 | 15.1770084-01 | Подшипник шариковый радиальный однорядный | |
| 13 | 870801-П2 | Шпонка призматическая втулки подшипника | |
| 14 | 15.1770086 | Втулка заднего подшипника первичного вала | |
| 15 | 15.1770064-01 | Подшипник роликовый радиальный с длинными цилиндрическими роликами двухрядный без колец | |
| 16 | 15.1770050 | Шестерня первичного вала делителя передач в сборе | |
| 17 | 14.1701043 | Втулка маслопропускная первичного вала | |
| 18 | 15.1701030 | Вал первичный коробки передач | |
| 19 | 15.1701025 | Вал первичный коробки передач в сборе | |
| 20 | 15.1701044 | Шайба | |
| 21 | 870511-П2 | Гайка кольцевая подшипника первичного вала | |
| 22 | 15.1701031 | Роликоподшипник первичного вала передний | |
| 23 | 870767-П2 | Штифт стопорный маслонагнетающего кольца | |
| 24 | 15.1701032 | Шарикоподшипник первичного вала задний | |
| 25 | 14.1701034 | Кольцо стопорное | |
| 26 | 15.1701040 | Крышка заднего подшипника первичного вала | |
| 27 | 15.1770160 | Синхронизатор делителя передач в сборе | |
| 28 | 15.1770216 | Шестерня промежуточного вала | |
| 29 | 15.1701072 | Втулка распорная переднего подшипника промежуточного вала | |
| 30 | 15.1770256 | Гнездо заднего подшипника промежуточного вала | |
| 31 | 15.1770248 | Прокладка крышки переднего подшипника | |
| 32 | 15.1770246 | Кольцо уплотнительное | |
| 33 | 15.1770244 | Крышка переднего подшипника | |
| 34 | 870856-П29 | Шайба замковая | |
| 35 | 1/61015/11 | Гайка | |
| 36 | 1/55404/33 | Болт упорной шайбы | |
| 37 | 15.1770239 | Планка стопорная | |
| 38 | 15.1770238 | Шайба упорная | |
| 39 | 15.1770236 | Кольцо установочное | |
| 40 | 15.1770234-01 | Шарикоподшипник радиальный | |
| 41 | 15.1770254 | Роликоподшипник | |
| 42 | 870823-П2 | Шпонка сегментная | |
| 43 | 15.1770214 | Вал промежуточный делителя передач | |
| 44 | 15.1770190 | Муфта синхронизатора в сборе | |
| 45 | 14.1701032 | Шарикоподшипник вторичного вала задний | |
| 46 | 14.1701034 | Кольцо стопорное | |
| 47 | 34.3802033 | Червяк привода спидометра | |
| 48 | 14.1701203 | Прокладка крышки заднего подшипника вторичного вала | |
| 49 | 14.1701040 | Крышка заднего подшипника | |
| 49 | 14.1701205 | Крышка заднего подшипника | |
| 50 | 14.1701244-01 | Манжета | |
| 50 | 864180-П | Манжета | |
| 51 | 14.1701240 | Фланец крепления карданного вала к вторичному валу коробки передач | |
| 52 | 14.3802074 | Штифт упорный шестерни привода спидометра | |
| 53 | 14.3802054 | Шестерня привода датчика спидометра | |
| 54 | 14.3802052 | Валик привода спидометра | |
| 55 | 14.3802054 | Шестерня привода датчика спидометра | |
| 56 | 14.3802024 | Втулка шестерни привода спидометра | |
| 57 | 1/05166/73 | Шайба пружинная | |
| 58 | 1/35433/21 | Шпилька | |
| 59 | 14.3802034 | Шестерня привода спидометра | |
| 60 | 14.3802069 | Прокладка датчика спидометра | |
| 61 | 1/61008/11 | Гайка | |
| 62 | 14.3802043 | Фланец датчика спидометра | |
| 63 | 14.3802059 | Манжета валика привода спидометра с пружиной в сборе | |
| 64 | 14.3802063 | Прокладка датчика спидометра | |
| 65 | 34.3802072 | Заглушка фланца датчика спидометра | |
| 66 | 201458-П8 | Болт | |
| 67 | 252135-П2 | Шайба пружинная | |
| 68 | 250510-П8 | Гайка | |
| 69 | 14.1701076 | Планка стопорных болтов упорной шайбы | |
| 70 | 1/55409/21 | Болт | |
| 71 | 1/05170/73 | Шайба пружинная | |
| 72 | 14.1701074 | Крышка заднего подшипника промежуточного вала | |
| 73 | 14.1701075 | Прокладка крышки заднего подшипника | |
| 74 | 14.1701073 | Роликоподшипник сферический промежуточного вала задний | |
| 75 | 14.1701078 | Стакан заднего подшипника промежуточного вала | |
| 76 | 14.1701060 | Шайба упорная заднего подшипника | |
| 77 | 1/35301/21 | Шпилька крепления крышки переднего подшипника |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
