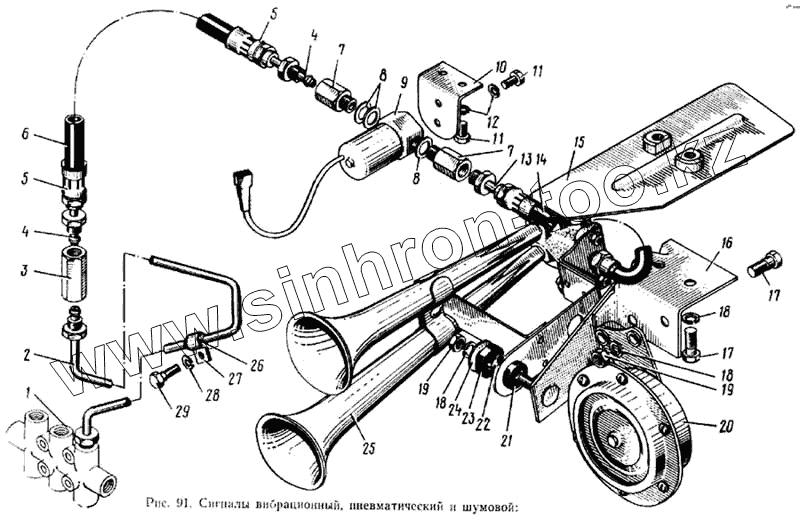

Каталог запасных частей к технике: ЗИЛ-133ГЯ. Сигналы вибрационный, пневматический и шумовой
1
2
3
4
4
5
5
6
7
7
8
8
9
10
11
11
12
13
14
15
16
17
17
18
18
18
19
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-3721430 | 130-3721430 | Шланг к электромагнитному пневмоклапану в сборе | |
| 131В-3721439 | 131В-3721439 | Вставка шланга | |
| 1 | 133ВЯ-3560056 | Коробка распределительная | |
| 2 | 133ВЯ-3721256 | Трубка от распределительной коробки воздуха к соединительному штуцеру | |
| 3 | 300359-П29 | Штуцер | |
| 4 | 130-3810084 | Наконечник шланга в сборе | |
| 5 | 120-1104188 | Муфта обжимная | |
| 6 | 131В-3721431 | Шланг | |
| 7 | 300389-П29 | Штуцер ввертной | |
| 8 | 305877-П | Шайба | |
| 9 | 130-3721125 | Электромагнитный пневмоклапан в сборе | |
| 10 | 130-3721274 | Кронштейн электромагнитного пневмоклапана | |
| 11 | 201416-П29 | Болт | |
| 11 | 201416-П29 | Болт | |
| 12 | 252134-П2 | Шайба пружинная | |
| 13 | 130-3810041 | Наконечник шланга | |
| 14 | 133ВЯ-3721442 | Шланг от пневмоклапана к пневмосигналу в сборе | |
| 15 | 130-3721136 | Усилитель кронштейна сигналов в сборе | |
| 16 | 130-3721024-В | Кронштейн звукового и пневматического сигналов в сборе | |
| 17 | 201456-П29 | Болт | |
| 18 | 252135-П2 | Шайба пружинная | |
| 18 | 252135-П2 | Шайба пружинная | |
| 19 | 250510-П8 | Гайка | |
| 20 | 130Т-3721020-Б | Сигнал звуковой типа С311-В в сборе | |
| 21 | 131В-3721249 | Втулка распорная кронштейна сигнала | |
| 22 | 110-3721019 | Втулка крепления сигнала буферная | |
| 23 | 110-3721023 | Шайба буферная крепления пневмосигнала | |
| 24 | 155Ю-3721026 | Шайба плоская специальная | |
| 25 | 133В-3721250 | Сигнал пневматический типа С40-В в сборе | |
| 26 | 120-3802046 | Втулка | |
| 27 | 306787-П29 | Хомут | |
| 28 | 252154-П2 | Шайба пружинная | |
| 29 | 201420-П8 | Болт |
