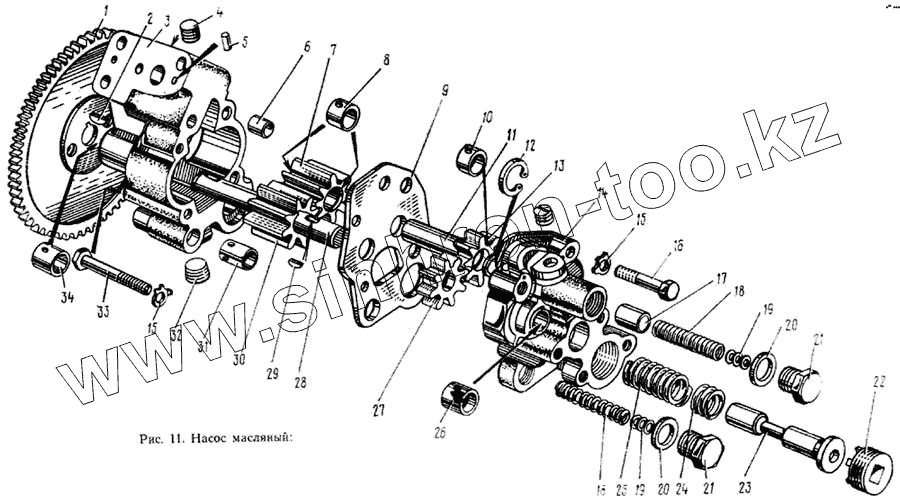

Каталог запасных частей к технике: ЗИЛ-133ГЯ. Насос масляный
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
17
18
19
19
20
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 740.1011398-10 | 740.1011398-10 | Трубка всасывающая масляного насоса в сборе | |
| 740.1011019 | 740.1011019 | Корпус радиаторной секции масляного насоса с втулкой в сборе | |
| 740.1011040 | 740.1011040 | Шестерня ведущая нагнетающей секции в сборе с валиком | |
| 740.1011032 | 740.1011032 | Шестерня ведомая нагнетающей секции | |
| 740.1011114 | 740.1011114 | Шестерня ведомая радиаторной секции | |
| 1 | 740.1011230 | Шестерня ведомая привода масляного насоса | |
| 2 | 870804-П2 | Шпонка сегментная | |
| 3 | 740.1011020 | Корпус нагнетающей секции | |
| 4 | 262532-П29 | Пробка КГ 1/4" | |
| 5 | 870768-П | Штифт установочный | |
| 6 | 740.1011106 | Втулка установочная корпуса нагнетающей секции | |
| 7 | 740.1011030 | Шестерня ведомая нагнетающей секции в сборе | |
| 8 | 740.1011035 | Втулка оси ведомых шестерен | |
| 9 | 740.1011049 | Проставка масляного насоса | |
| 10 | 740.1011037 | Втулка оси ведомых шестерен | |
| 11 | 740.1011025 | Ось ведомых шестерен | |
| 12 | 740.1011085 | Кольцо оси ведомых шестерен | |
| 13 | 740.1011110 | Шестерня ведомая радиаторной секции в сборе с втулкой | |
| 14 | 740.1011021 | Корпус радиаторной секции | |
| 15 | 870850-П29 | Шайба замковая | |
| 16 | 1/60441/21 | Болт стяжной масляного насоса | |
| 17 | 740.1011364 | Клапан предохранительный | |
| 18 | 740.1011058 | Пружина предохранительного клапана радиаторной секции | |
| 19 | 1/35501/01 | Шайба регулировочная | |
| 20 | 1/02599/60 | Прокладка пробки клапана | |
| 21 | 870887-П29 | Пробка предохранительного клапана | |
| 22 | 740.1011062 | Пробка клапана системы смазки | |
| 23 | 740.1011055 | Клапан системы смазки | |
| 24 | 870620-П29 | Шайба регулировочная | |
| 25 | 740.1011057 | Пружина клапана системы смазки | |
| 26 | 740.1011039 | Втулка оси ведомых шестерен | |
| 27 | 740.1011100 | Шестерня ведущая радиаторной секции масляного насоса | |
| 28 | 740.1011042 | Валик ведущей шестерни масляного насоса | |
| 29 | 870802-П2 | Шпонка сегментная шестерни ведущей радиаторной секции | |
| 30 | 740.1011-045 | Шестерня ведущая нагнетающей секции | |
| 31 | 740.1011364 | Клапан предохранительный | |
| 32 | 870882-П29 | Пробка КГ 3/8" масляных каналов нагнетающей секции | |
| 33 | 1/60447/21 | Болт | |
| 34 | 740.1011034 | Втулка валика масляного насоса |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
