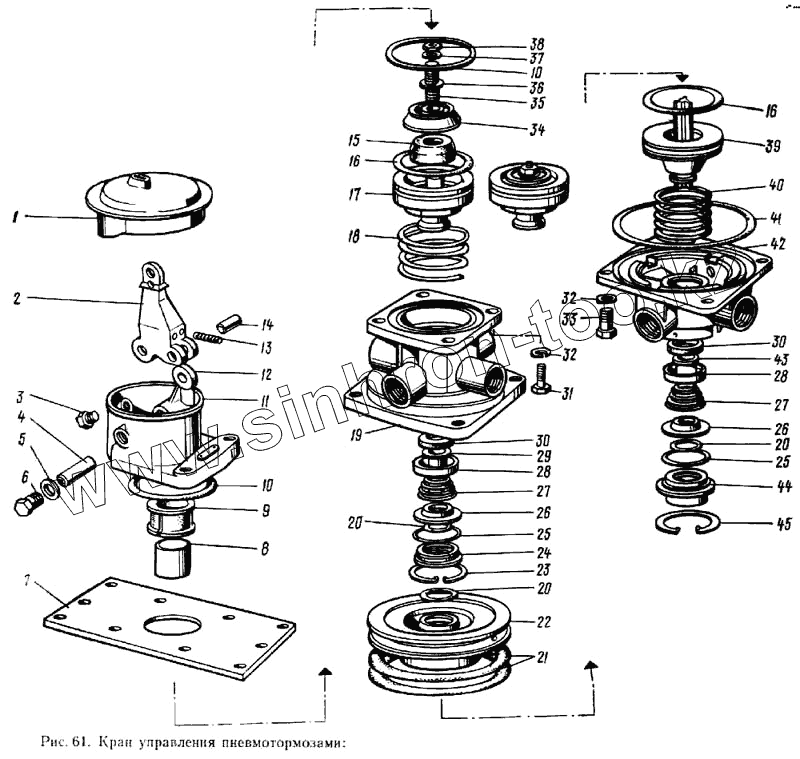

Каталог запасных частей к технике: ЗИЛ-133ГЯ. Кран управления пневмотормозами

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

10

11

12

13

14

15

16

16

17

18

19

20

20

20

21

22

23

24

25

25

26

26

27

27

28

28

29

30

30

31

32

32

33

34

35

36

37

38

39

40

41

42

43

44

45

Позиция на иллюстрации	Заводской номер детали		Название детали
305133-П	305133-П		Пробка транспортная
100-3514073	100-3514073		Втулка корпуса рычага
100-3514070	100-3514070		Рычаг тормозного крана в сборе
1	100-3514080		Оболочка защитная
2	100-3514074		Рычаг
3	100-3514015		Винт запорный
4	100-3514076		Ось рычага
5	309792-П		Кольцо уплотнительное
6	100-3514078		Пробка резьбовая
7	100-3514012		Плита опорная тормозного крана
8	100-3514079		Толкатель
9	100-3514077		Втулка рычага
10	100-3514013		Кольцо прокладочное опорной плиты
11	100-3514071		Корпус рычага тормозного крана
12	100-3514075		Ролик рычага
13	480704-П29		Винт
14	484107-П29		Штифт
15	100-3514055		Элемент уравновешивающий
16	100-3514035		Кольцо
17	100-3514052		Поршень верхний
18	100-3514050		Пружина
19	100-3514020		Корпус верхний тормозного крана
20	100-3514028		О-образное кольцо
21	100-3514033		Кольцо
22	100-3514032		Поршень большой
23	489306-П		Кольцо упорное
24	100-3514030		Обойма
25	100-3536029		Кольцо
26	100-3514027		Кольцо опорное
27	100-3514026		Пружина
28	100-3514024		Колпачок
29	100-3514022		Корпус клапана
30	100-3514023		Кольцо клапана
31	201460-П29		Болт
32	305890-П2		Шайба пружинная специальная
33	201458-П29		Болт
34	100-3514056		Тарелка пружины
35	302200-П29		Винт установочный
36	305893-П29		Шайба
37	305887-П2		Шайба пружинная
38	250508-П29		Гайка
39	100-3514034		Поршень малый
40	100-3514036		Пружина
41	100-3514049		О-образное кольцо
42	100-3514040		Корпус нижний
43	100-3514042		Корпус клапана
44	100-3514044		Окно выпускное в сборе
45	489310-П2		Кольцо упорное

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
