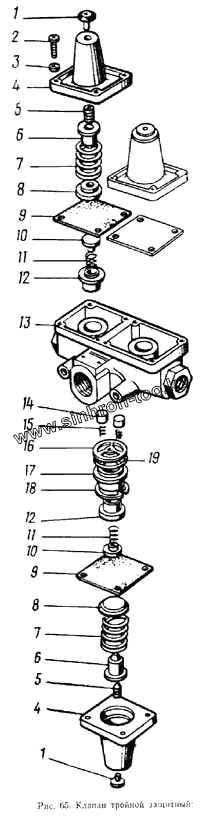

Каталог запасных частей к технике: ЗИЛ-133ГЯ. Клапан тройной защитный

Тип техники

Марка

Модель

Схема

1

1

2

3

4

4

5

5

6

6

7

7

8

8

9

10

10

10

11

11

12

12

13

14

15

16

17

18

19

Позиция на иллюстрации	Заводской номер детали		Название детали
1	100-3515243		Колпачок защитный
2	302210-П29		Винт
3	305887-П2		Шайба пружинная
4	100-3515240		Крышка корпуса клапана
5	302199-П29		Винт
6	100-3515234		Тарелка пружины
7	100-3515232		Пружина
8	100-3515233		Направляющая пружины
9	100-3515230		Диафрагма
10	100-3515221		Толкатель пружины
11	100-3515227		Пружина клапана
12	100-3515225		Клапан корпуса
13	100-3515220		Корпус тройного защитного клапана
14	100-3515228		Клапан корпуса
15	100-3515245		Пружина клапана
16	100-3515224		Шайба
17	100-3515222		Направляющая пружины
18	489313-П2		Кольцо упорное
19	100-3515223		О-образное кольцо
