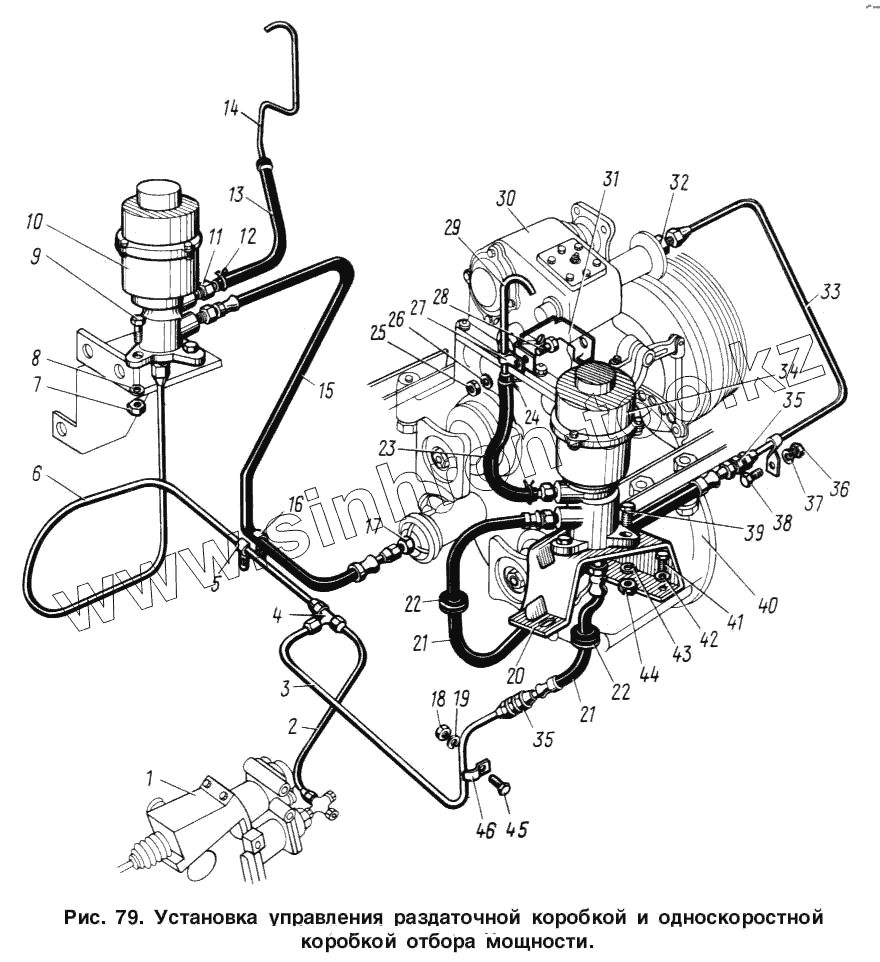

Каталог запасных частей к технике: ЗИЛ-131. Установка управления раздаточной коробкой
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
37
38
39
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 131-3514010-Б | Кран тормозной в сборе | |
| 2 | 131-1804250 | Трубка от тормозного крана к клапану управления раздаточной коробкой первая в сборе | |
| 3 | 131-4202392-Б | Трубка подвода воздуха к клапану управления односкоростной коробкой отбора мощности в сборе | |
| 4 | 421215-П | Тройник проходной | |
| 5 | 306762-П8 | Скоба | |
| 6 | 131-1804256 | Трубка от тормозного крана к клапану управления раздаточной коробкой вторая в сборе | |
| 7 | 250512-П8 | Гайка | |
| 8 | 252136-П2 | Шайба пружинная | |
| 9 | 201497-П8 | Болт | |
| 10 | 131-1804270 | Клапан управления с электромагнитом в сборе | |
| 11 | 300312-01 | Наконечник шланга | |
| 11 | 300312-01 | Наконечник шланга | |
| 12 | 308724-П2 | Хомут | |
| 13 | 131-1804319 | Шланг клапана управления раздаточной коробкой соединительный | |
| 14 | 137-1804259 | Трубка сапуна клапана управления раздаточной коробкой | |
| 15 | 131-1804316-А | Шланг от тормозного крана к клапану управления раздаточной коробкой в сборе | |
| 16 | 306725-П8 | Скоба | |
| 17 | 300200-П8 | Штуцер ввертной | |
| 18 | 250512-П8 | Гайка | |
| 19 | 252136-П2 | Шайба пружинная | |
| 20 | 137-1804281 | Кронштейн крепления клапана | |
| 21 | 131-1804316-А | Шланг от тормозного крана к клапану управления раздаточной коробкой в сборе | |
| 22 | 137-1804255 | Втулка крепления шланга | |
| 23 | 131-1804319 | Шланг клапана управления раздаточной коробкой соединительный | |
| 24 | 308724-П2 | Хомут | |
| 25 | 250512-П8 | Гайка | |
| 26 | 252136-П2 | Шайба пружинная | |
| 27 | 306737-П8 | Скоба | |
| 28 | 201495-П8 | Болт | |
| 29 | 137-1804259 | Трубка сапуна клапана управления раздаточной коробкой | |
| 30 | 131-4202010-Б | Коробка отбора мощности односкоростная в сборе (устанавливается по требованию заказчика)(на модель 137Т устанавливается как вариант по требованию заказчика) | |
| 30 | 137-4202010 | Коробка отбора мощности односкоростная в сборе | |
| 31 | 131-4202333 | Кронштейн крепления крестовины сапуна | |
| 32 | 300200-П8 | Штуцер ввертной | |
| 33 | 131-4202394-В2 | Трубка к камере включения коробки отбора мощности | |
| 34 | 137-1804270 | Клапан управления раздаточной коробкой с электромагнитом в сборе | |
| 35 | 421160-П8 | Штуцер проходной | |
| 36 | 250510-П8 | Гайка | |
| 37 | 252135-П2 | Шайба пружинная | |
| 38 | 201456-П8 | Болт | |
| 39 | 201497-П8 | Болт | |
| 40 | 131-1800010 | Раздаточная коробка со стояночным тормозом в сборе | |
| 41 | 201456-П8 | Болт | |
| 42 | 252135-П2 | Шайба пружинная | |
| 43 | 252136-П2 | Шайба пружинная | |
| 44 | 250512-П8 | Гайка | |
| 45 | 201495-П8 | Болт | |
| 46 | 306762-П8 | Скоба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
