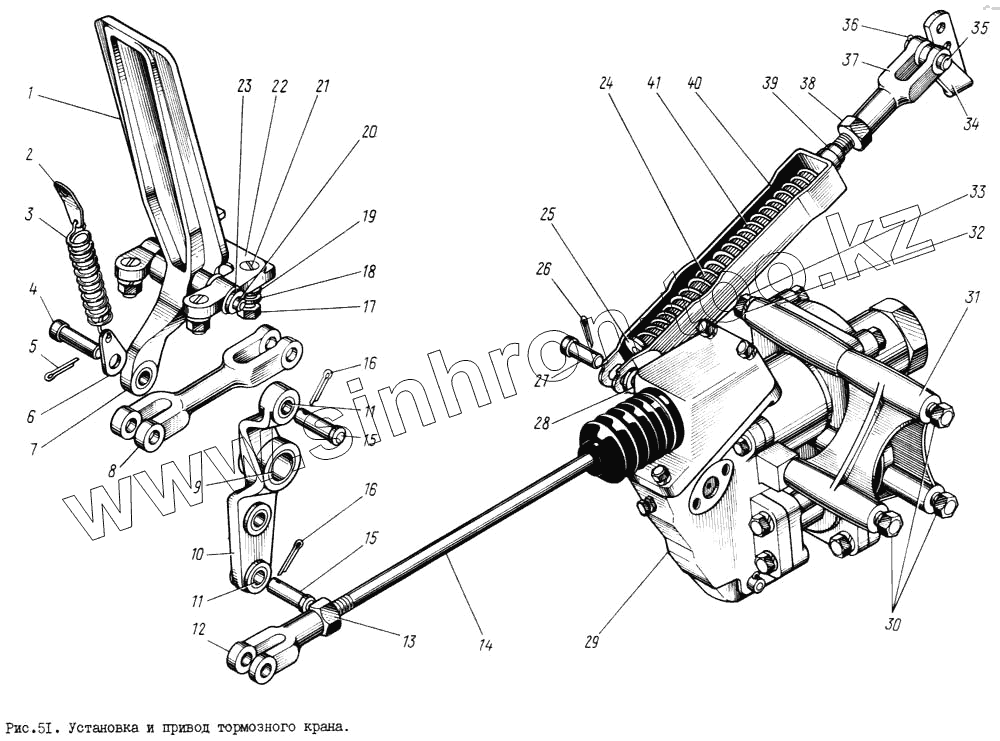

Каталог запасных частей к технике: ЗИЛ-131. Установка и привод тормозного крана
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 130-3504010-А | Педаль ножного тормоза в сборе | |
| 2 | 130-3504045 | Звено оттяжной пружины | |
| 3 | 130-3504094 | Пружина оттяжная педали тормоза | |
| 4 | 260060-П8 | Палец | |
| 5 | 258040-П8 | Шплинт | |
| 6 | 130-3504095 | Звено оттяжной пружины | |
| 7 | 305100-П | Втулка | |
| 8 | 130-3504052 | Тяга педали тормоза в сборе | |
| 9 | 130-3504027 | Втулка оси рычага | |
| 10 | 130-3504060 | Рычаг управления тормозным краном | |
| 11 | 305100-П | Втулка | |
| 12 | 307025-01 | Вилка регулировочная | |
| 13 | 250513-П8 | Гайка | |
| 14 | 130-3504065 | Тяга привода тормозного крана в сборе | |
| 15 | 260058-П8 | Палец | |
| 16 | 258038-П8 | Шплинт | |
| 17 | 250510-П8 | Гайка | |
| 18 | 252135-П2 | Шайба пружинная | |
| 19 | 305525-П8 | Шайба | |
| 20 | 130-3504145 | Ось педали тормоза | |
| 21 | 221666-П8 | Винт | |
| 22 | 130-3504050 | Кронштейн педали тормоза | |
| 23 | 130-3504147 | Чека оси педали тормоза | |
| 24 | 130-3504154-А | Тяга ручного привода тормозного крана в сборе | |
| 25 | 130-3504167 | Шайба направляющая | |
| 26 | 258038-П8 | Шплинт | |
| 27 | 260033-П8 | Палец тяги | |
| 28 | 252005-П8 | Шайба | |
| 29 | 131-3514010-Б | Кран тормозной в сборе | |
| 30 | 301375-П8 | Болт крепления тормозного крана | |
| 31 | 164АР-3504141 | Опора тормозного крана | |
| 32 | 252136-П2 | Шайба пружинная | |
| 33 | 250512-П8 | Гайка | |
| 34 | 131-3508235 | Ушко тяги привода тормозного крана | |
| 35 | 260058-П8 | Палец | |
| 36 | 258038-П8 | Шплинт | |
| 37 | 307026-01 | Вилка | |
| 38 | 250513-П8 | Гайка | |
| 39 | 130-3504155-Б | Тяга ручного привода в сборе | |
| 40 | 130-3504161 | Скоба тяги | |
| 41 | 164АР-3504171 | Пружина тяги |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
