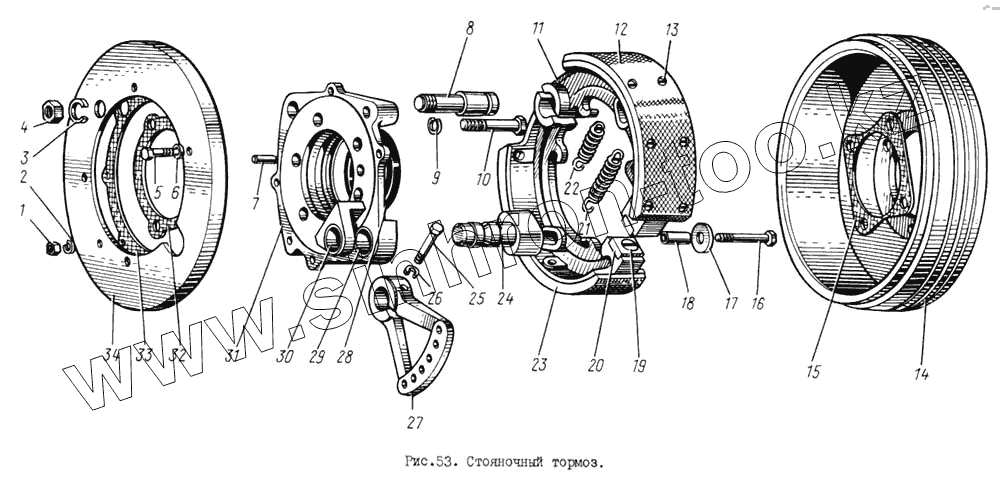

Каталог запасных частей к технике: ЗИЛ-131. Стояночный тормоз
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 131-3507050 | 131-3507050 | Барабан стояночного ручного тормоза с фланцем в сборе | |
| 1 | 250508-П8 | Гайка | |
| 2 | 252134-П2 | Шайба пружинная | |
| 3 | 252139-П2 | Шайба пружинная | |
| 4 | 250561-П8 | Гайка | |
| 5 | 201454-П8 | Болт | |
| 6 | 252135-П2 | Шайба пружинная | |
| 7 | 305417-П | Штифт установочный | |
| 8 | 130-3507022-А | Ось колодок стояночного тормоза | |
| 9 | 252136-П2 | Шайба пружинная | |
| 10 | 201499-П8 | Болт | |
| 11 | 130-3507019 | Колодка стояночного тормоза | |
| 12 | 130-3507020-10 | Накладка колодки стояночного тормоза фрикционная | |
| 13 | 304166-П | Заклепка | |
| 14 | 131-3507052 | Барабан стояночного тормоза | |
| 15 | 131-3507099 | Прокладка барабана стояночного тормоза | |
| 16 | 200223-П8 | Болт крепления колодок | |
| 17 | 305777-П8 | Шайба | |
| 18 | 130-3507173 | Трубка дистанционная | |
| 19 | 221666-П8 | Винт | |
| 20 | 130-3507064 | Сухарь колодок | |
| 21 | 130-3507048 | Пружина оттяжная колодок ручного тормоза большая | |
| 22 | 130-3507043 | Пружина оттяжная колодок ручного тормоза малая | |
| 23 | 130-3507015 | Колодка стояночного тормоза в сборе | |
| 24 | 130-3507110 | Кулак разжимной | |
| 25 | 200369-П8 | Болт | |
| 26 | 252137-П2 | Шайба пружинная | |
| 27 | 130-3507138 | Рычаг регулировочный | |
| 28 | 120-2402052-А3 | Манжета вторичного вала в сборе | |
| 29 | 130-3507126 | Втулка разжимного кулака большая | |
| 30 | 130-3507069 | Втулка разжимного кулака малая | |
| 31 | 131-3507010 | Кронштейн стояночного тормоза | |
| 32 | 131-3507013 | Прокладка кронштейна стояночного тормоза | |
| 33 | 130-3507073 | Прокладка щитка стояночного тормоза | |
| 34 | 130-3507091 | Щиток стояночного тормоза |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
