Соединительная головка

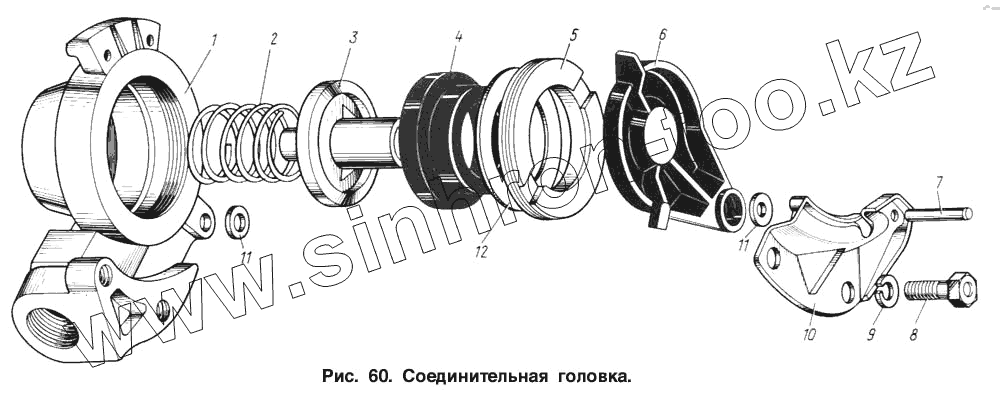

Каталог запасных частей к технике: ЗИЛ-131. Соединительная головка
zoom-in
zoom-out
enlarge
shrink
circle-right
circle-left
file-text2
info
cart
Тип техники
Не выбрано
Легковые автомобили
Грузовые автомобили и прицепы
Автобусы
Сельхозтехника
Спецтехника
Двигатели
Марка
Не выбрано
ГАЗ
ЗИЛ
Камский автозавод
МАЗ
Нефтекамский автозавод
УралАЗ
Модель
Не выбрано
ЗИЛ-130 (1985)
ЗИЛ-131
ЗИЛ-133Г40 (Каталог 2003 года)
ЗИЛ-133ГЯ
ЗИЛ-133Д42 (Каталог 2003 года)
ЗИЛ-431410 (130)
ЗИЛ-431410 Каталог 1989 г. (1989)
ЗИЛ-431416 (1990)
ЗИЛ-43272Н, 43273Н (2004)
ЗИЛ-433100
ЗИЛ-433100 (Каталог 2003 года)
ЗИЛ-433110 (2003)
ЗИЛ-433360 (1995)
ЗИЛ-441517 Каталог 1987 г. (1987)
ЗИЛ-442160 (1995)
ЗИЛ-494560 (1995)
ЗИЛ-5301 (2000)
ЗИЛ-5301 (2006) (2006)
Схема
>
Не выбрано
Крепление кабины, вентиляционный люк кабины, заднее стекло, зеркала, прокладка капота
Кабина автомобиля (интерьер)
Ветровое стекло кабины, установка стеклоочистителя и обмыва ветрового стекла, обивка кабины
Дверь кабины, навески и стекла двери
Замок, ручки и стеклоподъемник двери
Сиденье водителя и пассажира
Схема отопления и вентиляции кабины
Оперение
Навеска капота
Запор капота
Платформа
Двигатель и его подвеска
Блок цилиндров двигателя, картер масляный, крышки подшипников вала коленчатого, втулки вала распределительного, картер и крышки сцепления
Головка блока цилиндров, клапаны и толкатели
Поршень, шатун, гильза
Вал коленчатый, вал распределительный, маховик, приводы распределителя, топливного насоса и центробежного датчика ограничителя частоты вращения коленчатого вала
Газопровод впускной, вентиляция картера, установка маслоналивного патрубка и фильтра вентиляции картера, установка карбюратора и патрубка выпускного водяной рубашки двигателя.
Газопровод выпускной
Маслоприемник и насос масляный
Установка радиаторов масляных
Подогреватель двигателя пусковой
Фильтр очистки масла
Схема питания двигателя
Фильтр-отстойник и фильтр тонкой очистки топлива
Насос топливный Б10-1
Карбюратор К88АТ
Управление карбюратором К88АТ
Воздушный фильтр ВПМ-3 и его установка, вентиляция топливного насоса и распределителя
Центробежный датчик ограничителя частоты вращения коленчатого вала двигателя
Установка глушителя, приемных и выпускной труб
Схема охлаждения двигателя
Водяной насос и вентилятор
Сцепление автомобилей ЗИЛ-131Н, ЗИЛ-131НА, ЗИЛ-131НВ
Сцепление седельного тягача ЗИЛ-137Т
Педаль и привод выключения сцепления
Коробка передач
Верхняя крышка и механизм переключения передач
Демультипликатор коробки передач и механизм переключения передач демультипликатора
Подвеска раздаточной коробки, управление и клапан управления раздаточной коробкой автомобилей ЗИЛ-131Н, ЗИЛ-131НА, ЗИЛ-131НВ
Подвеска раздаточной коробки, управление и клапан управления раздаточной коробкой автомобиля ЗИЛ-137Т
Раздаточная коробка
Установка управления раздаточной коробкой
Установка управления механизмом отбора мощности и клапанной коробкой гидропривода
Карданные валы
Картер , полуоси и поворотные кулаки переднего ведущего моста, рулевые тяги
Главная передача переднего моста
Картер заднего и среднего мостов
Главная передача и полуоси заднего и среднего мостов, дифференциал переднего, заднего и среднего мостов
Рама, буксирный прибор
Рама седельных тягачей ЗИЛ-131НВ и ЗИЛ-137Т
Передняя подвеска
Амортизатор
Задняя балансирная подвеска
Установка запасного колеса автомобилей ЗИЛ-131н, ЗИЛ-131НА
Держатель запасных колес седельных тягачей ЗИЛ-131НВ, ЗИЛ-137Т и полуприцепа
Установка рулевого управления, маслопривода и привода насоса гидроусилителя рулевого механизма
Механизм рулевого управления
Колонка и карданный вал рулевого управления
Насос гидроусилителя рулевого механизм
Тормозной барабан, тормоза и ступицы передних и задних колес
Установка и привод тормозного крана
Схема пневматической системы автомобиля
Стояночный тормоз
Привод стояночного тормоза
Компрессор
Установка компрессора и регулятора давления
Регулятор давления
Тормозной кран
Тормозные камеры
Соединительная головка
Схема электрооборудования автомобиля ЗИЛ-131Н и седельного тягача ЗИЛ-131НВ
Схема электрооборудования автомобиля ЗИЛ-131НА
Схема электрооборудования автомобиля ЗИЛ-137Т (изображение отсутствует)
Генератор типа Г287Б и его установка
Генератор типа 3707.3701 и его установка
Установка аккумуляторной батареи
Установка приборов зажигания автомобилей ЗИЛ-131Н, ЗИЛ-131НВ, ЗИЛ-137Т
Установка приборов зажигания автомобиля ЗИЛ-131НА
Распределитель типа 49.3706
Распределитель типа 4607.3706
Стартер типа СТ2А и его установка
Стартер типа СТ130АЗ и его установка
Фара, фонарь передний, фонари сигнальные и указателей поворота, плафон, прожектор, лампы переносная и подкапотная
Фонарь задний, фонарь освещения номерного знака и их установка
Сигнал звуковой
Щиток приборов, ящик вещевой, пепельница
Установка гибкого вала спидометра
Привод спидометра
Седельно-сцепное устройство седельных тягачей ЗИЛ-131НВ и ЗИЛ-137Т
Установка управления односкоростной коробкой отбора мощности
Коробка отбора мощности односкоростная
Реверсивная односкоростная коробка отбора мощности
Кран управления давлением системы накачки шин и его установка
Установка головки подвода воздуха к шинам и крана запора воздуха
Установка лебедки
Редуктор лебедки
Карданный вал привода лебедки
Блок и трос лебедки
Автомобиль ЗИЛ-131Н (ЗИЛ-131НА)
Седельный тягач ЗИЛ-131НВ (ЗИЛ-137Т)
Как пользоваться каталогом
1
2
3
4
5
6
7
8
9
10
11
11
12
Позиция на иллюстрации
Заводской номер детали
Название детали
1
130-352 1016-А
Корпус соединительной головки
2
121-3521032
Пружина обратного клапана
3
130-3521031-А
Клапан обратный
4
121-3521020
Кольцо уплотнительное
5
121-3521030
Гайка корпуса
6
121-3521018
Крышка корпуса
7
484106-П29
Штифт
8
302207-П29
Винт
9
305890-П2
Шайба пружинная специальная
10
130-3521017
Замок соединительной головки
11
252003-П29
Шайба
12
130-3521024
Прокладка уплотнительного кольца
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
