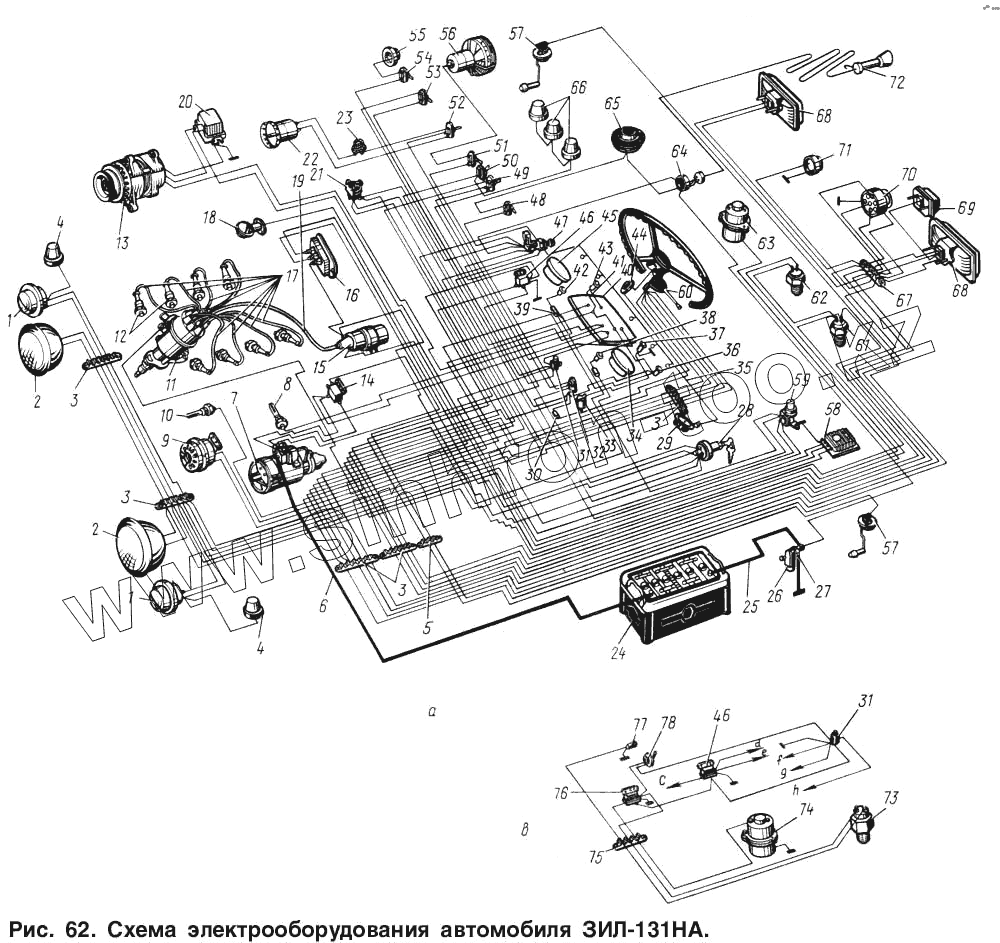

Каталог запасных частей к технике: ЗИЛ-131. Схема электрооборудования автомобиля ЗИЛ-131НА
1
1
2
2
3
3
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
27
28
28
29
29
29
29
30
30
31
31
31
32
32
33
33
34
34
35
35
36
36
37
37
38
38
39
39
40
40
41
41
42
42
43
44
44
45
45
46
46
46
47
47
48
48
49
49
50
50
51
51
52
52
53
53
53
54
54
55
55
56
56
57
57
57
58
58
59
59
60
60
61
61
62
62
63
63
64
64
65
65
66
66
67
67
68
68
68
69
69
70
70
71
71
72
72
72
73
73
74
74
75
75
76
76
77
77
78
78
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 131-3712010-Б | Фонарь передний типа ПФ133А в сборе | |
| 1 | 131-3712010-Б | Фонарь передний типа ПФ133А в сборе | |
| 2 | 130Т-3711010-Б2 | Фара типа ФГ122-ГВ в сборе | |
| 2 | 130Т-3711010-Б2 | Фара типа ФГ122-ГВ в сборе | |
| 3 | 164Ю-3723079 | Панель соединительная пятиконтактная типа ПС5 в сборе | |
| 3 | 164Ю-3723079 | Панель соединительная пятиконтактная типа ПС5 в сборе | |
| 4 | 130Т-3726038 | Фонарь сигнальный типа УП101 в сборе | |
| 4 | 130Т-3726038 | Фонарь сигнальный типа УП101 в сборе | |
| 5 | 150Ю-3723076 | Панель двухконтактная типа ПС4-А2 в сборе | |
| 5 | 150Ю-3723076 | Панель двухконтактная типа ПС4-А2 в сборе | |
| 6 | 131-3724172-А | Провод аккумуляторная батарея-стартер в сборе | |
| 6 | 131-3724172-А | Провод аккумуляторная батарея-стартер в сборе | |
| 7 | 131-3708010-01 | Стартер типа СТ2А в сборе | |
| 7 | 131-3708010-01 | Стартер типа СТ2А в сборе | |
| 8 | 130Т-3808012 | Датчик указателя температуры воды типа ТМ-100-В в сборе | |
| 8 | 130Т-3808012 | Датчик указателя температуры воды типа ТМ-100-В в сборе | |
| 9 | 130Т-3721020-02 | Сигнал звуковой типа С311-01 в сборе | |
| 9 | 130Т-3721020-02 | Сигнал звуковой типа С311-01 в сборе | |
| 10 | 130Т-3808014 | Датчик лампы перегрева воды в радиаторе типа ТМ-102 в сборе | |
| 10 | 130Т-3808014 | Датчик лампы перегрева воды в радиаторе типа ТМ-102 в сборе | |
| 11 | 130Т-3706010-30 | Распределитель типа 4601.3706 в сборе | |
| 11 | 130Т-3706010-30 | Распределитель типа 4601.3706 в сборе | |
| 12 | 130-3707010-А | Свеча зажигания типа А11-А в сборе | |
| 12 | 130-3707010-А | Свеча зажигания типа А11-А в сборе | |
| 13 | 130Т-3701010-21 | Генератор типа 3207.3701 в сборе | |
| 14 | 130Т-3708110-А | Реле включения стартера типа РС502 в сборе | |
| 14 | 130Т-3708110-А | Реле включения стартера типа РС502 в сборе | |
| 15 | 130Т-3705010-В | Катушка зажигания Б114-Б в сборе | |
| 15 | 130Т-3705010-В | Катушка зажигания Б114-Б в сборе | |
| 16 | 130Т-3705050 | Сопротивление добавочное типа СЭ107 | |
| 16 | 130Т-3705050 | Сопротивление добавочное типа СЭ107 | |
| 17 | 130Т-3707078-В | Комплект проводов высокого напряжения | |
| 17 | 130Т-3707078-В | Комплект проводов высокого напряжения | |
| 18 | 130Т-3715060-А | Лампа подкапотная типа ПД308-А в сборе | |
| 18 | 130Т-3715060-А | Лампа подкапотная типа ПД308-А в сборе | |
| 19 | 130-3707150-Г | Провод высокого напряжения катушка зажигания распределитель | |
| 19 | 130-3707150-Г | Провод высокого напряжения катушка зажигания распределитель | |
| 20 | 130Т-3702010-11 | Регулятор напряжения типа 201.3702 в сборе | |
| 20 | 130Т-3702010-11 | Регулятор напряжения типа 201.3702 в сборе | |
| 21 | 131-3720010-А2 | Выключатель сигнала торможения типа ВК13-Б в сборе | |
| 21 | 131-3720010-А2 | Выключатель сигнала торможения типа ВК13-Б в сборе | |
| 22 | 130Т-3730010 | Электродвигатель отопителя типа 192.3730 в сборе (35 Вт) | |
| 22 | 130Т-3730010 | Электродвигатель отопителя типа 192.3730 в сборе (35 Вт) | |
| 23 | 130Т-3730166 | Сопротивление электродвигателя дополнительное типа СЭ300 в сборе | |
| 23 | 130Т-3730166 | Сопротивление электродвигателя дополнительное типа СЭ300 в сборе | |
| 24 | 131-3703010-А | Аккумуляторная батарея типа 6СТ-90ЭМ (с электролитом) в сборе | |
| 24 | 131-3703010-А | Аккумуляторная батарея типа 6СТ-90ЭМ (с электролитом) в сборе | |
| 25 | 131-3703200 | Провод аккумуляторной батареи к выключателю массы в сборе | |
| 25 | 131-3703200 | Провод аккумуляторной батареи к выключателю массы в сборе | |
| 26 | 131-3703140 | Выключатель массы аккумуляторной батареи типа ВК318-Б | |
| 26 | 131-3703140 | Выключатель массы аккумуляторной батареи типа ВК318-Б | |
| 27 | 131-3724102 | Провод кабина-рама в сборе | |
| 27 | 131-3724102 | Провод кабина-рама в сборе | |
| 28 | 130Т-3704010-А | Выключатель зажигания типа ВК350 в сборе | |
| 28 | 130Т-3704010-А | Выключатель зажигания типа ВК350 в сборе | |
| 29 | 131-3810090-Б | Манометр давления воздуха в шинах типа МД223-Б в сборе | |
| 29 | 131-3810090-Б | Манометр давления воздуха в шинах типа МД223-Б в сборе | |
| 29 | 150Ю-3722150 | Предохранитель термобиметаллический типа ПР2-Б | |
| 29 | 150Ю-3722150 | Предохранитель термобиметаллический типа ПР2-Б | |
| 30 | 130-3722105 | Предохранитель 6А | |
| 30 | 130-3722105 | Предохранитель 6А | |
| 31 | 150Ю-3722150 | Предохранитель термобиметаллический типа ПР2-Б | |
| 31 | 150Ю-3722150 | Предохранитель термобиметаллический типа ПР2-Б | |
| 32 | 130-3722210 | Предохранитель 7,5А | |
| 32 | 130-3722210 | Предохранитель 7,5А | |
| 33 | 164Ю-3726026 | Прерыватель указателей поворота типа РС57 в сборе | |
| 33 | 164Ю-3726026 | Прерыватель указателей поворота типа РС57 в сборе | |
| 34 | Спидометр типа СП201-А в сборе | Спидометр типа СП201-А в сборе | |
| 34 | Спидометр типа СП201-А в сборе | Спидометр типа СП201-А в сборе | |
| 35 | 131-3713230-Б | Патроны ламп освещения приборов с проводами типа ПП126-К в сборе | |
| 35 | 131-3713230-Б | Патроны ламп освещения приборов с проводами типа ПП126-К в сборе | |
| 36 | 130Т-3803021 | Контрольная лампа типа ПД20-Е | |
| 36 | 130Т-3803021 | Контрольная лампа типа ПД20-Е | |
| 37 | 164Ю-3803025 | Контрольная лампа указателей поворота типа ПД20-Д | |
| 37 | 164Ю-3803025 | Контрольная лампа указателей поворота типа ПД20-Д | |
| 38 | 150Ю-3713240 | Патрон контрольной лампы | |
| 38 | 150Ю-3713240 | Патрон контрольной лампы | |
| 39 | 150Ю-3723100 | Соединитель проводов в сборе | |
| 39 | 150Ю-3723100 | Соединитель проводов в сборе | |
| 40 | Комбинация четырех приборов типа КП205-А | Комбинация четырех приборов типа КП205-А в сборе | |
| 40 | Комбинация четырех приборов типа КП205-А | Комбинация четырех приборов типа КП205-А в сборе | |
| 41 | 130-3724558 | Провод контрольных ламп аварийного падения давления масла и указателей поворота | |
| 41 | 130-3724558 | Провод контрольных ламп аварийного падения давления масла и указателей поворота | |
| 42 | 150Ю-3713240 | Патрон контрольной лампы | |
| 42 | 150Ю-3713240 | Патрон контрольной лампы | |
| 43 | 130Т-3803021 | Контрольная лампа типа ПД20-Е | |
| 44 | 130-3721062 | Устройство контактное с крышкой в сборе | |
| 44 | 130-3721062 | Устройство контактное с крышкой в сборе | |
| 45 | Манометр давления воздуха в системе пнев | Манометр давления воздуха в системе пневматического привода тормозов типа МД-213 в сборе | |
| 45 | Манометр давления воздуха в системе пнев | Манометр давления воздуха в системе пневматического привода тормозов типа МД-213 в сборе | |
| 46 | 114-3733024 | Реле электромагнита типа РС523 в сборе | |
| 46 | 114-3733024 | Реле электромагнита типа РС523 в сборе | |
| 47 | 130Т-3709010 | Переключатель света центральный типа П44-А в сборе | |
| 47 | 130Т-3709010 | Переключатель света центральный типа П44-А в сборе | |
| 48 | 155Ю-3713300 | Выключатель типа ВК26-А2 в сборе | |
| 48 | 155Ю-3713300 | Выключатель типа ВК26-А2 в сборе | |
| 49 | 150Ю-3713300 | Переключатель типа П20-А2 в сборе | |
| 49 | 150Ю-3713300 | Переключатель типа П20-А2 в сборе | |
| 50 | 155Ю-3713300 | Выключатель типа ВК26-А2 в сборе | |
| 50 | 155Ю-3713300 | Выключатель типа ВК26-А2 в сборе | |
| 51 | 155Ю-3713300 | Выключатель типа ВК26-А2 в сборе | |
| 51 | 155Ю-3713300 | Выключатель типа ВК26-А2 в сборе | |
| 52 | 150Ю-3713300 | Переключатель типа П20-А2 в сборе | |
| 52 | 150Ю-3713300 | Переключатель типа П20-А2 в сборе | |
| 53 | 131-3710600-01 | Выключатель управления реле типа 4607.3710 в сборе | |
| 53 | 131-3710600-01 | Выключатель управления реле типа 4607.3710 в сборе | |
| 53 | 131-3710600-01 | Выключатель управления реле типа 4607.3710 в сборе | |
| 54 | 155Ю-3713300 | Выключатель типа ВК26-А2 в сборе | |
| 54 | 155Ю-3713300 | Выключатель типа ВК26-А2 в сборе | |
| 55 | 131-3714320 | Фонарь освещения кабины типа ФП12-Б в сборе | |
| 55 | 131-3714320 | Фонарь освещения кабины типа ФП12-Б в сборе | |
| 56 | 157КЮ-3730020 | Электродвигатель вентилятора типа МЭ11 в сборе | |
| 56 | 157КЮ-3730020 | Электродвигатель вентилятора типа МЭ11 в сборе | |
| 57 | 130Т-3806040-01 | Датчик указателя уровня топлива типа БМ117-Д-Т в сборе | |
| 57 | 130Т-3806040-01 | Датчик указателя уровня топлива типа БМ117-Д-Т в сборе | |
| 58 | 130Т-3734010 | Коммутатор транзисторный типа ТК102 в сборе | |
| 58 | 130Т-3734010 | Коммутатор транзисторный типа ТК102 в сборе | |
| 59 | 130Т-3709036 | Переключатель света фар ножной типа П53-Б | |
| 59 | 130Т-3709036 | Переключатель света фар ножной типа П53-Б | |
| 60 | 130Т-3709060-20 | Переключатель указателей поворота типа П105А-01 | |
| 60 | 130Т-3709060-20 | Переключатель указателей поворота типа П105А-01 | |
| 61 | 131-3710136-Б | Выключатель типа ВК-403 в сборе | |
| 61 | 131-3710136-Б | Выключатель типа ВК-403 в сборе | |
| 62 | 131-3710136-Б | Выключатель типа ВК-403 в сборе | |
| 62 | 131-3710136-Б | Выключатель типа ВК-403 в сборе | |
| 63 | 131-3733010 | Электромагнит привода воздушного клапана типа РС326 в сборе | |
| 63 | 131-3733010 | Электромагнит привода воздушного клапана типа РС326 в сборе | |
| 64 | 150Ю-3715020 | Штепсельная розетка типа 47К в сборе | |
| 64 | 150Ю-3715020 | Штепсельная розетка типа 47К в сборе | |
| 65 | 130Т-3714010-Б | Плафон кабины типа ПК201 в сборе | |
| 65 | 130Т-3714010-Б | Плафон кабины типа ПК201 в сборе | |
| 66 | 130Т-3726038 | Фонарь сигнальный типа УП101 в сборе | |
| 66 | 130Т-3726038 | Фонарь сигнальный типа УП101 в сборе | |
| 67 | 130Т-3723043 | Панель соединительная четырехконтактная типа ПС2-А2 в сборе | |
| 67 | 130Т-3723043 | Панель соединительная четырехконтактная типа ПС2-А2 в сборе | |
| 68 | 131-3716010-Б | Фонарь задний типа ФП133А | |
| 68 | 131-3716010-Б | Фонарь задний типа ФП133А | |
| 69 | 131-3717010 | Фонарь освещения номерного знака типа ФП134 в сборе | |
| 69 | 131-3717010 | Фонарь освещения номерного знака типа ФП134 в сборе | |
| 70 | 164Ю-3716110 | Розетка штепсельная прицепа типа ПС300А-100 в сборе | |
| 70 | 164Ю-3716110 | Розетка штепсельная прицепа типа ПС300А-100 в сборе | |
| 71 | 131-3715020 | Штепсельная розетка типа ПС400 в сборе | |
| 71 | 131-3715020 | Штепсельная розетка типа ПС400 в сборе | |
| 72 | 130Т-3701010-21 | Генератор типа 3207.3701 в сборе | |
| 72 | 130Т-3715010-А1 | Лампа переносная типа ПЛТ67-А в сборе | |
| 72 | 130Т-3715010-А1 | Лампа переносная типа ПЛТ67-А в сборе | |
| 73 | 131-3710136-Б | Выключатель типа ВК-403 в сборе | |
| 73 | 131-3710136-Б | Выключатель типа ВК-403 в сборе | |
| 74 | 131-3733010 | Электромагнит привода воздушного клапана типа РС326 в сборе | |
| 74 | 131-3733010 | Электромагнит привода воздушного клапана типа РС326 в сборе | |
| 75 | 150Ю-3723032 | Панель соединительная трехконтактная типа ПС1-А2 в сборе (для моделей 131Н и 131НА с односкоростной коробкой отбора мощности) | |
| 75 | 150Ю-3723032 | Панель соединительная трехконтактная типа ПС1-А2 в сборе (для моделей 131Н и 131НА с односкоростной коробкой отбора мощности) | |
| 76 | 114-3733024 | Реле электромагнита типа РС523 в сборе | |
| 76 | 114-3733024 | Реле электромагнита типа РС523 в сборе | |
| 77 | 150Ю-3713240 | Патрон контрольной лампы | |
| 77 | 150Ю-3713240 | Патрон контрольной лампы | |
| 78 | 131-3710600-01 | Выключатель управления реле типа 4607.3710 в сборе | |
| 78 | 131-3710600-01 | Выключатель управления реле типа 4607.3710 в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
