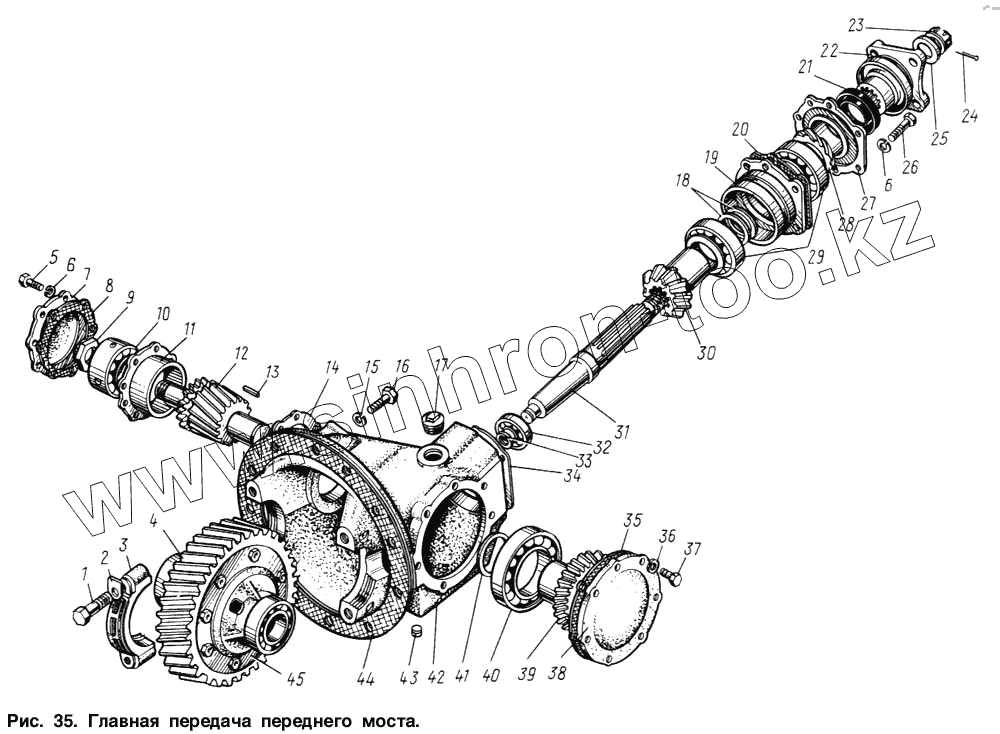

Каталог запасных частей к технике: ЗИЛ-131. Главная передача переднего моста
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
14
14
14
15
16
17
18
18
18
18
18
18
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
34
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 131-2502050 | 131-2502050 | Крышка стакана подшипников ведущей конической шестерни с манжетой в сборе | |
| 131-2302010 | 131-2302010 | Редуктор переднего моста с дифференциалом в сборе | |
| 131-2302015 | 131-2302015 | Картер редуктора с крышками подшипников в сборе. Состоит из деталей и сборочных единиц: 301538-П8, 131-2402019, 262515-П, 131-2302018 | |
| 1 | 301538-П8 | Болт | |
| 2 | 130-2402077 | Пластина стопорная болта крышки подшипника дифференциала | |
| 3 | 131-2402019 | Крышка подшипника дифференциала | |
| 4 | 131-2402120 | Шестерня ведомая цилиндрическая | |
| 5 | 201542-П8 | Болт | |
| 6 | 252137-П2 | Шайба пружинная | |
| 7 | 131-2302126 | Крышка подшипника ведущей цилиндрической шестерни | |
| 8 | 131-2402127 | Прокладка крышки подшипника ведущей цилиндрической шестерни | |
| 9 | 131-2402269 | Гайка подшипника ведущей цилиндрической шестерни | |
| 10 | 306536-П | Подшипник роликовый конический | |
| 11 | 131-2402112 | Гнездо подшипника ведущей цилиндрической шестерни | |
| 12 | 131-2402110 | Шестерня ведущая цилиндрическая | |
| 13 | 418355-П | Шпонка ведомой конической шестерни | |
| 14 | 131-2402134 | Прокладка гнезда подшипника толщиной 0,05 мм | |
| 14 | 131-2402133 | Прокладка гнезда подшипника толщиной 0,1 мм | |
| 14 | 131-2402132 | Прокладка гнезда подшипника толщиной 0,2 мм | |
| 14 | 131-2402131 | Прокладка гнезда подшипника толщиной 0,5 мм | |
| 15 | 252138-П2 | Шайба пружинная | |
| 16 | 201612-П8 | Болт | |
| 17 | 262515-П | Пробка 1/4" | |
| 18 | 131-2402095-Б | Шайба регулировочная толщиной 6,40 мм | |
| 18 | 131-2402094-Б | Шайба регулировочная толщиной 6,35 мм (суммарная толщина определяется подбором) | |
| 18 | 131-2402093-Б | Шайба регулировочная толщиной 6,25 мм (суммарная толщина определяется подбором) | |
| 18 | 131-2402091-Б | Шайба регулировочная толщиной 6,05 мм (суммарная толщина определяется подбором) | |
| 18 | 131-2402089-Б | Шайба регулировочная толщиной 5,85 мм (суммарная толщина определяется подбором) | |
| 18 | 131-2402090-Б | Шайба регулировочная толщиной 5,95 мм (суммарная толщина определяется подбором) | |
| 18 | 131-2402092-Б | Шайба регулировочная толщиной 6,15 мм | |
| 18 | 131-2402088-Б | Шайба регулировочная толщиной 5,80 мм | |
| 19 | 131-2402049-А | Стакан подшипников ведущей конической шестерни | |
| 20 | 131-2402047 | Прокладка крышки стакана подшипников ведущей конической шестерни | |
| 21 | 307674-П | Манжета | |
| 22 | 131-2402036 | Фланец вала ведущей конической шестерни в сборе | |
| 23 | 303270-П | Гайка вала ведущей конической шестерни | |
| 24 | 258071-П | Шплинт | |
| 25 | 305703-П | Шайба | |
| 26 | 200367-П8 | Болт | |
| 27 | 131-2502051-А | Крышка стакана подшипника ведущей конической шестерни | |
| 28 | 131-2302141 | Шайба маслоотгонная вала ведущей конической шестерни редуктора | |
| 29 | 121-2403036 | Подшипник роликовый | |
| 30 | 131-2402017-Б | Шестерня ведущая коническая | |
| 31 | 131-2302024-Б | Вал ведущей конической шестерни | |
| 32 | 306444-П | Подшипник вала ведущей конической шестерни в сборе | |
| 33 | 157-2402044 | Кольцо подшипника стопорное | |
| 34 | 131-2402099 | Прокладка регулировочная толщиной 0,1 мм (количество деталей - по потребности) | |
| 34 | 131-2402098 | Прокладка регулировочная толщиной 0,2 мм (количество деталей - по потребности) | |
| 34 | 131-2402097 | Прокладка регулировочная толщиной 0,5 мм | |
| 35 | 131-2402191 | Прокладка крышки картера редуктора | |
| 36 | 252136-П2 | Шайба пружинная | |
| 37 | 201497-П8 | Болт | |
| 38 | 131-2402190 | Крышка картера редуктора | |
| 39 | 131-2402060-Б | Шестерня ведомая коническая | |
| 40 | 306424-П | Подшипник роликовый цилиндрический | |
| 41 | 131-2402197-Б | Кольцо подшипника распорное | |
| 42 | 131-2302018 | Картер редуктора | |
| 43 | 483015-П29 | Пробка КГ 1/2" | |
| 44 | 131-2402034 | Прокладка картера редуктора | |
| 45 | 131-2403010 | Дифференциал переднего моста |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
