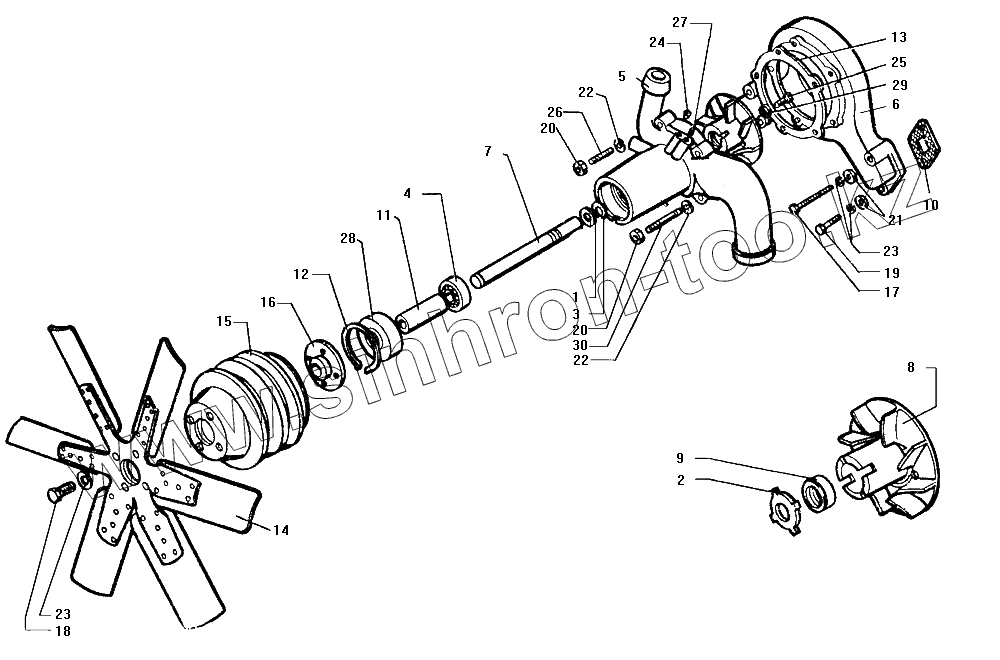

Каталог запасных частей к технике: ЗИЛ-130. Водяной насос и вентилятор

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

20

21

22

22

23

23

24

25

26

27

28

29

30

Позиция на иллюстрации	Заводской номер детали		Название детали
130-1307010-Б4	130-1307010-Б4		Насос водяной в сборе
130-1307009-Б3	130-1307009-Б3		Насос водяной со шкивом в сборе (комплект)
1	120-1307026		Водосбрасыватель
2	120-1307040-Б3		Шайба уплотняющая сальника крыльчатки водяного насоса
3	120-1307044		Кольцо пружинное
4	120-1307051		Подшипник задний
5	130-1307012-Б4		Корпус подшипников с крыльчаткой в сборе
5	130-1307013-Б		Корпус подшипников
6	130-1307015		Корпус водяного насоса
7	130-1307023-Г		Вал водяного насоса
8	130-1307032-А4		Крыльчатка в сборе с пластиной
9	130-1307033-А4		Уплотнитель водяного насоса в сборе
10	130-1307048		Прокладка водяного насоса
11	130-1307052		Втулка распорная
12	130-1307053		Кольцо упорное переднего подшипника водяного насоса
13	130-1307246		Прокладка корпуса подшипников водяного насоса
14	130-1308010-06		Вентилятор системы охлаждения в сборе
15	130-1308025-Б3		Шкив вентилятора
16	130-1308027-Б		Ступица шкива вентилятора
17	200321-П8		Болт длинный
18	201498-П8		Болт
19	201500-П8		Болт
20	250511-П8		Гайка
21	252006-П8		Шайба
22	252135-П2		Шайба пружинная
23	252136-П2		Шайба пружинная
24	262531-П8		Пробка КГ 1/8"
25	301221-П8		Болт
26	304070-П8		Шпилька
27	304814-П		Масленка в сборе
28	306574-П		Подшипник передний
29	306836-П		Шайба
30	308618-П8		Шпилька длинная

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
