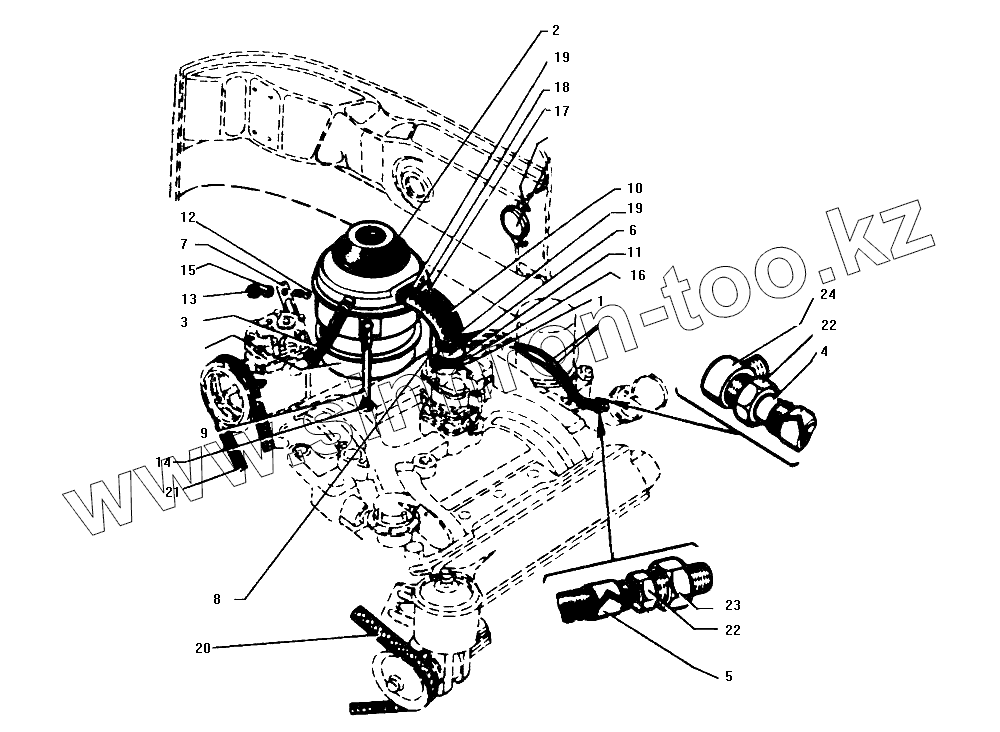

Каталог запасных частей к технике: ЗИЛ-130. Установка воздушного фильтра ВМ-21
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 131-1109316 | 131-1109316 | Шайба каната опорная | |
| 250514-П8 | 250514-П8 | Гайка | |
| 130-1109259 | 130-1109259 | Пружина воздухосборника распорная | |
| 1 | 120-1109049 | Прокладка всасывающего патрубка | |
| 2 | 130-1109250 | Воздухосборник воздушного фильтра | |
| 3 | 130-3509276 | Шланг подвода воздуха | |
| 4 | 130-3706217 | Трубка | |
| 5 | 130-3917027 | Хомут шлангов | |
| 6 | 130Е-1109608 | Патрубок в сборе | |
| 7 | 130Ф-1109172 | Кронштейн | |
| 8 | 131-1109315-А | Стойка крепления воздушного фильтра с упорной шайбой в сборе | |
| 9 | 131-1109320-А2 | Стойка крепления воздушного фильтра | |
| 10 | 131-1109619 | Патрубок воздухопровода соединительный | |
| 11 | 201454-П8 | Болт | |
| 12 | 210098-П8 | Болт | |
| 13 | 250510-П8 | Гайка | |
| 14 | 250639-П8 | Гайка | |
| 15 | 252135-П2 | Шайба пружинная | |
| 16 | 252155-П2 | Шайба пружинная | |
| 17 | 304505-П8 | Шплинт | |
| 18 | 306775-П8 | Пряжка | |
| 19 | 308710-П8 | Лента хомута | |
| 20 | 375-3407209 | Ремень приводной | |
| 21 | 375-3509250 | Ремень привода компрессора | |
| 22 | 421364-П8 | Гайка | |
| 23 | 421375-П8 | Штуцер | |
| 24 | 421397-П | Угловой штуцер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
