Каталог запасных частей к технике: ЗИЛ-130. Установка стартера

Тип техники Не выбрано Легковые автомобили Грузовые автомобили и прицепы Автобусы Сельхозтехника Спецтехника Двигатели Мототехника

Марка Не выбрано BAW DAF DongFeng FAW Foton HOWO Hyundai IVECO JAC Motors LGMG MAN Shaanxi SITRAK Studebaker Tata Volvo Автокомпонент Плюс БелАЗ Брянский Арсенал ГАЗ ЗИЛ КАЗ Камский автозавод КрАЗ Мадара МАЗ МЗКТ МоАЗ Нефтекамский автозавод Ставропольский Завод АвтоПрицепов ТАТРА Тонар УралАЗ ЧМЗАП

Модель Не выбрано ЗИЛ-130 (1985) ЗИЛ-131 ЗИЛ-133Г40 (Каталог 2003 года) ЗИЛ-133ГЯ ЗИЛ-133Д42 (Каталог 2003 года) ЗИЛ-431410 (130) ЗИЛ-431410 Каталог 1989 г. (1989) ЗИЛ-431416 (1990) ЗИЛ-43272Н, 43273Н (2004) ЗИЛ-433100 ЗИЛ-433100 (Каталог 2003 года) ЗИЛ-433110 (2003) ЗИЛ-433360 (1995) ЗИЛ-441517 Каталог 1987 г. (1987) ЗИЛ-442160 (1995) ЗИЛ-494560 (1995) ЗИЛ-5301 (2000) ЗИЛ-5301 (2006) (2006)

Схема > Не выбрано Двигатель и его подвеска Блок цилиндров двигателя Головка блока цилиндров, клапаны и толкатели Поршень, шатун, гильза Коленчатый вал, распределительный вал, маховик Выпускной газопровод Впускной газопровод, вентиляция картера Маслоприемник и масляный насос Установка масляных радиаторов Центробежный фильтр очистки масла с фильтром грубой очистки Центробежный фильтр очистки масла (полнопоточная центрифуга) Пусковой подогреватель двигателя Схема питания двигателя автомобилей ЗИЛ-130, ЗИЛ-130Д1, ЗИЛ-130Е, ЗИЛ-130Г Схема питания двигателя автомобилей ЗИЛ-130В1 Фильтр-отстойник Фильтр тонкой очистки топлива Топливный насос Б10 Карбюратор К90 Карбюратор К88АТ Управление карбюратором Фильтр воздушный ВПМ-3 и его установка Воздушный фильтр ВМ-21 Установка воздушного фильтра ВМ-21 Воздушный фильтр ВМ-16 и его установка Центробежный датчик ограничителя частоты вращения коленчатого вала Установка глушителя, впускных и выпускных труб Система охлаждения двигателя Водяной насос и вентилятор Сцепление Педаль и привод выключения сцепления Коробка передач Верхняя крышка и механизм переключения передач Карданные валы Картер, полуоси и дифференциал заднего моста автомобиля с двойной главной передачей Главная передача заднего моста двойная Картер заднего моста и полуоси с гипоидной главной передачей Гипоидная главная передача заднего моста Седельно-сцепное устройство ЗИЛ-130В1 Рама Рама автомобилей ЗИЛ-130В1 и установка седельно-сцепного устройства Тягово-сцепное устройство ЗИЛ-130Г Передняя подвеска Амортизатор передней подвески Задняя подвеска автомобиля Передняя ось и рулевые тяги Колесо и шина Установка запасного колеса Рулевой механизм Установка рулевого управления, маслопровода и привода насоса гидроусилителя рулевого управления Колонка рулевого управления Насос гидроусилителя рулевого управления Схема пневматической системы Тормозной механизм переднего колеса Тормоза и ступицы заднего колеса Тормоз стояночный и его привод Компрессор Установка компрессора Регулятор давления воздуха Кран слива конденсата Установка и привод тормозного крана Установка и привод механизма управления тормозами Краны тормозные Передняя тормозная камера Тормозные камеры Установка соединительных головок Автоматическая соединительная головка Головка соединительная Схема электрооборудования Генератор переменного тока 32.3701 Установка аккумуляторной батареи Установка приборов зажигания Распределитель 46.3706 Установка стартера Стартер СТ230К1 Фара и плафон кабины Переносная и подкапотная лампы Фонарь передний, фонари опознавательные и указателей поворота Фонари задние Сигнал звуковой Щиток приборов, ящик вещевой, пепельница Установка гибкого вала спидометра Привод спидометра Установка трубопроводов к манометрам воздуха Крепление кабины, стекло заднее, зеркала Кабина (внутренний вид) Установка стеклоочистителя Стекло ветрового окна кабины, установка стеклоочистителя и омывателя стекла ветрового окна, обивка Дверь кабины, навески и стекла двери Замок, ручки и стеклоподъемник двери Сиденье водителя и сиденье пассажирское Схема отопления и вентиляции кабины Оперение автомобиля Навеска капота Запор капота Платформа автомобиля ЗИЛ-130 Платформа автомобиля ЗИЛ-130Г Подшипники

1

2

3

4

5

6

7

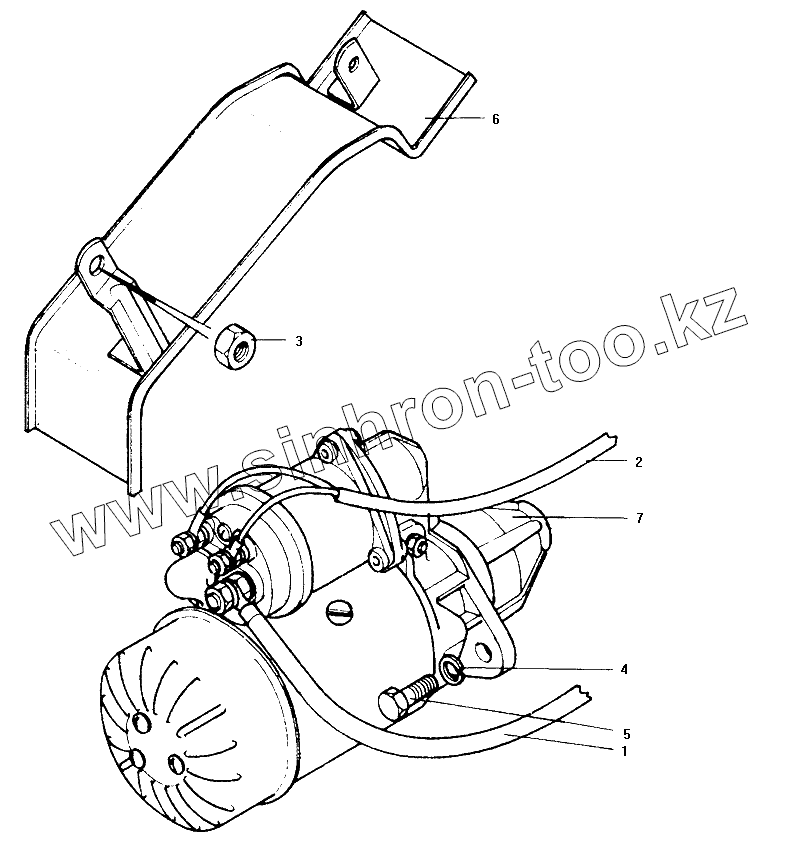

Позиция на иллюстрации	Заводской номер детали		Название детали
1	130-3724172-А2		Провод батарея аккумуляторная-стартер в сборе
2	130-3724594-Б2		Жгут проводов стартера в сборе
3	250538-П		Гайка
4	252137-П2		Шайба пружинная
5	301156-П29		Болт
6	375-3708702		Щиток стартера в сборе
7	СТ230К1-3708000		Стартер СТ230К1 в сборе

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
