Каталог запасных частей к технике: ЗИЛ-130. Установка компрессора

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
23

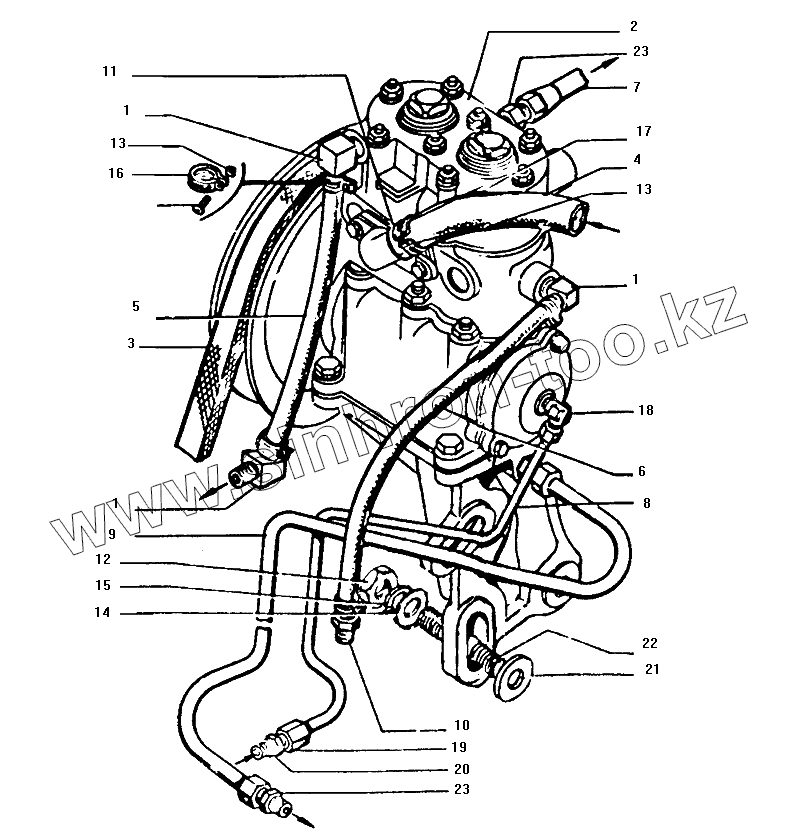

Позиция на иллюстрации Заводской номер детали Название детали
1 115-1011103 Угольник
2 130-3509010 Компрессор в сборе
3 130-3509250 Ремень привода компрессора
4 130-3509276 Шланг подвода воздуха
5 130-3509290-В Шланг отвода воды от компрессора
6 130-3509293-Г Шланг
7 130-3560002-10 Трубка от компрессора к регулятору давления первая в сборе
8 133-3509260 Трубка подвода масла к компрессору
9 133-3509270 Трубка отвода масла от компрессора в сборе
10 140-8104076 Штуцер
11 220086-П8 Винт
12 250515-П8 Гайка
13 251084-П8 Гайка
14 252007-П8 Шайба регулировочная
15 252137-П2 Шайба пружинная
16 288004-П8 Хомут крепления шлангов
17 288007-П8 Хомут
18 300301-П Угольник ввертной
19 300318-П8 Штуцер
20 305554-П Шайба уплотнительная
21 305814-П29 Шайба
22 308614-П8 Шпилька
23 421152-П8 Штуцер
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
