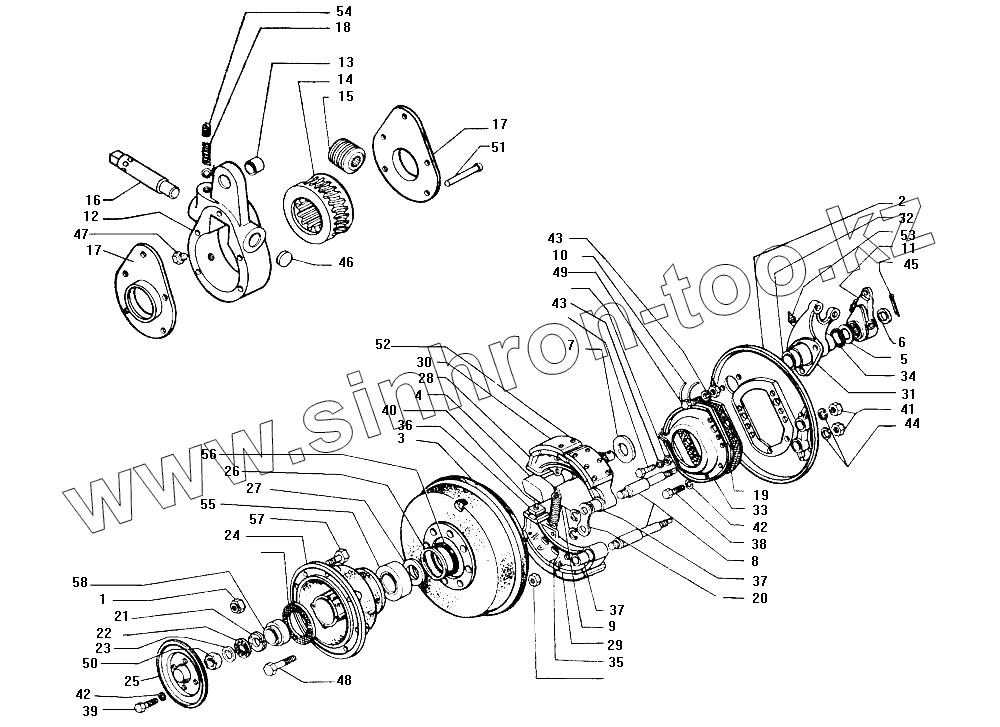

Каталог запасных частей к технике: ЗИЛ-130. Тормозной механизм переднего колеса
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
39
40
41
42
42
43
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-3103005 | 130-3103005 | Ступица левая в сборе | |
| 130-3103010 | 130-3103010 | Ступица правая в сборе | |
| 130-3103011 | 130-3103011 | Ступица левая в сборе | |
| 120-3103018 | 120-3103018 | Гайка | |
| 130-3103070-20 | 130-3103070-20 | Болт ступицы переднего колеса | |
| 130-3501090-03 | 130-3501090-03 | Колодка в сборе | |
| 130-3501095-02 | 130-3501095-02 | Колодка переднего тормоза | |
| 130-3103004 | 130-3103004 | Ступица с тормозным барабаном переднего колеса в сборе | |
| 201544-П8 | 201544-П8 | Болт | |
| 250514-П8 | 250514-П8 | Гайка | |
| 1 | 120-3103019 | Гайка (левая резьба) | |
| 2 | 120-3501012 | Диск правый в сборе | |
| 2 | 120-3501013 | Диск левый в сборе | |
| 3 | 120-3501070 | Барабан тормозной передний | |
| 4 | 120-3501111-А | Кулак левый | |
| 4 | 120-3501110-А | Кулак правый | |
| 5 | 120-3501116 | Шайба регулировочная | |
| 6 | 120-3501118 | Шайба разжимного кулака тормоза | |
| 7 | 120-3501130 | Шайба колодок тормоза опорная | |
| 8 | 120-3501132 | Ось колодки переднего тормоза | |
| 9 | 120-3501134 | Чека оси ролика | |
| 10 | 120-3501135 | Шплинт-проволока | |
| 11 | 120-3501136 | Рычаг регулировочный в сборе | |
| 12 | 120-3501137 | Корпус рычага передних тормозов в сборе | |
| 13 | 120-3501139 | Втулка регулировочного рычага | |
| 14 | 120-3501140 | Шестерня регулировочного рычага | |
| 15 | 120-3501141 | Червяк регулировочного рычага | |
| 16 | 120-3501142 | Ось червяка | |
| 17 | 120-3501143 | Крышка корпуса регулировочного рычага | |
| 18 | 120-3501144 | Пружина | |
| 19 | 120-3501149 | Прокладка | |
| 20 | 123В-3501133 | Накладка осей колодок | |
| 21 | 130-3001060-Б | Гайка-шайба цапфы поворотного кулака в сборе | |
| 22 | 130-3001063 | Кольцо замочное | |
| 23 | 130-3001064 | Шайба замочная контргайки цапфы поворотного кулака | |
| 24 | 130-3103015 | Ступица колеса | |
| 25 | 130-3103065-21 | Крышка | |
| 26 | 130-3103095 | Кольцо предохранительное | |
| 27 | 130-3103141-01 | Кольцо упорное | |
| 28 | 130-3501090-А2 | Колодка в сборе | |
| 29 | 130-3501095-А | Колодка | |
| 30 | 130-3501105-10 | Накладка | |
| 31 | 130-3501120 | Кронштейн правый в сборе | |
| 31 | 130-3501121 | Кронштейн левый в сборе | |
| 32 | 130-3501126 | Втулка кронштейна разжимного кулака заднего тормоза | |
| 33 | 130-3501151 | Маслоуловитель левый в сборе | |
| 33 | 130-3501150 | Маслоуловитель правый в сборе | |
| 34 | 131-3501249 | Кольцо разжимного кулака уплотнительное | |
| 35 | 150В-3501035 | Пружина оттяжная тормозных колодок | |
| 36 | 164-3501107 | Щека колодки тормоза | |
| 37 | 164-3501108 | Втулка | |
| 38 | 201452-П8 | Болт | |
| 39 | 201454-П8 | Болт | |
| 40 | 221666-П8 | Винт | |
| 41 | 250640-П8 | Гайка | |
| 42 | 252135-П2 | Шайба пружинная | |
| 43 | 252137-П2 | Шайба пружинная | |
| 44 | 252141-П2 | Шайба пружинная | |
| 45 | 258084-П8 | Шплинт | |
| 46 | 260305-П | Заглушка | |
| 47 | 262541-П8 | Пробка коническая | |
| 48 | 301048-П | Болт | |
| 49 | 301093-П8 | Болт | |
| 50 | 303257-П8 | Контргайка | |
| 51 | 304103-П | Заклепка | |
| 52 | 304117-П | Заклепка | |
| 53 | 304814-П | Масленка в сборе | |
| 54 | 305002-П | Пробка | |
| 55 | 306520-П | Подшипник | |
| 56 | 307267-П | Манжета ступицы в сборе | |
| 57 | 431410-3103071 | Болт | |
| 58 | 485427-П | Подшипник наружный в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
