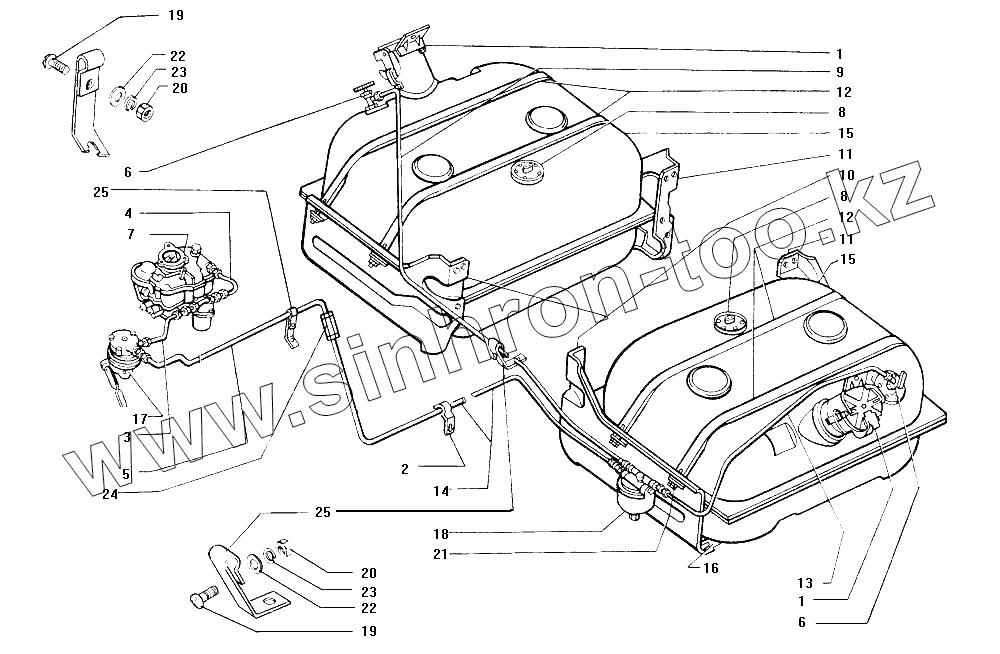

Каталог запасных частей к технике: ЗИЛ-130. Схема питания двигателя автомобилей ЗИЛ-130В1
1
1
2
3
4
5
6
6
7
8
8
9
10
11
11
12
12
13
14
15
15
16
17
18
19
19
20
20
21
22
22
23
23
24
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 250514-П29 | 250514-П29 | Гайка | |
| 130В-1102023 | 130В-1102023 | Прокладка дополнительного топливного бака | |
| 262542-П29 | 262542-П29 | Пробка КГ1/4" | |
| 252155-П2 | 252155-П2 | Шайба пружинная | |
| 252137-П2 | 252137-П2 | Шайба пружинная | |
| 252007-П29 | 252007-П29 | Шайба | |
| 252005-П29 | 252005-П29 | Шайба | |
| 250510-П29 | 250510-П29 | Гайка | |
| 220076-П8 | 220076-П8 | Винт | |
| 201542-П29 | 201542-П29 | Болт | |
| 201540-П29 | 201540-П29 | Болт | |
| 201458-П29 | 201458-П29 | Болт | |
| 130-1107010-81 | 130-1107010-81 | Карбюратор К90 со штуцером в сборе | |
| 130-1104741-А | 130-1104741-А | Фланец крепления фильтра приемной трубки топливного бака | |
| 130-1104712-Б | 130-1104712-Б | Фильтр приемной трубки в сборе | |
| 130-1104012-Е | 130-1104012-Е | Трубка с краном в сборе | |
| 1 | 130-1103010-Б | Пробка топливного бака | |
| 2 | 130-1104039 | Скоба крепления топливопроводов | |
| 3 | 130-1104050-Г | Трубка от топливного насоса к фильтру тонкой очистки в сборе | |
| 4 | 130-1104054-Г | Трубка от фильтра тонкой очистки к карбюратору в сборе | |
| 5 | 130-1104138-В | Трубка от фильтра-отстойника передняя в сборе | |
| 6 | 130-1104710-Б | Трубка приемная с фильтром в сборе | |
| 7 | 130-1107010-42 | Карбюратор К88АТ со штуцером в сборе | |
| 8 | 130-3827010 | Датчик указателя уровня топлива типа БМ165-Б | |
| 9 | 130В1-1104332-В | Трубка | |
| 10 | 130Д-1101104-Б2 | Кронштейн крепления топливного бака передний | |
| 11 | 130Д-1101105-Б2 | Кронштейн крепления топливного бака задний | |
| 12 | 130Д-1101110-Б | Хомут крепления топливного бака в сборе | |
| 13 | 130Д-1104020-Б | Трубка от топливного бака к фильтру-отстойнику | |
| 14 | 130Д-1104085-Б | Трубка от фильтра-отстойника продольная в сборе | |
| 15 | 130Д1-1101010-А | Бак топливный в сборе | |
| 16 | 130Д1-1101206 | Балка крепления топливного бака с прокладкой в сборе | |
| 17 | 130Т-1106011-Б | Насос топливный в сборе | |
| 18 | 150В-1105010-А | Фильтр-отстойник бензина в сборе | |
| 19 | 220077-П29 | Винт | |
| 20 | 250464-П29 | Гайка | |
| 21 | 250512-П29 | Гайка | |
| 22 | 252003-П29 | Шайба | |
| 23 | 252133-П2 | Шайба пружинная | |
| 24 | 300303-П29 | Штуцер | |
| 25 | 308369-П8 | Скоба-хомут |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
