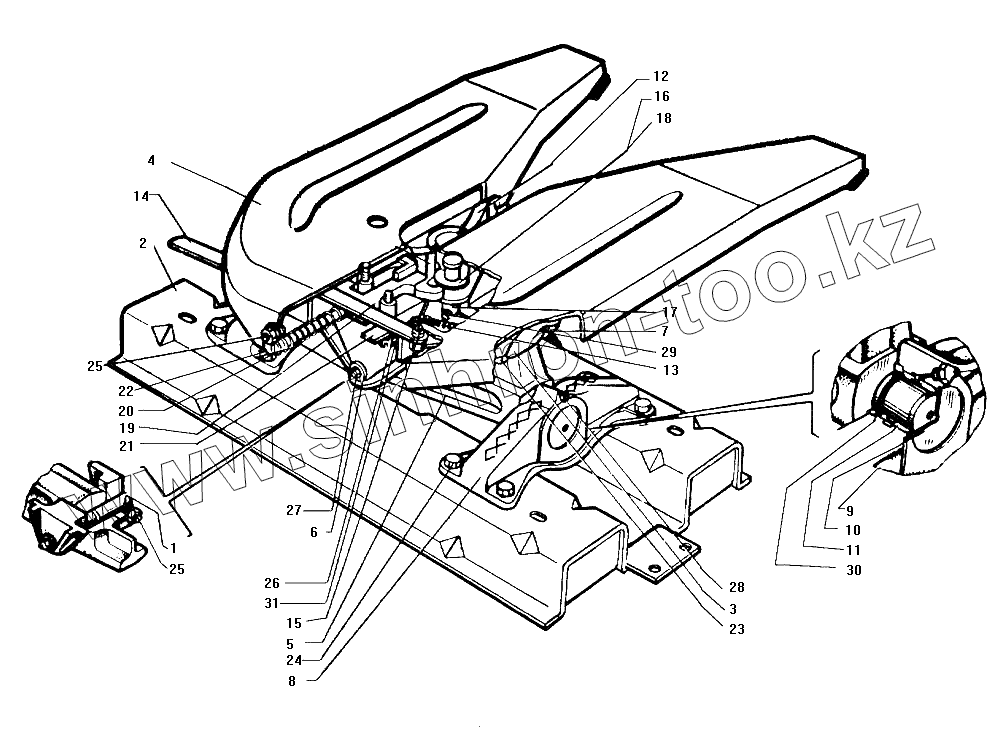

Каталог запасных частей к технике: ЗИЛ-130. Седельно-сцепное устройство ЗИЛ-130В1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130В-2702010-А | 130В-2702010-А | Устройство седельное в сборе | |
| 250560-П8 | 250560-П8 | Гайка | |
| 252137-П2 | 252137-П2 | Шайба пружинная | |
| 252139-П2 | 252139-П2 | Шайба пружинная | |
| 258040-П8 | 258040-П8 | Шплинт | |
| 258084-П | 258084-П | Шплинт пальца | |
| 305799-П29 | 305799-П29 | Шайба крепления запорного кулака | |
| 1 | 120-3001025 | Клин стопорный шкворня поворотных кулаков | |
| 2 | 130В-2702018-А | Плита в сборе | |
| 3 | 130В-2702022-01 | Ограничитель | |
| 4 | 130В-2702028-10 | Седло в сборе | |
| 4 | 130В-2702029-10 | Седло с осью, клином и гайкой в сборе | |
| 5 | 130В-2702040 | Балансир седла седельного устройства | |
| 6 | 130В-2702044 | Ось балансира седла | |
| 7 | 130В-2702048-10 | Пружина | |
| 8 | 130В-2702056 | Кронштейн в сборе | |
| 9 | 130В-2702057-Б | Кронштейн | |
| 10 | 130В-2702061 | Заглушка кронштейна крепления седла | |
| 11 | 130В-2702069 | Втулка кронштейна крепления седла к плите | |
| 12 | 130В-2703016 | Губка сцепного механизма седла правая в сборе | |
| 13 | 130В-2703042 | Пружина защелки замка сцепного механизма седла | |
| 14 | 130В-2703050 | Рычаг управления расцепкой сцепного механизма седла | |
| 15 | 130В-2703055 | Ось рычага управления расцепкой | |
| 16 | 157В-2703018 | Прокладка регулировочная толщиной 1 мм | |
| 17 | 157В-2703020 | Палец губки сцепного механизма седла | |
| 18 | 157В-2703021 | Прокладка регулировочная толщиной 0,5 мм | |
| 19 | 157В-2703028 | Кулак сцепного механизма седла запорный в сборе | |
| 20 | 157В-2703033 | Пружина запорного кулака сцепного механизма седла | |
| 21 | 157В-2703040 | Защелка замка сцепного механизма седла | |
| 22 | 157В-2703045 | Планка замка сцепного механизма седла предохранительная | |
| 23 | 201540-П29 | Болт | |
| 24 | 202119-П29 | Болт | |
| 25 | 250514-П8 | Гайка | |
| 26 | 252007-П29 | Шайба | |
| 27 | 304814-П | Масленка в сборе | |
| 28 | 304821-П | Масленка в сборе | |
| 29 | 304827-П | Масленка в сборе | |
| 30 | 306343-П | Кольцо уплотнительное | |
| 31 | 413003-П8 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
