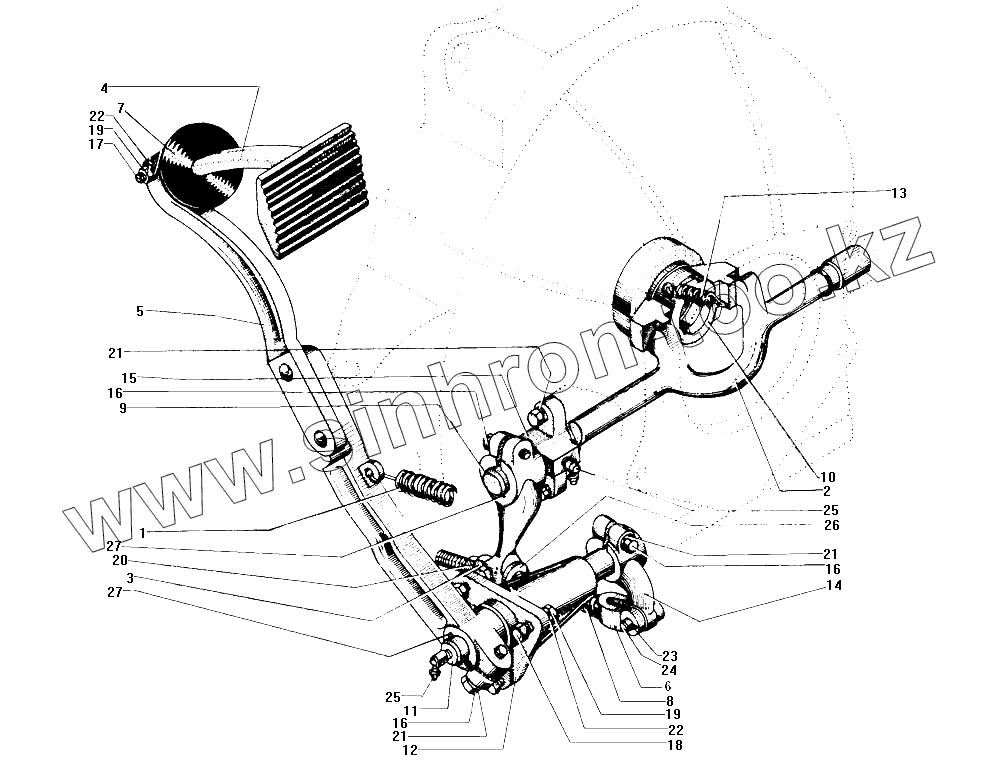

Каталог запасных частей к технике: ЗИЛ-130. Педаль и привод выключения сцепления
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
16
17
18
19
19
20
21
21
21
22
22
23
24
25
25
26
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 164А-1602037 | 164А-1602037 | Пружина тяги | |
| 130-1602010-А2 | 130-1602010-А2 | Педаль в сборе | |
| 306559-П | 306559-П | Подшипник | |
| 120-1602078 | 120-1602078 | Звено оттяжной пружины муфты подшипника выключения сцепления | |
| 120-1602051 | 120-1602051 | Втулка вилки | |
| 1 | 120-1602034-В | Пружина оттяжная педали сцепления и тормоза | |
| 2 | 120-1602046 | Вилка выключения сцепления | |
| 3 | 120-3507046 | Гайка тяги сферическая | |
| 4 | 130-1602018 | Верхняя часть педали сцепления | |
| 5 | 130-1602019-А2 | Нижняя часть педали сцепления | |
| 6 | 130-1602026 | Тяга выключения сцепления в сборе | |
| 7 | 130-1602036-А | Уплотнитель педали сцепления | |
| 8 | 130-1602037 | Пружина тяги | |
| 9 | 130-1602045 | Рычаг вилки выключения сцепления | |
| 10 | 130-1602054 | Муфта подшипника выключения сцепления | |
| 11 | 130-1602055 | Вал педали сцепления | |
| 12 | 130-1602063 | Кронштейн вала педали сцепления с втулками в сборе | |
| 13 | 130-1602077 | Пружина оттяжная муфты подшипника выключения сцепления | |
| 14 | 130-1602104 | Рычаг вала педали сцепления в сборе | |
| 15 | 130-1602126 | Фланец вилки с втулкой в сборе | |
| 16 | 200315-П8 | Болт | |
| 17 | 200369-П8 | Болт | |
| 18 | 201542-П8 | Болт | |
| 19 | 250514-П8 | Гайка | |
| 20 | 250515-П8 | Гайка | |
| 21 | 252136-П2 | Шайба пружинная | |
| 22 | 252137-П2 | Шайба пружинная | |
| 23 | 258053-П8 | Шплинт | |
| 24 | 260087-П8 | Палец | |
| 25 | 304817-П | Масленка в сборе | |
| 26 | 305614-П | Шайба | |
| 27 | 418256-П | Шпонка сегментная |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
