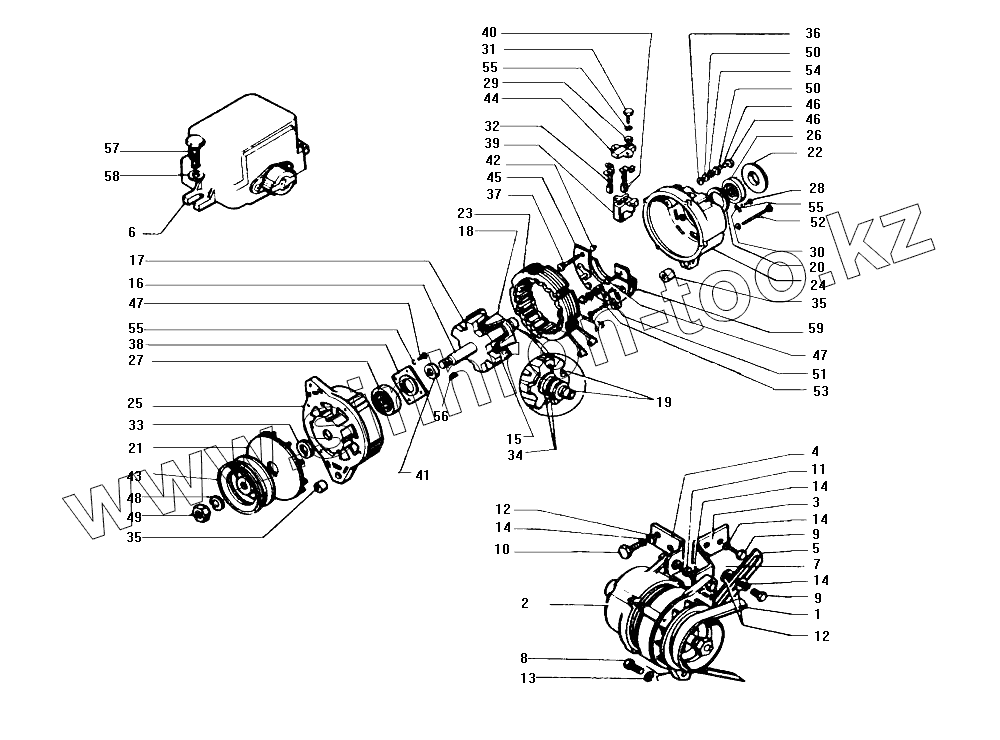

Каталог запасных частей к технике: ЗИЛ-130. Генератор переменного тока 32.3701
1
2
3
4
5
6
7
8
9
9
10
11
13
14
14
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
36
37
38
39
40
41
42
43
44
45
46
46
47
47
48
49
50
50
51
52
53
54
55
55
55
56
57
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 32.3701301 | 32.3701301 | Крышка | |
| Г250И1-3701010 | Г250И1-3701010 | Щеткодержатель со щетками и креплением в сборе | |
| МХ-1252 | МХ-1252 | Винт специальный | |
| 8Х-1533 | 8Х-1533 | Гайка | |
| 1 | 130-3407209-А | Ремень приводной | |
| 2 | 130-3701010-21 | Генератор 32.3701 в сборе | |
| 3 | 130-3701322-Б | Кронштейн генератора передний | |
| 4 | 130-3701325-Б | Кронштейн генератора задний | |
| 5 | 130-3701327-Б | Планка генератора натяжная | |
| 6 | 130-3702010-11 | Регулятор напряжения 201.3702 в сборе | |
| 7 | 200315-П29 | Болт | |
| 8 | 201458-П29 | Болт | |
| 9 | 201497-П29 | Болт | |
| 10 | 201499-П29 | Болт | |
| 11 | 250512-П8 | Гайка | |
| 13 | 252135-П2 | Шайба пружинная | |
| 14 | 252136-П2 | Шайба пружинная | |
| 15 | 29.3701200 | Ротор | |
| 16 | 29.3701211 | Вал ротора | |
| 17 | 29.3701212-01 | Наконечник полюсный со стороны привода | |
| 18 | 29.3701213-01 | Наконечник полюсный со стороны контактных колец | |
| 19 | 29.3701220 | Катушка возбуждения | |
| 20 | 32.3701008 | Кольцо уплотнительное | |
| 21 | 32.3701055 | Вентилятор | |
| 22 | 32.3701060 | Крышка подшипника | |
| 23 | 32.3701100 | Статор | |
| 24 | 32.3701300 | Крышка со стороны контактных колец в сборе | |
| 25 | 32.3701400 | Крышка со стороны привода | |
| 26 | 6-180502К1С9 | Подшипник | |
| 27 | 6-180603КС9 | Подшипник | |
| 28 | 7Х-1598 | Винт | |
| 29 | 8Х-1497 | Шайба | |
| 30 | ВК14-3708053 | Скоба | |
| 31 | Г250-3701016 | Болт специальный | |
| 32 | Г250-3701020 | Щетка массовая в сборе | |
| 33 | Г250-3701054А | Втулка | |
| 34 | Г250-3701205 | Кольцо контактное в сборе | |
| 35 | Г250-3701303 | Втулка | |
| 36 | Г250-3701319А1 | Втулка изоляционная | |
| 37 | Г250-3701352А1-01 | Болт контактный | |
| 38 | Г250-3701404 | Шайба специальная | |
| 39 | Г250И1-3701011А | Щет кодержател ь | |
| 40 | Г250И1-3701030 | Щетка изолированная в сборе | |
| 41 | Г250И1-3701216 | Втулка распорная | |
| 42 | Г250И1-3701308 | Втулка | |
| 43 | Г250И-3701051 | Шкив | |
| 44 | Г25ОИ1-3701012 | Крышка щеткодержателя | |
| 45 | ИАЕЮ.435117.005 | Блок выпрямителя БПВ4-60-02 | |
| 46 | М11-40076 | Шайба пружинная | |
| 47 | МХ-0093 | Винт | |
| 48 | МХ-0234 | Шайба пружинная | |
| 49 | МХ-0235 | Гайка | |
| 50 | МХ-0276 | Шайба | |
| 51 | МХ-0524 | Шайба | |
| 52 | МХ-1210 | Винт | |
| 53 | Х-1012 | Шайба пружинная | |
| 54 | Х-1482 | Шайба пружинная | |
| 55 | Х-4001 | Шайба пружинная | |
| 56 | 45 9824 0259 | Шпонка | |
| 57 | 220078-П29 | Винт | |
| 59 | 32.3701305 | Кожух с пластинами в сборе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
