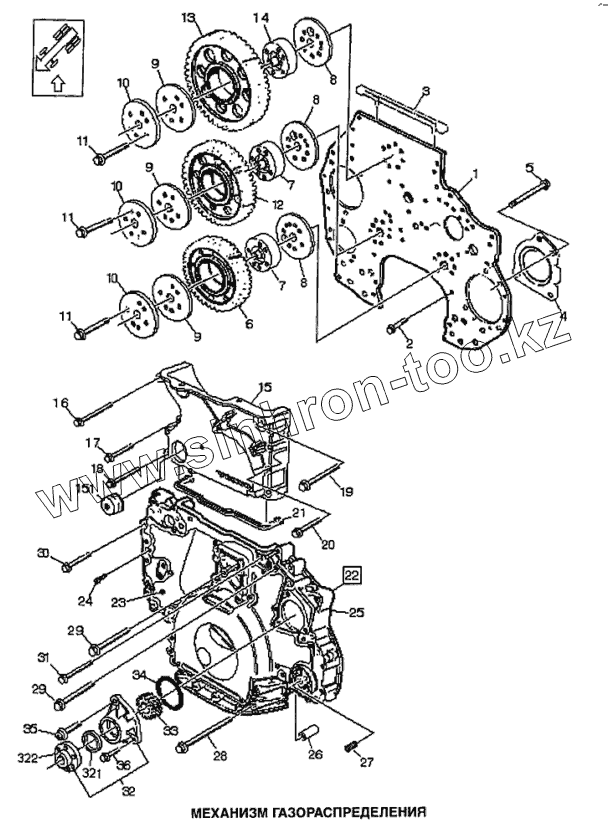

Каталог запасных частей к технике: Volvo FH12. Механизм газораспределения
1
2
3
4
5
6
7
7
8
8
8
9
9
9
10
10
10
11
11
11
12
13
14
15
16
17
19
20
21
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
151
321
322
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 8170561 | Плата распределительных шестерен | |
| 2 | 471586 | Болт М8х38 | |
| 2 | 946470 | Болт с фланцем | |
| 3 | 8170473 | Молдинг уплотнения | |
| 4 | 8170237 | Крышка | |
| 5 | 946473 | Болт с фланцем | |
| 6 | 8170193 | Промежуточная шестерня | |
| 7 | 8170219 | Ступица | |
| 8 | 8170220 | Упорная прокладка | |
| 9 | 3184865 | Упорная прокладка | |
| 10 | 3184868 | Кожух подшипника | |
| 11 | 1547886 | Болт | |
| 12 | 8170195 | Промежуточная шестерня | |
| 13 | 8170197 | Промежуточная шестерня | |
| 14 | 8170199 | Ступица | |
| 15 | 3169648 | Крышка распределительного механизма | |
| 16 | 968553 | Болт с фланцем | |
| 17 | 965182 | Болт с фланцем | |
| 19 | 965190 | Болт с фланцем | |
| 20 | 965223 | Болт с фланцем М10x75 | |
| 21 | 8170452 | Прокладка | |
| 22 | [Крышка распределительного механизма] | Крышка распределительного механизма | |
| 23 | 8170235 | Противошумовой кожух | |
| 24 | 972542 | Болт | |
| 25 | 3165064 | Крышка распределительного механизма | |
| 26 | 1547940 | Направляющая втулка | |
| 27 | 956022 | Резьбовая вставка | |
| 28 | 973096 | Болт с фланцем М10х130 | |
| 29 | 947790 | Болт с фланцем | |
| 30 | 965217 | Болт с фланцем | |
| 31 | 965183 | Болт с фланцем | |
| 32 | 8193986 | Механизм привода | |
| 33 | [Шестерня] | Шестерня | |
| 34 | 967344 | Круглое уплотнительное кольцо | |
| 35 | 969542 | Болт М10x35 | |
| 36 | 965190 | Болт с фланцем | |
| 151 | 3165095 | Колпачок | |
| 321 | 1546480 | Уплотнительное кольцо | |
| 322 | 1547846 | Ступица |
