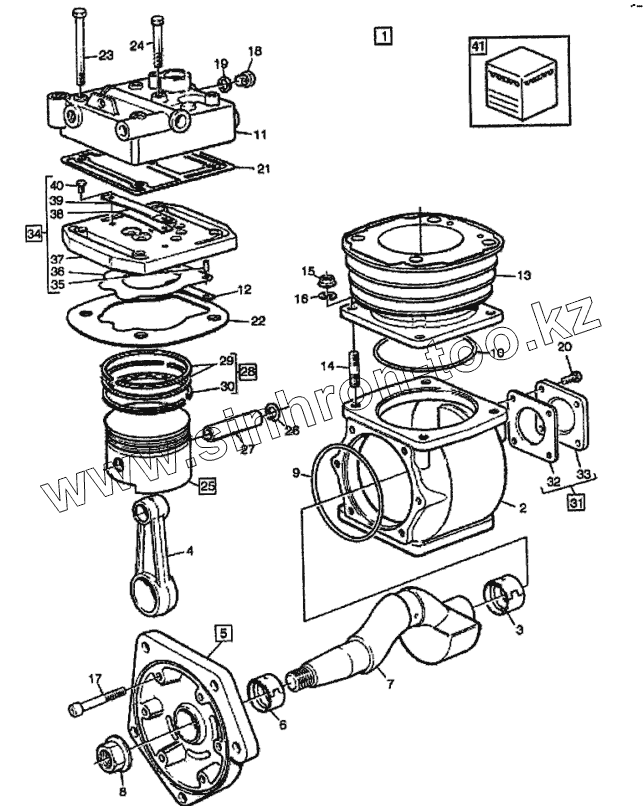

Каталог запасных частей к технике: Volvo FH12. Компрессор LK39
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 20429341 | Компрессор | |
| 2 | [Корпус] | Корпус | |
| 3 | [Вкладыш подшипника] | Вкладыш подшипника | |
| 4 | 3099752 | Шатун | |
| 5 | 3099755 | Фланец | |
| 6 | [Втулка] | Втулка | |
| 7 | [Вал] | Вал | |
| 8 | 1697091 | Гайка | |
| 9 | 1697093 | Круглое уплотнительное кольцо | |
| 10 | [Круглое уплотнительное кольцо] | Круглое уплотнительное кольцо | |
| 11 | [Головка цилиндра] | Головка цилиндра | |
| 12 | [Пружина] | Пружина | |
| 13 | [Цилиндр] | Цилиндр | |
| 14 | [Шпилька] | Шпилька | |
| 15 | 945408 | Гайка с фланцем | |
| 16 | [Шайба] | Шайба | |
| 17 | 1697090 | Болт | |
| 18 | [Пробка] | Пробка | |
| 19 | 18842 | Прокладка | |
| 20 | 946173 | Болт с фланцем | |
| 21 | [Прокладка] | Прокладка | |
| 22 | [Прокладка] | Прокладка | |
| 23 | 1697105 | Болт | |
| 24 | 1697112 | Болт | |
| 25 | 85101375 | Поршень | |
| 26 | [Кольцо] | Кольцо | |
| 27 | [Палец] | Палец | |
| 28 | 85100626 | Поршневые кольца | |
| 29 | [Поршневые кольца] | Поршневые кольца | |
| 30 | [Поршневые кольца] | Поршневые кольца | |
| 31 | 1699827 | Крышка подшипника | |
| 32 | 1698859 | Прокладка | |
| 33 | 1699827 | Крышка подшипника | |
| 34 | 3099753 | Пластина | |
| 35 | [Болт] | Болт | |
| 36 | [Тарелка] | Тарелка | |
| 37 | [Пластина] | Пластина | |
| 38 | [Тарелка] | Тарелка | |
| 39 | [Кронштейн] | Кронштейн | |
| 40 | [Болт] | Болт | |
| 41 | 3099754 | Ремкомплект | |
| 41 | 1699826 | Ремкомплект |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
