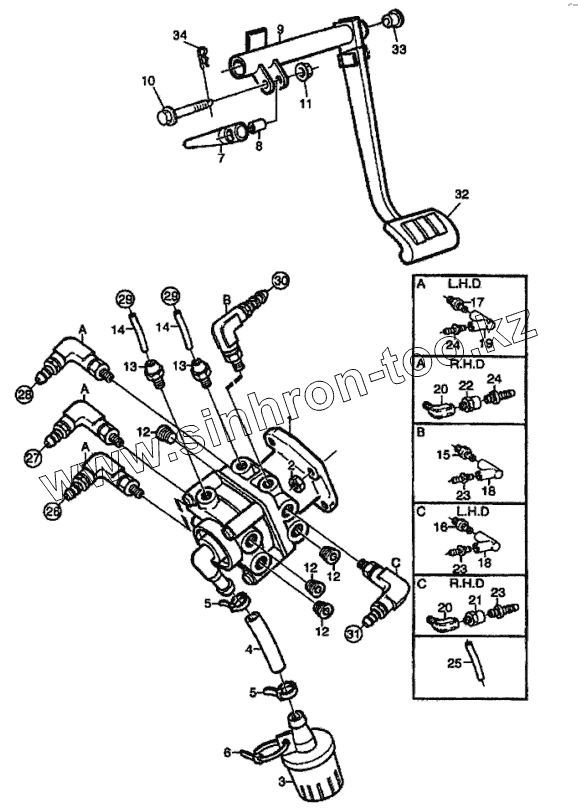

Каталог запасных частей к технике: Volvo FH12. Клапан педали тормоза
1
2
3
4
5
5
6
7
8
9
10
11
12
12
12
12
13
13
14
14
15
16
17
18
18
19
20
20
21
22
23
23
23
24
24
25
26
27
28
29
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 20410545 | Тормозной клапан | |
| 2 | 948645 | Гайка с фланцем | |
| 3 | 6792310 | Глушитель | |
| 4 | 943519 | Пластиковый шланг | |
| 5 | 980464 | Хомут | |
| 6 | 948211 | Хомут | |
| 7 | 1626599 | Нажимная тяга | |
| 8 | 1626721 | Распорная втулка | |
| 9 | 8189265 | Педаль | |
| 9 | 8189266 | Педаль | |
| 10 | 947760 | Болт с фланцем | |
| 11 | 948645 | Гайка с фланцем | |
| 12 | 968063 | Пробка | |
| 13 | 977969 | Ниппель | |
| 14 | 980830 | Пластиковая трубка | |
| 15 | 969324 | Ниппель | |
| 16 | 969326 | Ниппель | |
| 17 | 969327 | Ниппель | |
| 18 | 976958 | Угловое соединение | |
| 19 | 976959 | Угловое соединение | |
| 20 | 977772 | Угловое соединение | |
| 21 | 968696 | Ниппель | |
| 22 | 968697 | Ниппель | |
| 23 | 976445 | Ниппель | |
| 24 | 976446 | Ниппель | |
| 25 | 980832 | Пластиковая трубка | |
| 25 | 980833 | Пластиковая трубка | |
| 26 | [К клапану быстрого оттормаживания] | К клапану быстрого оттормаживания | |
| 26 | [К клапану быстрого оттормаживания] | К клапану быстрого оттормаживания | |
| 27 | [К ресиверу] | К ресиверу | |
| 28 | [К 4-х ходовому предохранительному клапану] | К 4-х ходовому предохранительному клапану | |
| 29 | [К плате педалей] | К плате педалей | |
| 30 | [К контрольному клапану] | К контрольному клапану | |
| 31 | [К управляющему клапану] | К управляющему клапану | |
| 32 | 8144663 | Педаль | |
| 33 | 6800152 | Втулка | |
| 34 | 664822 | Блокирующая пружина |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
