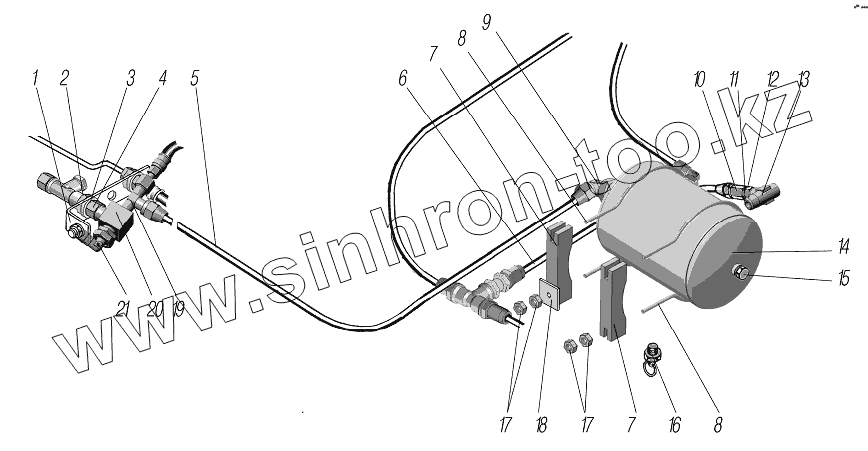

Каталог запасных частей к технике: УралАЗ УРАЛ-6370-1121. Установка пневмосистемы управления сцеплением

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
1 6363-1602532 Кронштейн шланга пневмогидроусилителя
2 5323РХ-3506322 Штуцер проходной
3 252162-П2 Шайба 22Л
4 250659-П29 Гайка М22х1,5-6Н
5 63645-1602211 Трубка привода сцепления первая от баллона к кронштейну
6 63645-1602210 Трубка от баллона к тройнику
7 4322-3513017 Подкладка
8 9502 10-M16х1,5 Фитинг угловой
9 4322-3513018 Хомут
10 100-3562210-20 Клапан обратный
11 4320-3514023 Прокладка
12 4320-3515068 Пробка
13 339904 Угольник
14 4320-3513015 Баллон воздушный
15 338765 Пробка К3/8"
16 100-3513110 Клапан слива конденсата в сборе
17 250510-П29 Гайка М8-6Н
18 55571-8603528 Шайба опорная
19 339204 Тройник
20 337788 Тройник
21 D 6502 6М16х1,5-S Фитинг угловой
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
